FR

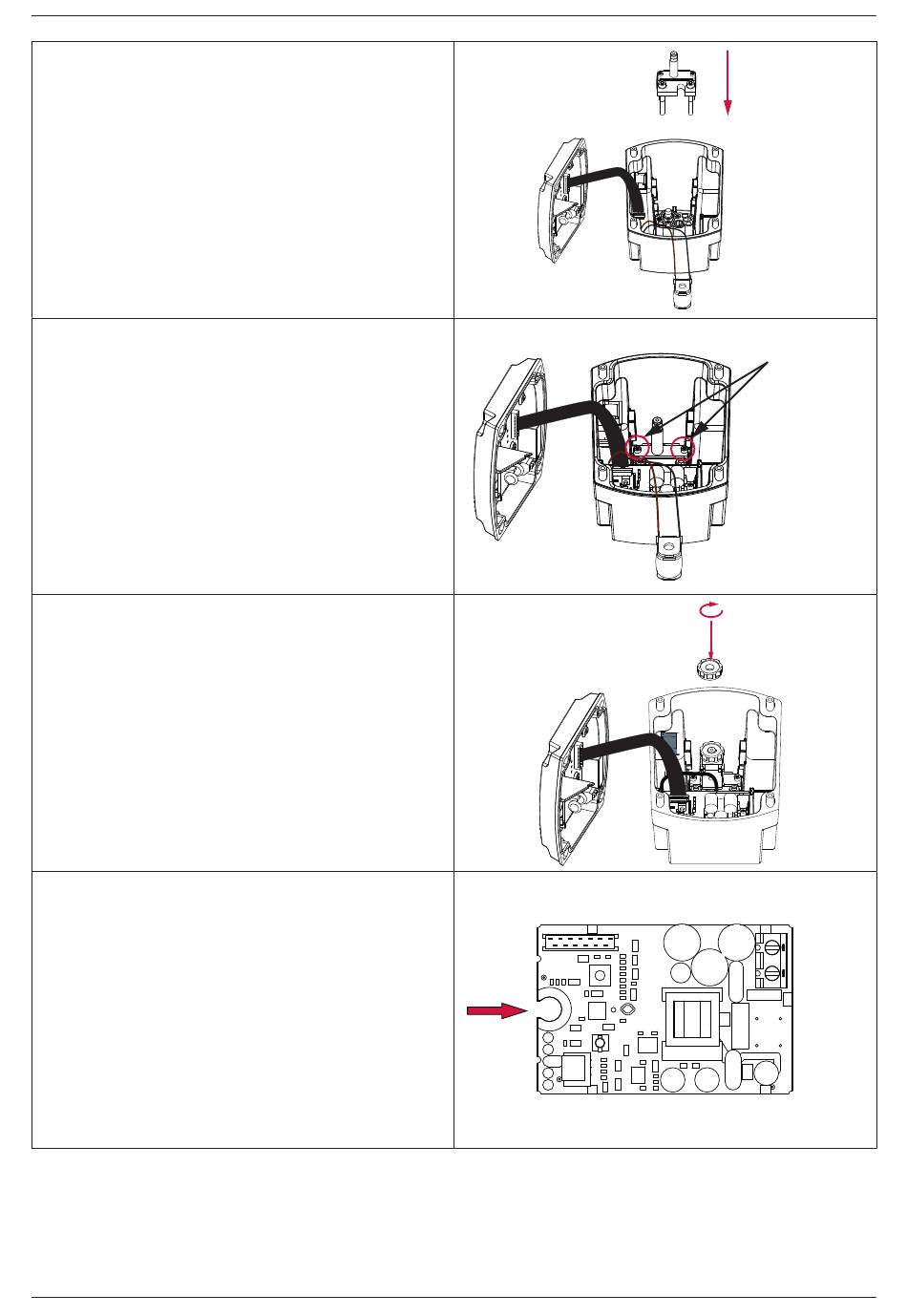

21. Mettre en place le siège de la vanne pilote, enfoncer
légèrement contre la pression du ressort.
22. Visser les vis supérieures sur le siège de la vanne pilote.
23. Tourner la bobine magnétique d 180°, la mettre en
place sur le tube guide noyau (les raccords de la bobine se
trouvent en haut) et la fixer avec la vis moletée.
24. Faire passer les câbles de la bobine à travers les
évidements de la carte lors de sa mise en place.
Lors de la mise en place de la carte, disposer tous les câbles
sans coude ni écrasements dans les espaces libres.
DRYPOINT
M eco control
®
Ø = 2,5 mm
M = 0,5 Nm + 10 %
Instructions de montage et de service
Ø = 2,5 mm
M = 0,5 Nm + 10 %
45
