6.4.3 Volume d'huile

La quantité d'huile recommandée pour chaque position de
montage est indiquée sur la plaque signalétique du
moteur. Lors du remplissage, veiller à ce que les
composants situés dans la partie supérieure du réducteur
soient également bien lubrifiés.
P1

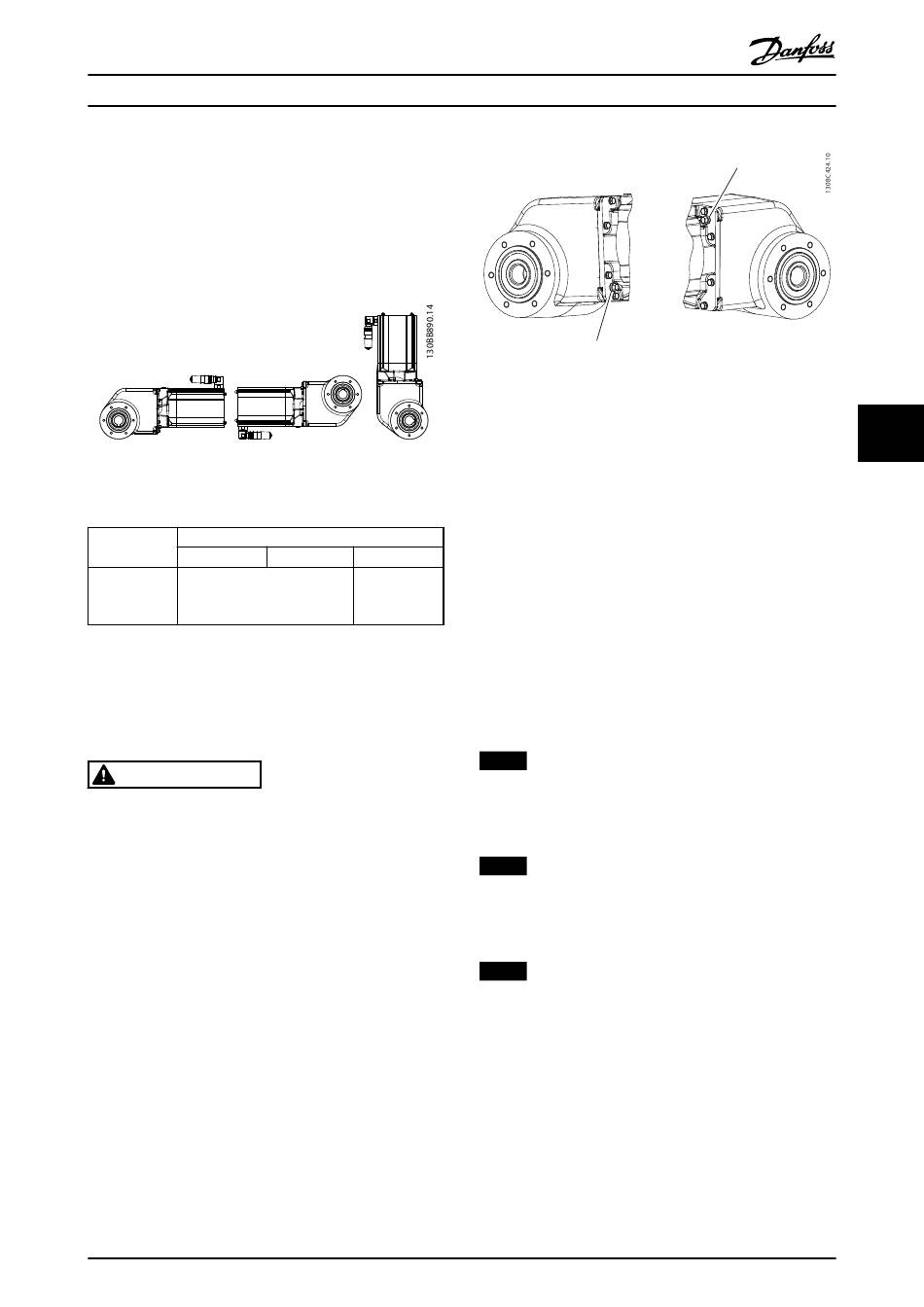

Illustration 6.2 Positions de montage
Position de montage
1)
P1
Volume
d'huile pour le 2,2 l
OneGearDrive
Tableau 6.5 Volume d'huile en litres
1) P1 n'est plus disponible dans le système de configuration Danfoss
DRIVECAT. Utiliser P2 pour les installations P1 également.

6.4.4 Changement de l'huile

ATTENTION
RISQUE DE BRÛLURES
La surface du OneGearDrive et l'huile dans le
OneGearDrive peuvent atteindre des températures
élevées pendant le fonctionnement.
•
Ne pas toucher le OneGearDrive avant qu'il ait
refroidi.
•
Ne pas changer l'huile avant qu'elle ait
suffisamment refroidi.
MG75C404
Manuel d'utilisation
P2 P3
P2 P3
3,1 l
Danfoss A/S © 08/2014 Tous droits réservés.
1
Illustration 6.3 Vis à huile 1 et 2 du OneGearDrive
Vidange de l'huile
1. Une fois que le OneGearDrive et l'huile ont
refroidi, enlever le OneGearDrive du système.
2. Placer le OneGearDrive en position verticale et
retirer les vis à huile (1) et (2).
3. Tourner le OneGearDrive en position horizontale
et vider l'huile à travers l'orifice de la vis 1 dans
un récipient adapté.
4. Ramener le OneGearDrive en position verticale.
Remplissage d'huile
1. Remplir le OneGearDrive avec la quantité d'huile
appropriée par l'orifice de la vis (1).
2. Essuyer toute trace d'huile à la surface du
OneGearDrive à l'aide d'un chiffon doux.
3. Réinsérer et serrer les vis à huile (1) et (2).
AVIS!
Les quantités d'huile requises sont indiquées sur la
plaque signalétique et dans le chapitre 6.4.3 Volume
d'huile.
AVIS!
Les vis à huile Danfoss d'origine en acier inoxydable sont
réutilisables. Elles ne nécessitent aucun joint supplé-
mentaire.
AVIS!
Le OneGearDrive ne nécessite aucun reniflard. N'installer
jamais de reniflard à la place des vis à huile.
6.5 Pièces de rechange
Les pièces de rechange peuvent être commandées sur la
boutique Danfoss VLT : vltshop.danfoss.com
