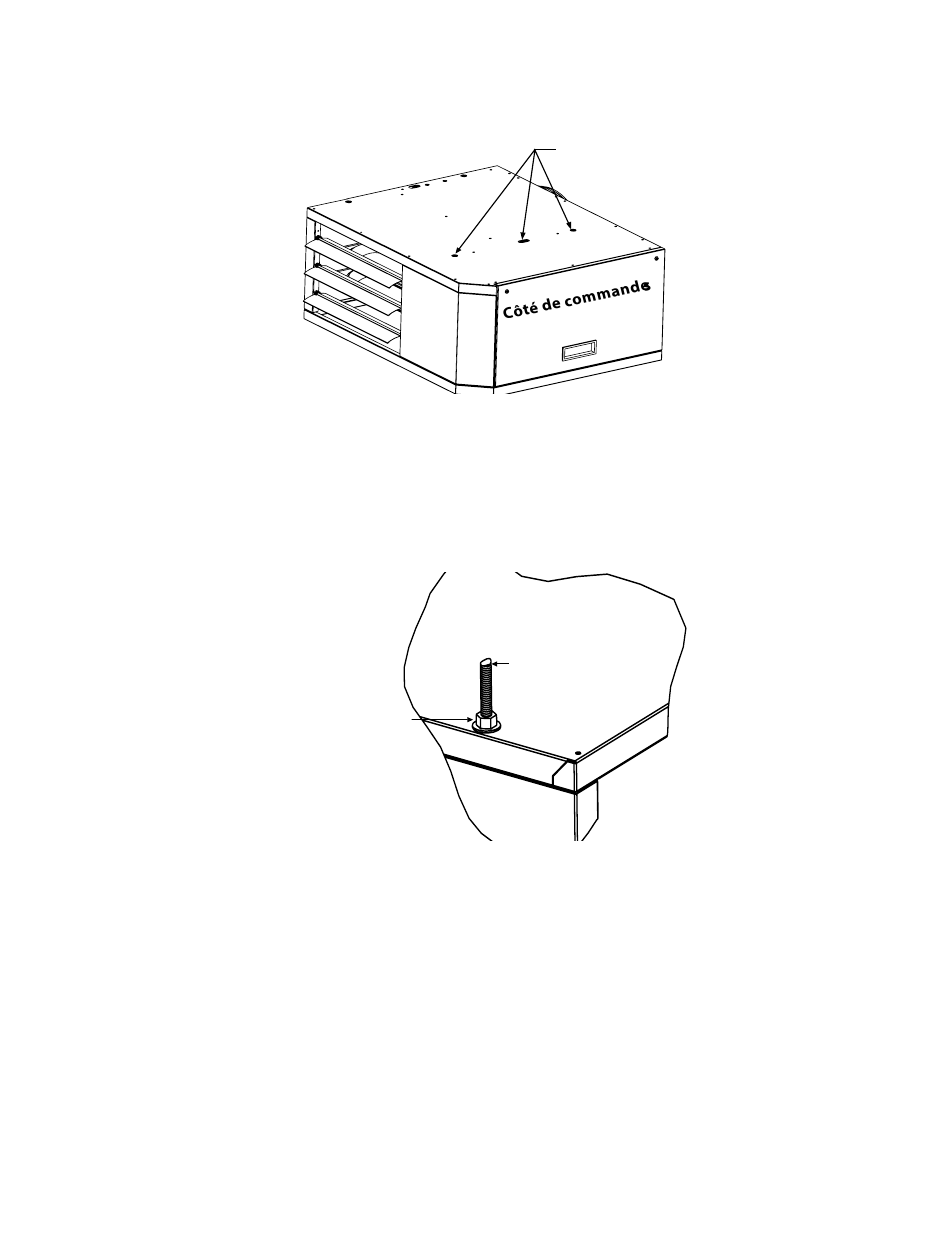

Figure 8. Branchement des points de suspension inutilisés—modèle UDAS ou UDBS
Installation de l'appareil à l'aide des tiges de fixation et des freins d'écrou filetés
Assurez-vous aussi que les tiges de fixation filetées sont ancrées à l'appareil, comme il est montré (deux ou quatre
points d'ancrage) . La longueur de la partie de la tige se retrouvant à l'intérieur du boîtier NE DOIT PAS excéder 1/2
po (13 mm) . Il n'est pas recommandé d'utiliser une tige de fixation de plus de 6 pi (1,8 m) . Assurez-vous que les
tiges filetées sont verrouillées sur le réchauffeur comme indiqué à la
Figure 9. Suspension de chauffage utilisant des tiges filetées fournies sur place
16
INSTALLATION DE CHAUFFAGE—A CONTINUÉ
Ajouter un écrou
de 3/8 po et une
rondelle pour fixer
la tige filetée à
l'appareil.
Boucher les points d'ancrage inutilisés
sur le côté de commande avec des vis
d'assemblage 1/2 po et des rondelles
plates (fournies).
Figure
9 .
Tige filetée de 3/8
po (fournie)
I-UD&APD-FR (04-19) PN263991R26
