Raccordement électrique
Lors du montage tenir compte de ce qui suit :
Les disques de masse doivent reliés à l'aide de la borne de terre via le câble de terre et mis au
potentiel de terre. Câble de terre = fil de cuivre, min. 6 mm² (0,0093 in
Dans le cas d'une version séparée, la borne de terre de l'exemple se rapporte toujours au
capteur et non au transmetteur.
Le câble de terre nécessaire peut être commandé auprès d'Endress+Hauser.
Conduite métallique non mise à la terre et sans revêtement
Ce type de raccordement est également effectué :
• en cas de compensation de potentiel non usuelle
• en présence de courants de compensation

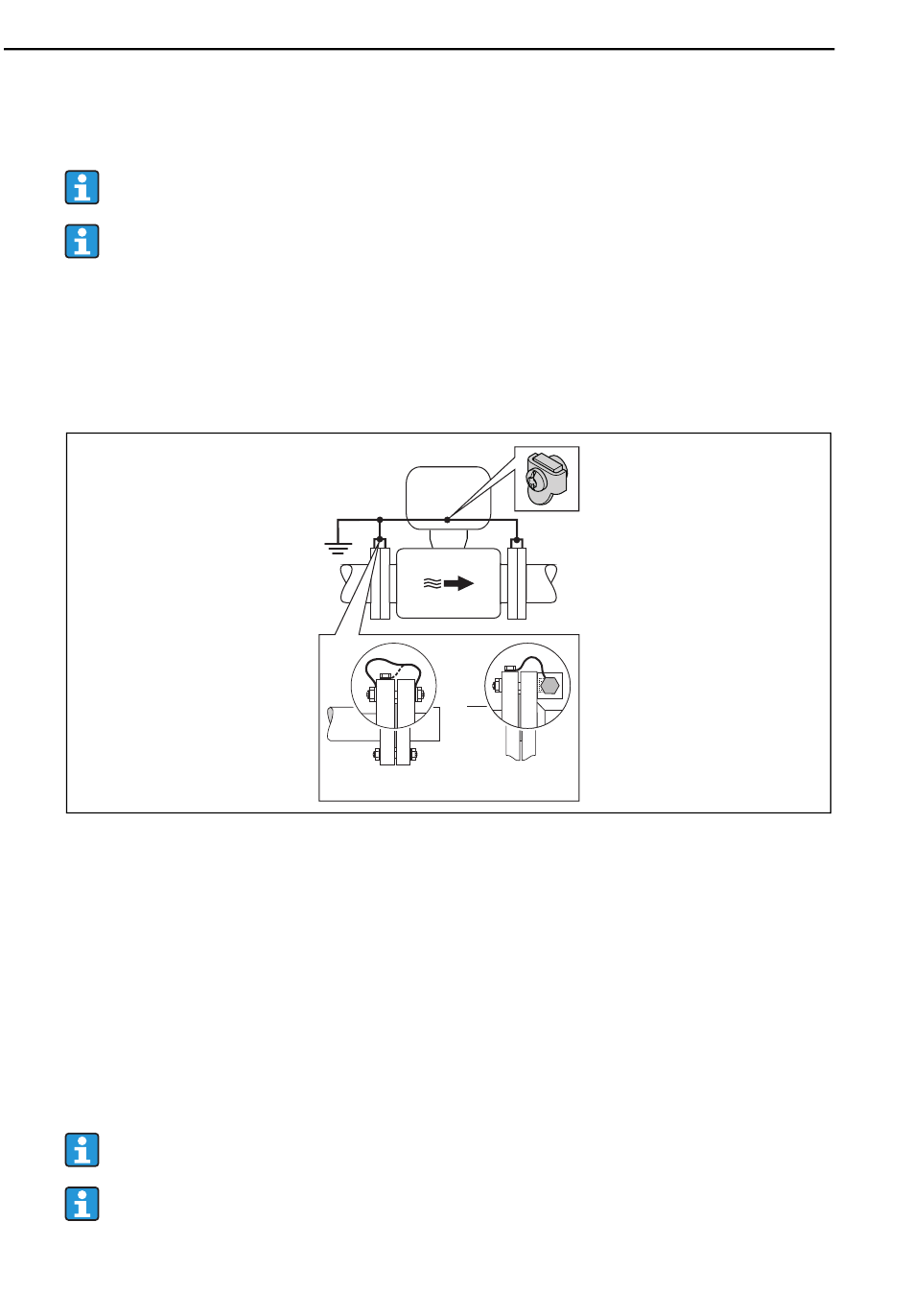

Fig. 29: Compensation de potentiel par le biais de la borne de terre et la bride de conduite
Lors du montage tenir compte de ce qui suit :
• Relier les deux brides du capteur via un câble de terre à la bride de conduite correspondante
et mettre à la terre. Câble de terre = fil de cuivre, min. 6 mm² (0,0093 in
• Mettre le boîtier de raccordement du transmetteur ou du capteur au potentiel de terre via la
borne de terre prévue. Pour le montage du câble de terre :
– Pour DN 300 (12") : le câble de terre est monté directement avec les vis de bride sur le
revêtement de bride conducteur du capteur.
– Pour DN 350 (14") : monter le câble de terre directement sur le support métallique de
transport.
Dans le cas d'une version séparée, la borne de terre de l'exemple se rapporte toujours au
capteur et non au transmetteur.
Le câble de terre nécessaire peut être commandé auprès d'Endress+Hauser.
