Principe de fonctionnement et construction du système
La mesure repose sur le principe de la force de Coriolis. Cette force est générée lorsqu' u n système est
simultanément soumis à des mouvements de translation et de rotation.
F
= 2 · ∆m (ν · ω)
c
F
= force de Coriolis
c
∆m = masse déplacée
ω = vitesse de rotation
ν = vitesse radiale dans le système en rotation ou en oscillation
La force de Coriolis dépend de la masse déplacée ∆m, de sa vitesse dans le système v et ainsi du débit
massique. Le capteur exploite une oscillation à la place d' u ne vitesse de rotation constante ω.
Mesure de masse volumique
Le tube de mesure est toujours amené à sa fréquence de résonance. Un changement de masse
volumique et donc de masse du système oscillant (tube de mesure et produit) engendre une
régulation automatique de la fréquence d' o scillation. La fréquence de résonance est ainsi fonction de
la masse volumique du produit. Grâce à cette relation, il est possible d' e xploiter un signal de masse
volumique à l' a ide du microprocesseur.
Mesure de température
Pour la compensation mathématique des effets thermiques, on mesure la température au tube de
mesure. Ce signal correspond à la température du produit. Il est également disponible en signal de
sortie.
L' a ppareil se compose du transmetteur et du capteur. Si l' a ppareil avec Modbus RS485 est commandé
en sécurité intrinsèque, la barrière de sécurité Promass 100 fait partie de la livraison et doit être
utilisée pour le bon fonctionnement de l' a ppareil.
Une exécution est disponible : version compacte - le transmetteur et le capteur constituent une entité
mécanique.

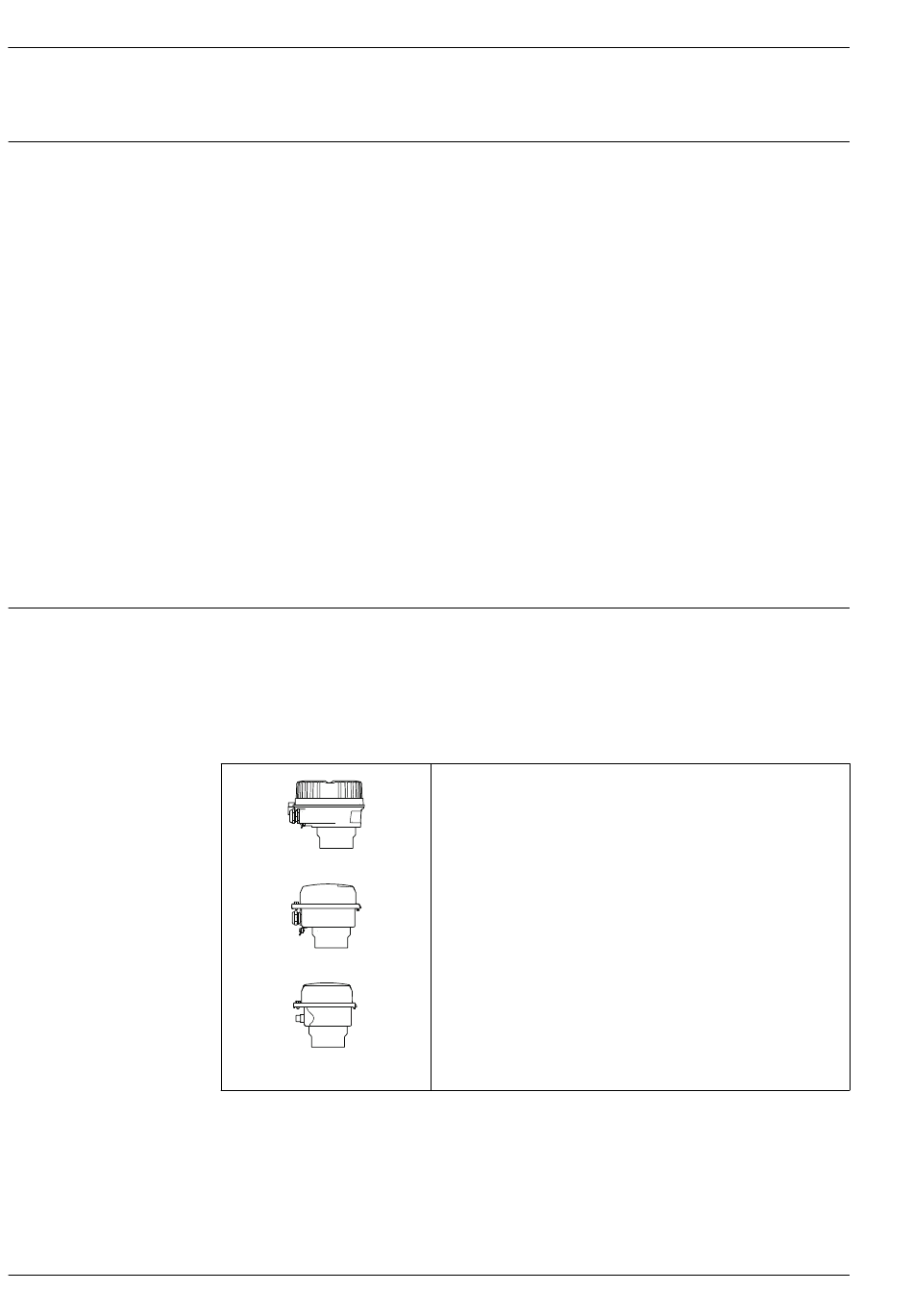

Transmetteur
Versions de boîtier et matériaux :
• compact, alu revêtu :
Aluminium, AlSi10Mg, revêtu
• compact, inoxydable :
Acier inox 1.4301 (304)
• Ultracompact, inoxydable :
A0016693
Acier inox 1.4301 (304)
Configuration :
• Via outils de configuration (p. ex. FieldCare)
• En outre pour la version d' a ppareil avec afficheur local :
Via navigateur Web (p. ex. Microsoft Internet Explorer)
• En outre pour la variante d' a ppareil avec sortie 4-20 mA HART, sortie
A0016694
impulsion/fréquence/tor :
Via navigateur Web (p. ex. Microsoft Internet Explorer)
• En outre pour version d' a ppareil avec sortie EtherNet/IP :
– Via navigateur Web (p. ex. Microsoft Internet Explorer)
– Via Add-on-Profil Level 3 pour système d' a utomatisation de
Rockwell Automation
A0016695
– Via Electronic Data Sheet (EDS)
