Endress+Hauser Levelflex FMP51 Information Technique page 83

Levelflex FMP51, FMP52, FMP54
R
ø4 (0.16)
Endress+Hauser
FMP51 : Dimensions du raccord process (G¾, NPT¾) et de la sonde
E F
SW7
AF7
ø4 (0.16)
M14
ø22 (0.87)

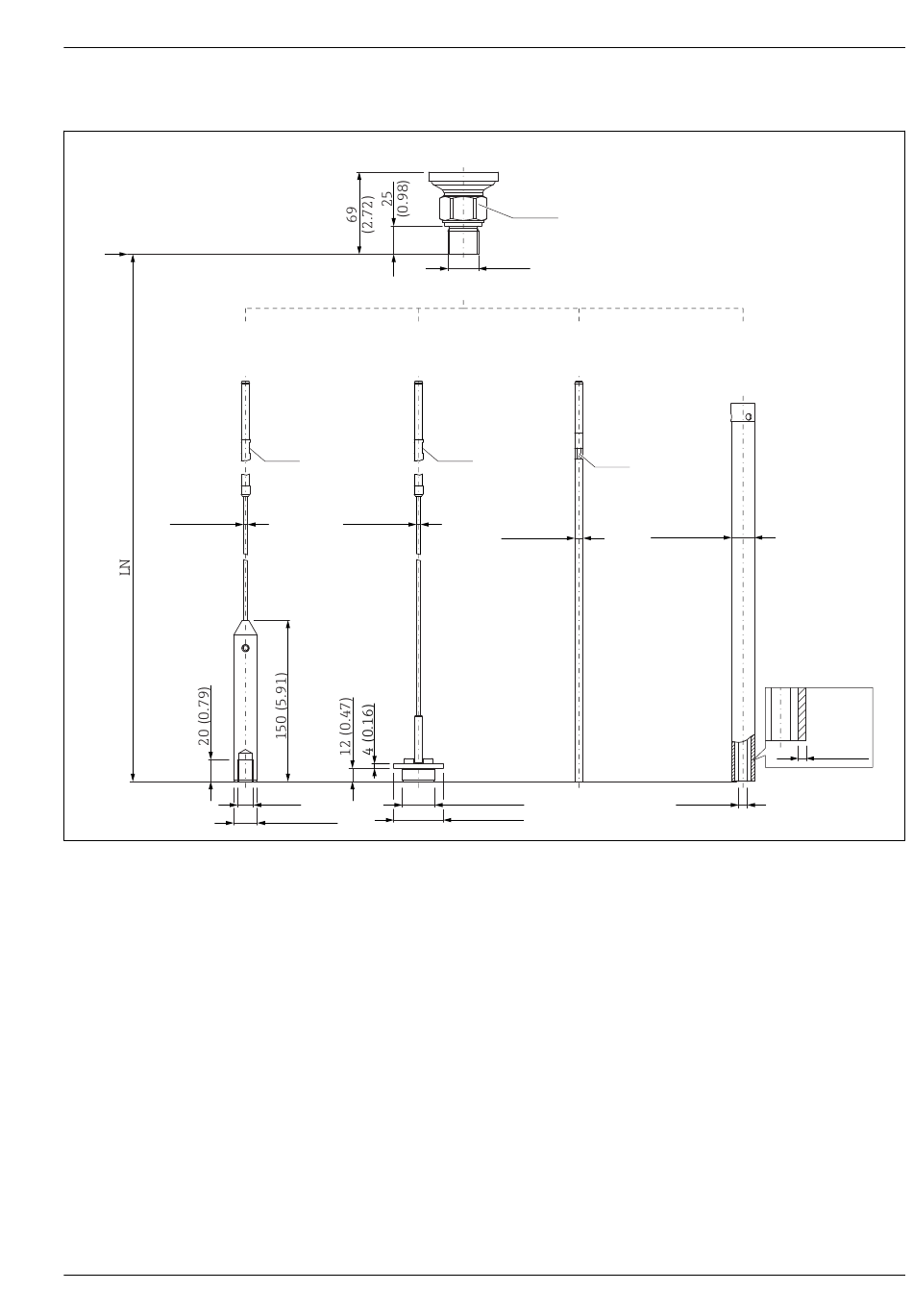

 30 FMP51 : Raccord process / sonde ; dimensions : mm (in). Unité de mesure mm (in)
B Filetage ISO228 G3/4 ou ANSI MNPT3/4 (caractéristique 100)
E Sonde à câble 4 mm ou 1/6" (caractéristique 060)
F Sonde à câble 4 mm ou 1/6" ; disque de centrage en option (caractéristiques 060 et 610)
G Sonde à tige 8 mm ou 1/3" (caractéristique 060)
H Sonde coaxiale (caractéristique 060) ; avec évent Ø env. 6 mm (0,24 in)
LN Longueur de sonde
R Point de référence de la mesure
B
SW36
AF36
G¾
NPT¾
G
SW7
SW7
AF7
AF7
ø8 (0.31)
ø29.5 (1.16)
ø75 (2.95)
H
ø22 (0.87)
2 (0.08)
8 (0.31)
A0012645
83
