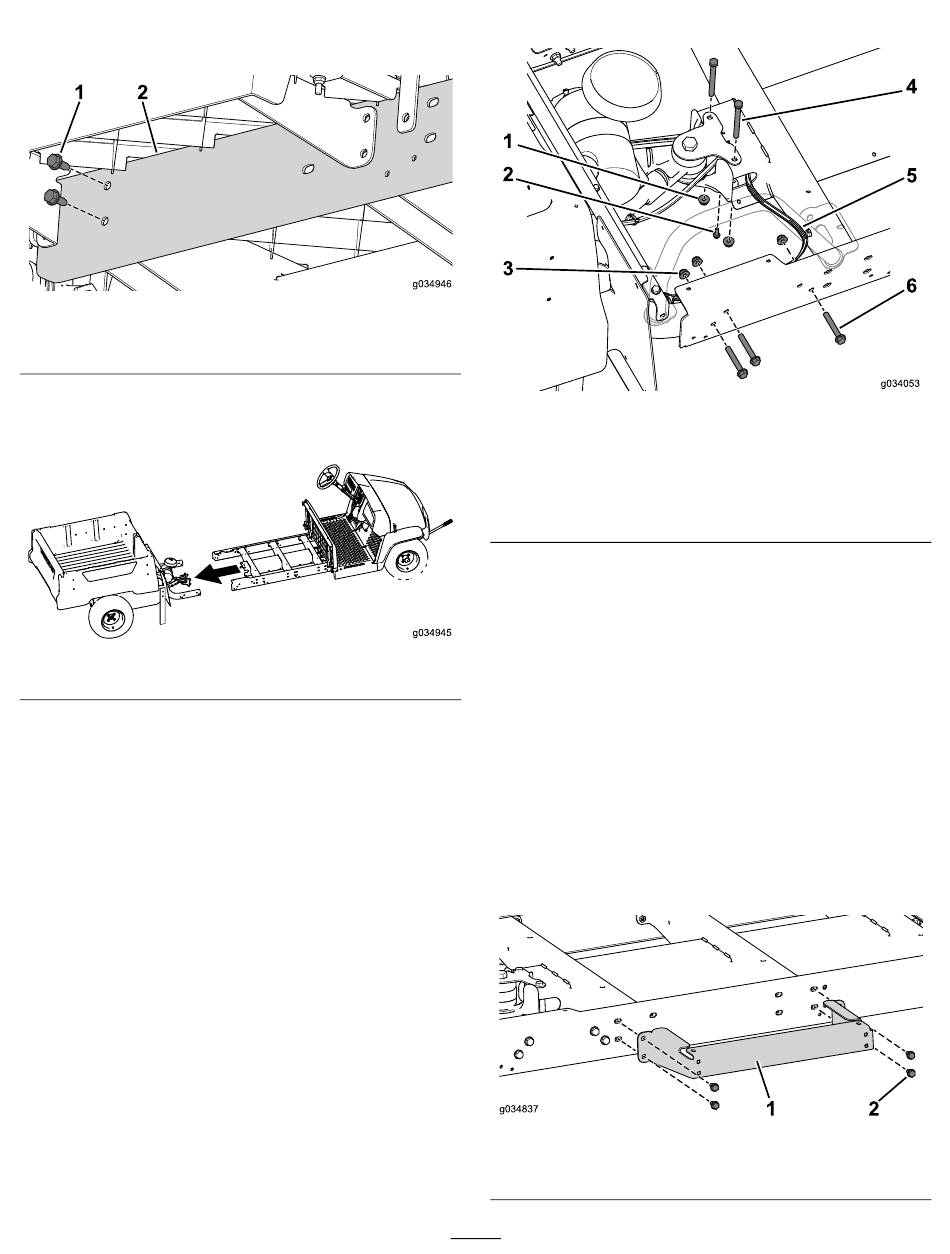

Pose Des Supports Latéraux - Toro Workman GTX Serie Instructions De Montage

6. Avec les 2 boulons (5/16" x ¾"), fixez légèrement le
longeron d'extension au profilé central de la section
avant de la machine
Figure 26
1. Boulons (5/16" x ¾")
7. Avec l'aide d'une autre personne, rapprochez les
sections avant et arrière de la machine l'une de l'autre
(Figure 27).
Figure 27
8. Avec les 3 boulons (3/8" x 2½") et écrous à embase,
fixez légèrement le longeron d'extension au cadre
(Figure 26).
2. Longeron d'extension
arrière (Figure
de la machine.
g034946
1. Écrou à embase (3/8")
2. Vis autotaraudeuse (¼" x
¾")
3. Écrou à embase (3/8")
Remarque: Vérifiez que le faisceau de câblage sort
bien du côté droit du profilé central
9. Avec la vis autotaraudeuse (¼" x ¾"), fixez le raccord
en T de la conduite de frein au profilé central
g034945
28).
10. Avec les 2 boulons (3/8" x 3¾") et écrous à embase,
fixez légèrement le profilé central au support arrière
(Figure 28).
11. Serrez toutes les fixations qui en ont besoin.
Pose des supports latéraux
Remarque: Utilisez les fixations retirées et conservées
précédemment pour effectuer la procédure qui suit.
1. Avec les 4 boulons (5/16" x ¾"), fixez légèrement le
support de plate-forme au profilé central
1. Support de plate-forme
10
28). Procédez de même des deux côtés
Figure 28
4. Boulons (3/8" x 3¾")
5. Faisceau de câblage
6. Boulons (3/8" x 2½")
(Figure
Figure 29
2. Boulon (5/16" x ¾")
g034053
28).
(Figure
(Figure 30).
g034837
