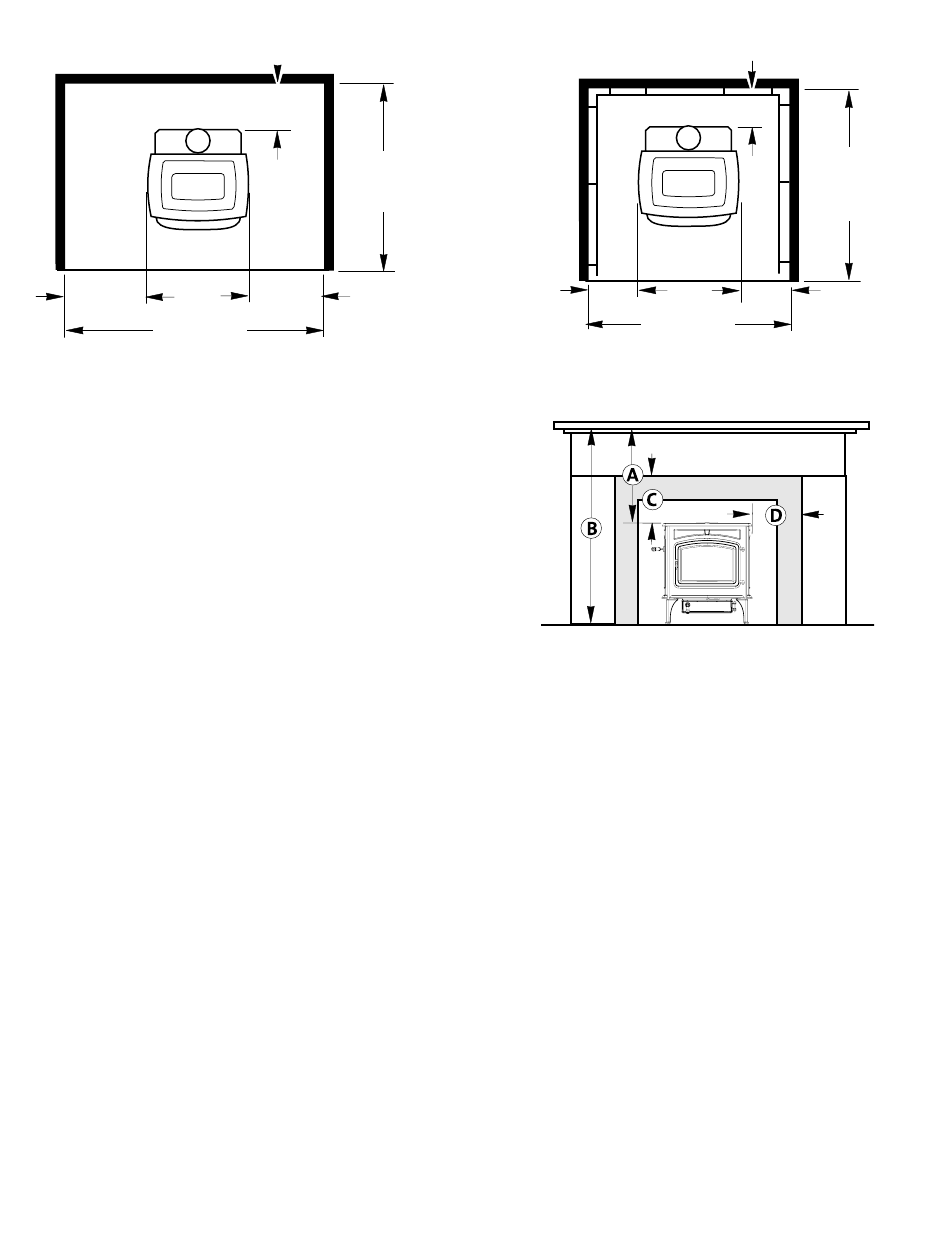

Figure 11. Alcôve avec murs non protégés.
4.4 Installation en alcôve
Le Jøtul F 55 V2 peut être installé dans une alcôve comme indiqué
sur les figures 11 et 12.
1. Le poêle doit être installé uniquement avec un raccord de
cheminée à double paroi.
2. La protection des murs et du plafond, si elle est utilisée,
doit s'étendre sur toute la surface.
3. La protection du sol de l'alcôve doit être constituée d'une
plaque de sol homologuée UL/ULC ou WHI ou d'un matériau
non combustible.
4. Hauteur minimale du plafond de l'alcôve :
Surface non protégée - 72 po
Surface protégée - 59 po
L'option « Pieds courts » n'est pas approuvée pour une utilisation
dans des installations en alcôve.
4.5 Dégagements par rapport aux
manteaux de foyer et aux garnitures
environnantes
Voir la figure 13 et le tableau des dégagements à la page 12 pour les
dégagements approuvés par rapport aux matériaux combustibles
qui peuvent faire partie de la construction d'un foyer.
Les dégagements du manteau et des garnitures peuvent
être réduits de 50 % en utilisant une protection construite
conformément aux spécifications de la norme NFPA 211.
12
19 po
Maximum
48 po
16 po
6 po
39 1/2 po
Figure 12. Alcôve avec protection des murs.
A: Unité/manteau de cheminée (profondeur 12 po)-
B: Sol/manteau –
C: Poêle/Garniture supérieure 1 po. -
D: Poêle/Garniture latérale 1 po. -
Figure 13. Dégagements par rapport au manteau de cheminée et
à la garniture.
8 po
Maximum
48 po
6 po
35 po.
66 po.
31 po.
14 po.
