Montage
Appareils et options de commande possibles
Caractéristique de commande "Construction"
Option
C
H
I
J
K
1)
"Tube de mesure rétréci" désigne une réduction du diamètre intérieur du tube de mesure. Le diamètre interne
rétréci entraîne une vitesse d' é coulement plus élevée à l' i ntérieur du tube de mesure.
2)
"Passage intégral" signifie le diamètre complet du tube de mesure. Il n' y a aucune perte de charge avec un diamètre
complet.

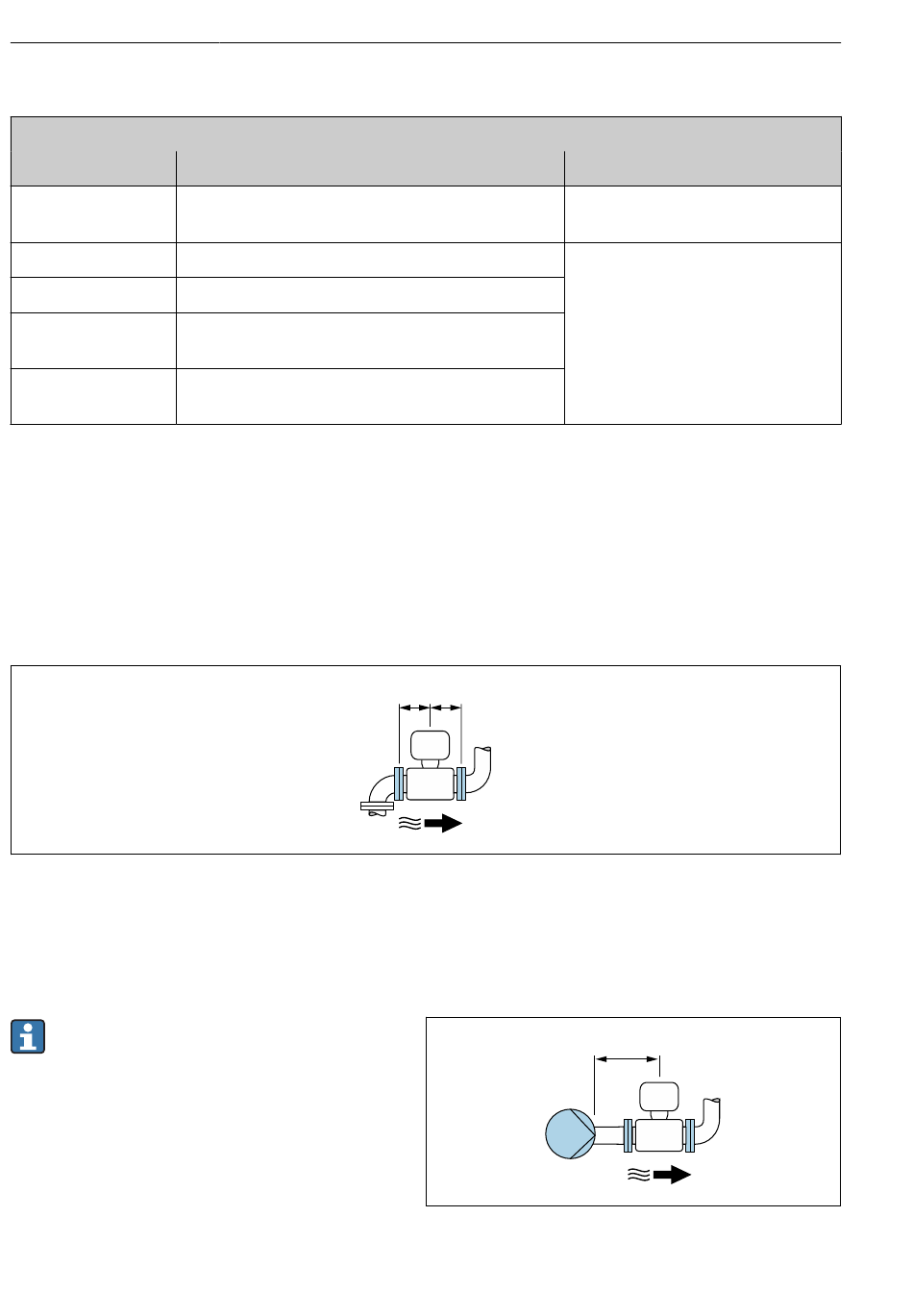

Montage avant ou après des coudes
Montage sans longueurs droites d' e ntrée et de sortie possible : appareils avec caractéristique
de commande "Construction", options C, H, I, J et K.
Montage en aval de pompes
Montage sans longueurs droites d' e ntrée et de sortie possible : appareils avec caractéristique
de commande "Construction", options C, H et I.
Dans le cas d' a ppareils avec caractéristique de
commande "Construction", options J et K, une
longueur droite d' e ntrée de seulement ≥ 2 x DN doit
être prise en compte.
22
Description
Bride fixe, tube de mesure rétréci, sections d' e ntrée/de
sortie 0 x DN
Bride tournante, sections d' e ntrée/de sortie 0 x DN
Bride fixe, sections d' e ntrée/de sortie 0 x DN
Bride fixe, longueur montée courte, sections
d' e ntrée/de sortie 0 x DN
Bride fixe, longueur montée longue, sections
d' e ntrée/de sortie 0 x DN
≥ 0 × DN
Débitmètre Proline Promag W
Construction
1)
Tube de mesure rétréci
2)
Passage intégral
≥ 2 × DN
Endress+Hauser
