Proline Promag 53
4.2
Adresse d'appareil réseau EtherNet/IP
Doit être réglée pour les appareils de mesure avec les types de communication suivants :
• EtherNet/IP
L' a dresse d' a ppareil peut être réglée via :
• Micro-commutateur voir description ci-après
• Serveur web voir chapitre Réglages logiciel,
"Adresse d'appareil réseau EtherNet/IP" ä 46

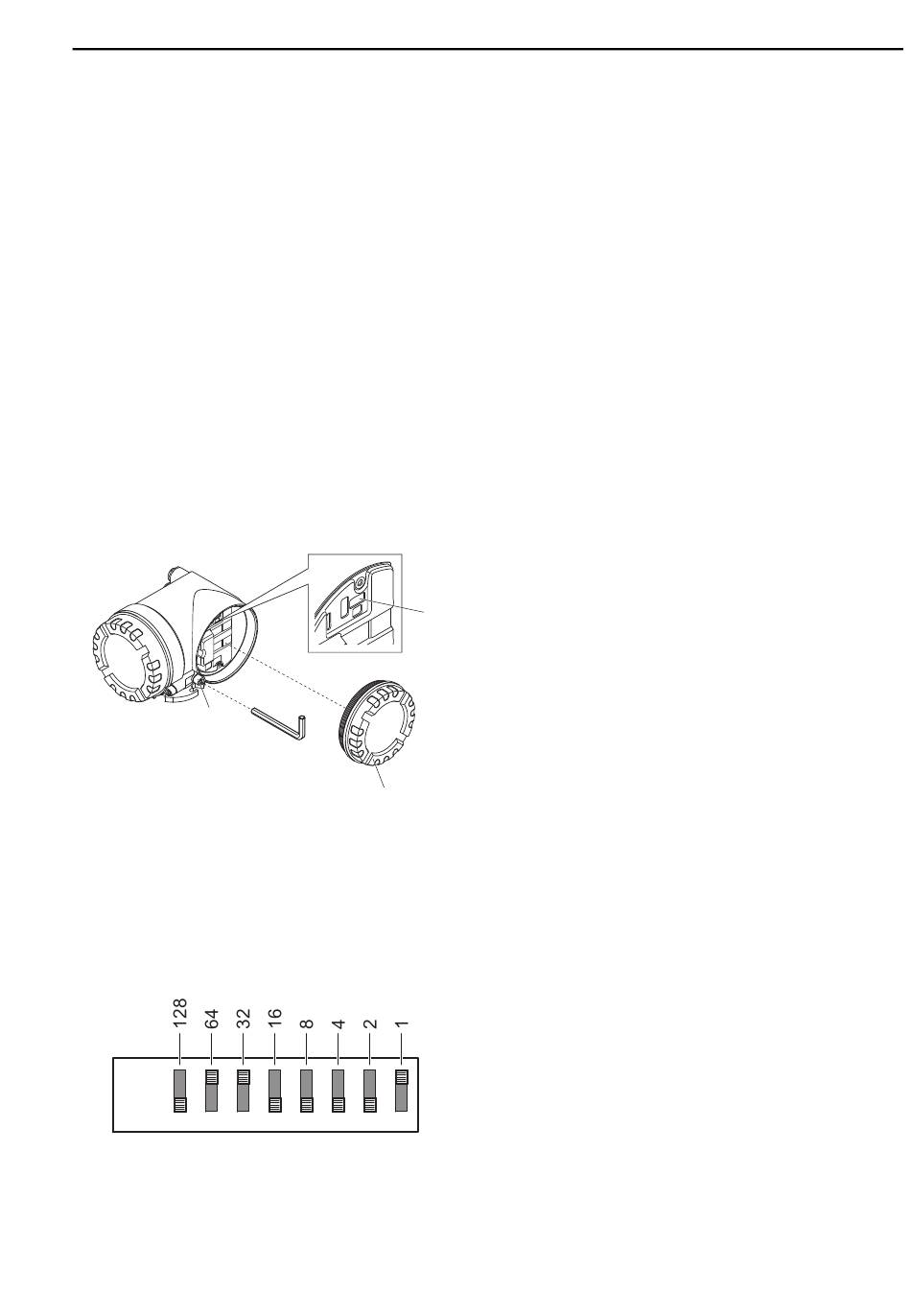

Adressage via micro-commutateurs
#
Danger !
Risque d' é lectrocution ! Risque d' e ndommagement des composants électroniques !
• Tous les conseils de sécurité et avertissements concernant l' a ppareil de mesure doivent être
respectés ä 30.
• Veiller à utiliser un poste de travail, un environnement et des outils ESD
(Electrostatic Discharge).
1.
1
Gamme d' a dressage IP : 0...254
1.
Réglage usine : 192.168.212.212 (tous les
micro-commutateurs = OFF)
1.
ON
OFF
8
7
6
Endress+Hauser
3
2
A0015112
5
4
3
2
1
A0015114
a.
Desserrer la vis cylindrique du crampon de sécurité
(1) avec une clé six pans (3 mm / 0,12 in).
b.
Dévisser le couvercle de l' é lectronique (2) du
boîtier du transmetteur.
c.
Avec un objet pointu, régler la position des
micro-commutateurs (3) sur la platine E/S.
Le montage se fait dans l' o rdre inverse.
Exemple représenté :
1.
64+32+1 = Adresse IP 192.168.212.97
Activation de l' a dressage hardware :
Après 10 secondes l' a dressage hardware est actif avec
l' a dresse IP réglée.
Remarque ! Désactivation de l' a dressage hardware et
activation de l' a dressage logiciel ( ä 46) :
1.Placer tous les micro-commutateurs de
l' a dressage hardware sur OFF.
Réglages hardware
39
