Raccordement; Bornes À Ressort Enfichables - Endress+Hauser Levelflex FMP50 HART Instructions Condensées

Levelflex FMP50 HART
1. Desserrer la vis du crampon de sécurité du couvercle du compartiment de raccordement
à l' a ide d' u ne clé à six pans (3 mm) et tourner le crampon 90 ° dans le sens inverse des
aiguilles d' u ne montre.
2. Dévisser le couvercle du compartiment de raccordement et contrôler le joint de
couvercle ; le remplacer si nécessaire.
6.2.2

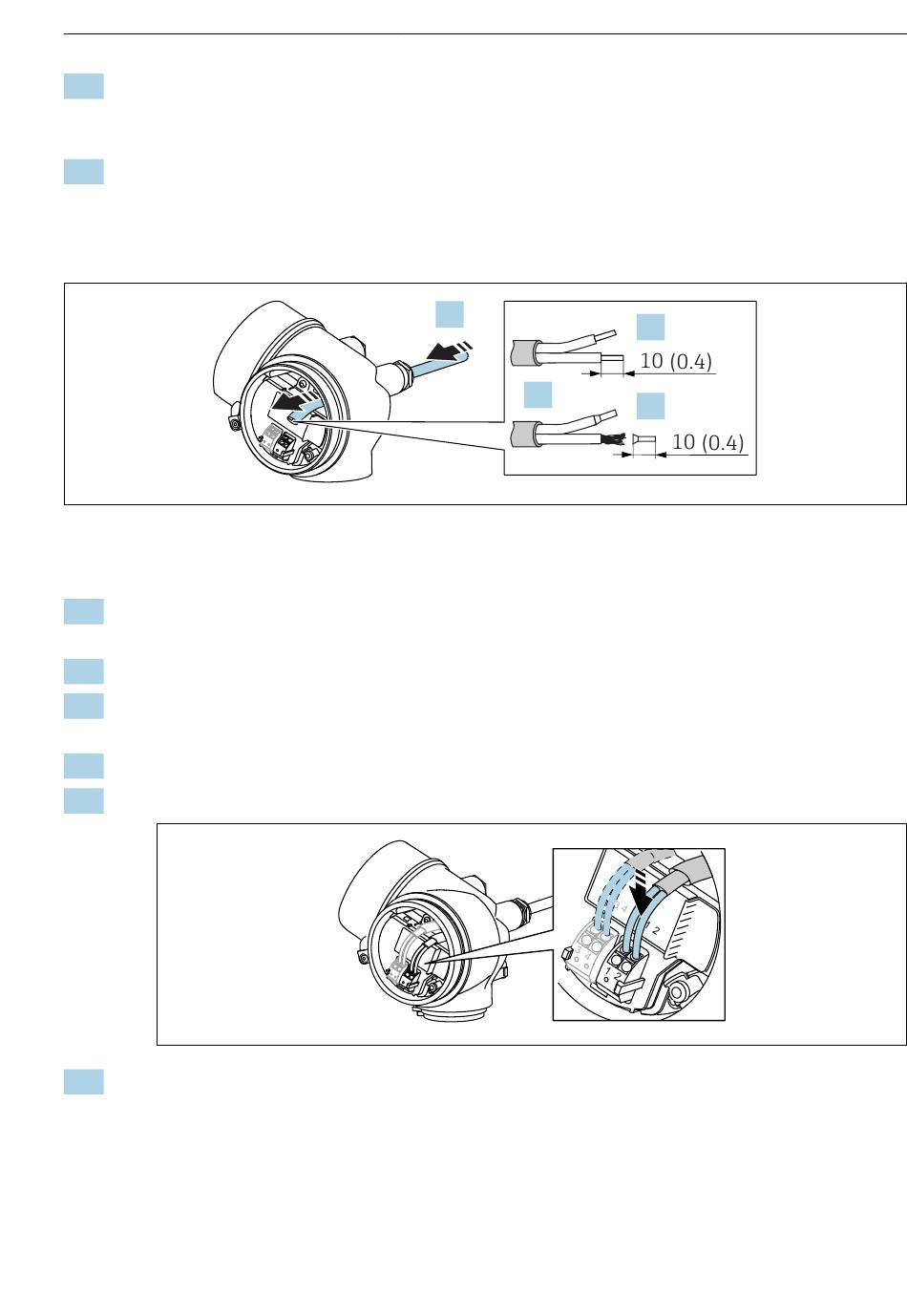

Raccordement

 14 Unité de mesure : mm (in)
1. Passer le câble à travers l' e ntrée de câble. Pour garantir l' é tanchéité, ne pas retirer la
bague d' é tanchéité de l' e ntrée de câble.
2. Retirer la gaine de câble.
3. Dénuder les extrémités de câble 10 mm (0,4 in). Dans le cas de câbles torsadés, monter
également des extrémités préconfectionnées.
4. Serrer fermement les presse-étoupe.
5. Raccorder le câble conformément à l' a ffectation des bornes.

6. En cas d' u tilisation de câbles blindés : Raccorder le blindage du câble à la borne de terre.
6.2.3 Bornes à ressort enfichables
Le raccordement électrique des versions d' a ppareil sans parafoudre intégré s' e ffectue via des
bornes à ressort enfichables. Des âmes rigides ou des âmes flexibles avec extrémités
préconfectionnées peuvent être introduites directement dans la borne sans utiliser le levier, et
créer automatiquement un contact.
Endress+Hauser
1.
2.
Raccordement électrique
3.
3.
A0036418
A0034682
27
