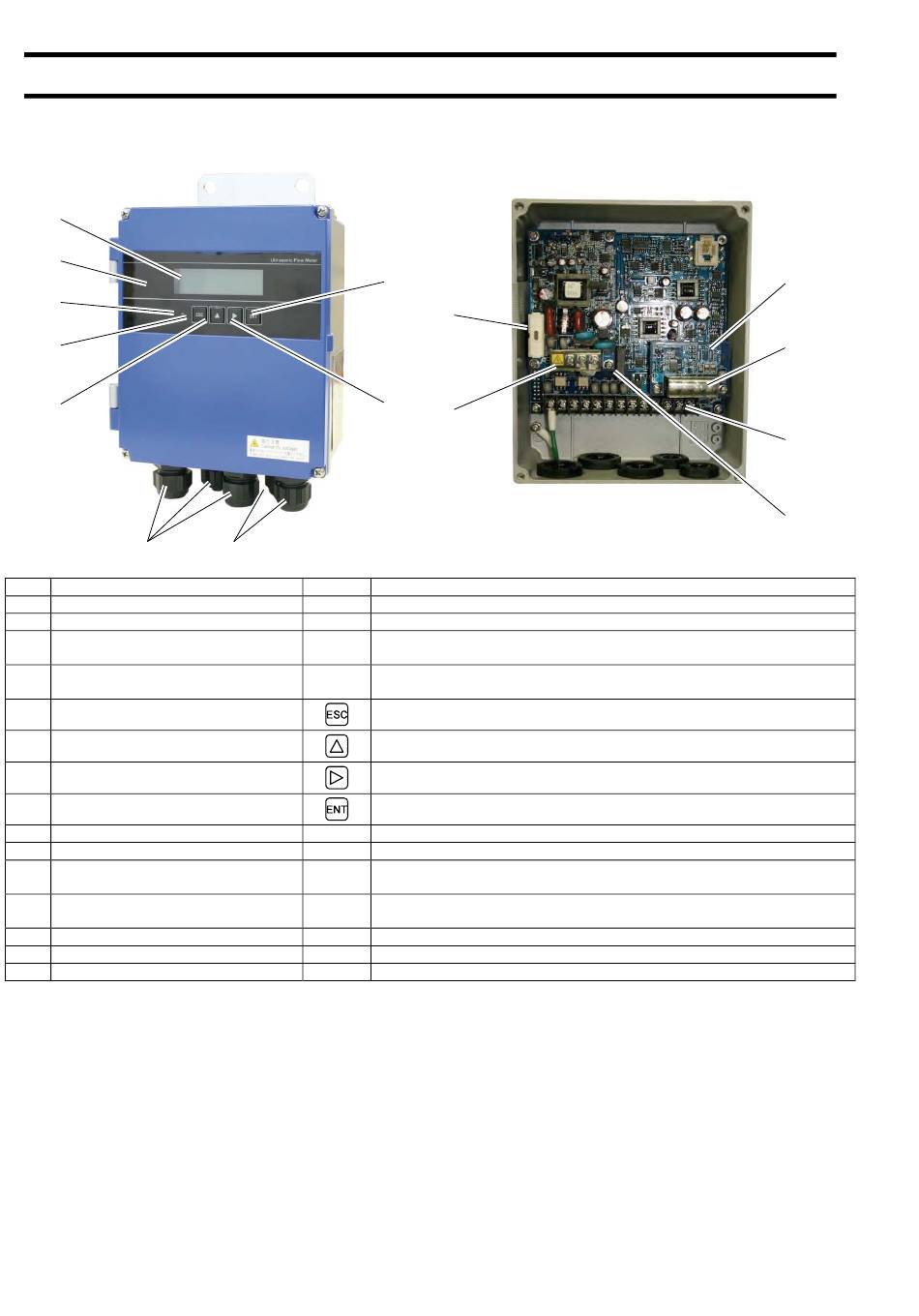

1.3. NOM ET FONCTION DE CHAQUE ELEMENT
1.3.1. Convertisseur de débit : FSV S (IP66)
9
3
4
5
6
1
No.
Nom
(1)
Presse-étoupe, grande section
(2)
Presse-étoupe, petite section
Affichage mesure et unités
(3)
configurées
Affichage diagnostic réception des
(4)
ondes (LED)
(5)
Touche Echap
(6)
Touche Haut
(7)
Touche de déplacement
(8)
Touche Entrée
(9)
Ecran LCD
(10)
Bornier d'alimentation
(11)
Bornier entrés/sorties
(12)
Bornier de carte de communication
(13)
Porte fusible
(14)
Relais
(15)
Module de communication
8
7
2
Touche
Presse-étoupe pour les câbles d'alimentation et de sortie.
Presse-étoupe pour les câbles signaux ultrasons.
Indique et permet de régler le débit, etc.
Indique si la réception des ondes est normale (vert) ou anormale
(rouge).
Retour au menu précédent ou annulation des réglages.
Sélection des menus, valeurs numériques et symboles.
Déplace le curseur et sélectionne le point décimal.
Valide une sélection ou enregistre une valeur.
Indique le débit ou réglage.
Connecte le câble d'alimentation.
Connecte les câbles signaux, les sorties analogiques ou les sorties
numériques.
Connecte le câble de communication.
(Le module de communication est en option)
Porte fusible
Relais à contact, sortie numérique 3
Monté si la communication est en option.
13
10
Description
-1-6
15
12
11
14
