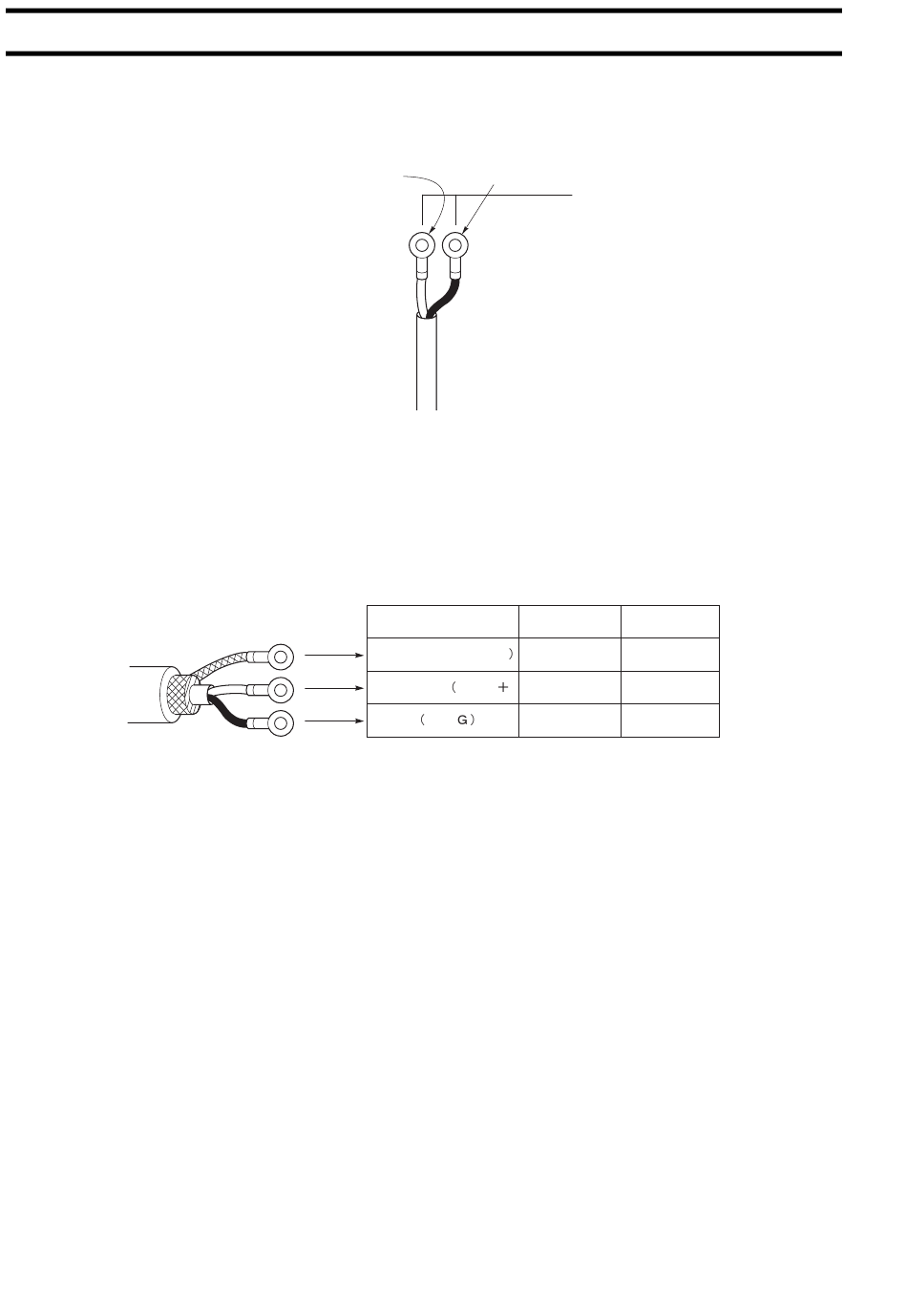

5.7. Traitement de l'extrémité des câbles
5.7.1. Traitement de l'extrémité du câble pour le type FLS
L'extrémité du câble coaxial est préparée en usine avant la livraison.
Si le câble doit être coupé avant utilisation, le conducteur et les fils de blindage doivent être équipés de cosses similaires.
Note ) Quand vous coupez le câble coaxial, assurez-vous que le côté amont et le côté aval soient de même longueur.
5.7.2. Traitement de l'extrémité du câble pour les types FSG, FSD
L'extrémité du câble coaxial est préparée en usine avant la livraison.
Si le câble doit être coupé avant utilisation, le conducteur, les fils de blindage et le fil de blindage externe doivent être équipés
de cosses similaires.
Note ) Quand vous coupez le câble coaxial, assurez-vous que le côté amont et le côté aval soient de même longueur.
Connecteur (Blanc,＋）/R1.25-3
Cosses câblage
Masse（Noir,Ｇ）/R2-3L
Type de cosses de câblage
Coté détecteur
Désignation
Blindage externe (vert
Conducteur Blanc, )
Masse Noir,
5-8-
cosses
Coté capteur
de débit
R2-4
R2-3L
R1.25-4
R1.25-3
R1.25-3
R1.25-4
