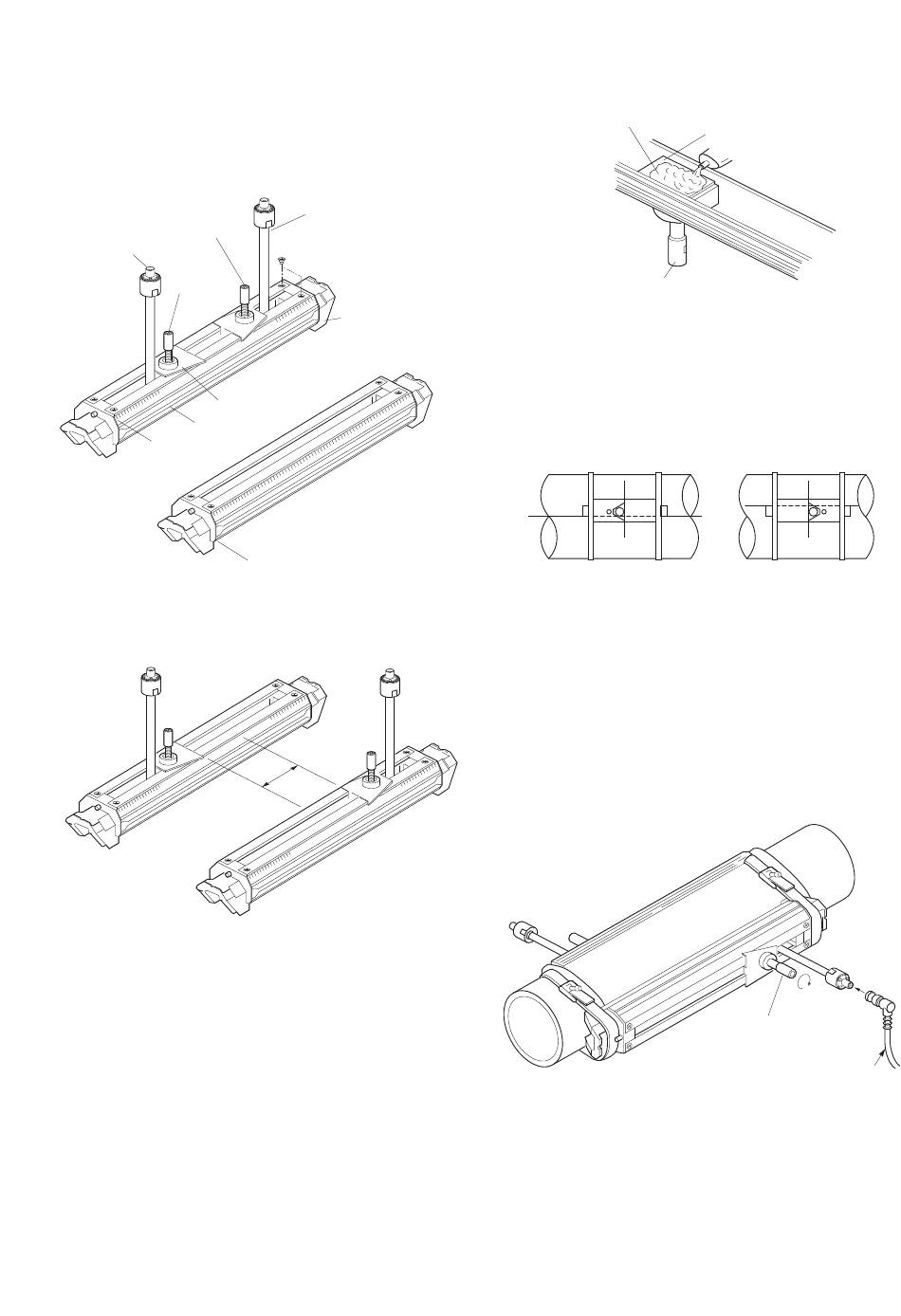

5.12.2. Montage du capteur (dans le cas de la méthode en Z)
Monter le capteur en suivant la procédure suivante.
(1) Retirez les 4 vis de maintien de l'embout et enlevez le
du support.
Retirez également un embout sur le second support
pour le capteur haute température (option).
Molette de
serrage
Connecteur BN
Molette de
fixation
Curseur
Chassis rail
Echelle
Rail guide pour capteurs haute température
(2) Montez le capteur retiré sur le second support et
remontez les embouts.
Serrez le capteur à la dimension de montage (L).
Dimension
de montage (L)
(3) Répandez de la graisse haute température sur toute la
surface de transmission du capteur.
Capteur
Embase
5-23-
Graisse haute température
Molettes de fixation
Faites tourner le support d'élément dans le sens
inverse des aiguilles d'une montre pour retourner le
capteur.
Après avoir nettoyé la surface du tuyau, le capteur doit
être monté.
(4) Montez individuellement chaque capteur sur la ligne de
marquage.
Face avant
Au dessus de la
ligne de marquage
(5) Assurez-vous que le capteur est monté parallèle à la
tuyauterie et que la position de montage est correcte.
Ensuite, faites tourner les vis des capteurs dans le
sens des aiguilles d'une montre jusqu'à ce que le
capteur soit fermement fixé à la tuyauterie.
Cessez de tourner les vis des capteurs lorsque la surface
de transmission entre en contact avec la surface du tuyau,
et que le support des capteurs ne tourne plus. Ne pas forcer
car vous pourriez endommager les capteurs.
Surface de transmission
Face arrière
En dessous de la
ligne de marquage
Molette de fixation
Cable
