5.9.3. Méthode de montage sur le tuyau
Le petit capteur est monté sur un tuyau d'un diamètre de Ф50 à 300 pour les mesures.
Le capteur de taille moyenne est monté sur un tuyau d'un diamètre de Ф200 à 600 (méthode en Z) pour les mesures.
5.9.3.1. Dans le cas d'un capteur petit diamètre (FSGS3)
Monter le capteur suivant la procédure suivante.
Pour le montage, préparez un réglet ou un pied à coulisse.

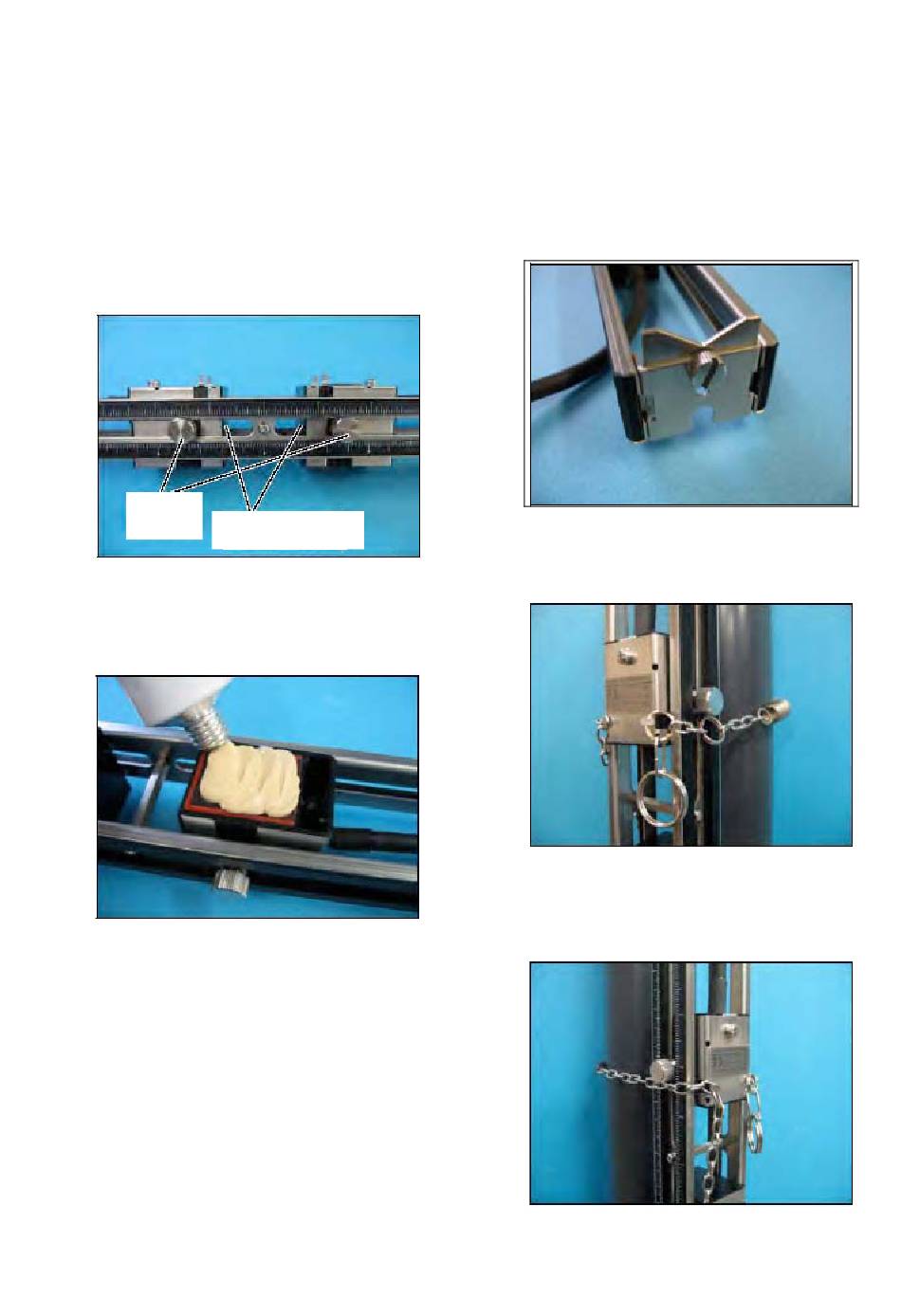

(1) Desserrer la vis de fixation (4 emplacements), faire
coulisser le capteur afin de faire correspondre la
dimension de montage, placer un réglet sur la surface
de référence de dimension de montage et ajuster la
dimension, puis serrer le bouton de fixation.
Vis de
serrage
Fig. 5-28
(2) Répandre du coupleur acoustique sur tout le côté
transmission du capteur. Eviter les bulles d'air.
Nettoyez la surface du tuyau puis montez le capteur.
Fig. 5-29
Distance entre
capteurs
(3) Soulever l'extrémité du support et fixer-le dans cette
position.
(4) Presser le capteur contre la tuyauterie et placer
l'anneau jaune de la chaîne sur le crochet.
(5) Fixer l'autre chaîne sur l'autre crochet du capteur et
fixer la avec du jeu.
5-15-
Fig. 5-30
Fig. 5-31
Fig. 5-32
