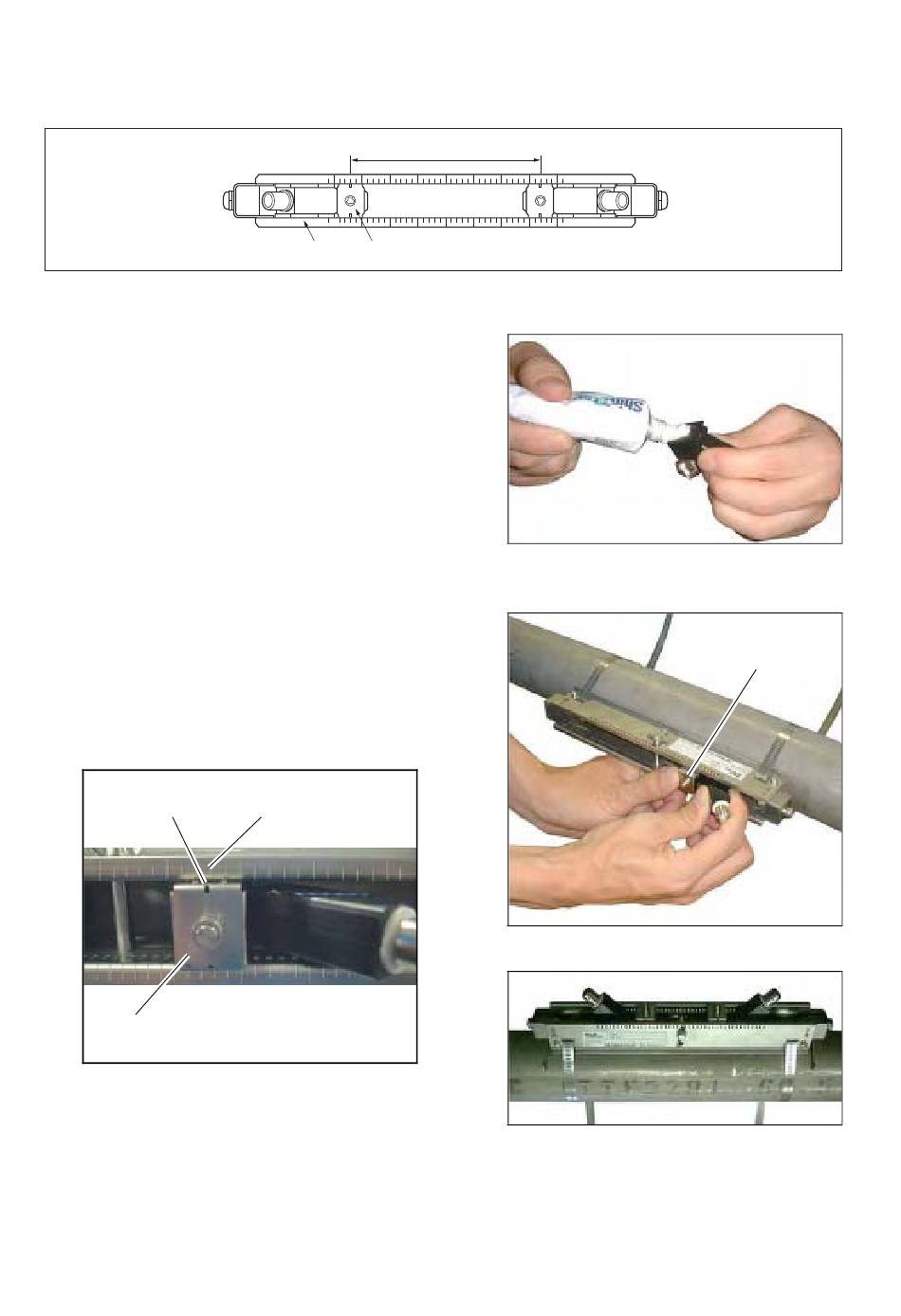

5.8.2. Montage des capteurs
(1) Montez les deux capteurs espacés de la valeur de SPACING [S= **] (nombre de graduations sur le support) indiquée
après avoir réglé les paramètres de tuyau.
(2) Avant de monter les capteurs sur le support, appliquez
suffisamment de coupleur acoustique (graisse sans silicone*)
sur toute la surface de transmission du capteur, en prenant
soin de ne pas introduire de bulles d'air. (Fig. 5-11)
*) Quand vous utilisez de la graisse sans silicone, faites
attention à la gamme de température du fluide. La gamme
de température du fluide est indiquée ci-dessous.
• Composé silicone : -40 à +150°C
• Graisse sans silicone: 0 à +60°C
Si vous utilisez la graisse sans silicone, appliquez-la de
nouveau sur la surface de transmission du capteur environ
tout les 6 mois. (Le caoutchouc silicone n'a pas besoin d'être
appliqué de nouveau)
(3) Insérez ensuite le capteur dans le support, alignez la fente
pratiquée dans l'installation de pression du capteur avec les
graduations situées sur la surface du support (voir la Fig. 5-
12) et appuyez sur le capteur jusqu'à ce que les griffes soient
engagées dans les orifices carrés du cadre. Montez les deux
capteurs afin qu'ils soient pratiquement symétriques par
rapport au support.
(Reportez-vous à la Fig. 5-13)
Fente
Griffe
Position de la fente et de l'échelle (Figure agrandie )
Dimension de montage (valeur SPACING)
Chassis
attache
Fig. 5-10
Echelle
5-10-
Fig. 5-11
A
Fig. 5-12
Fig. 5-13
