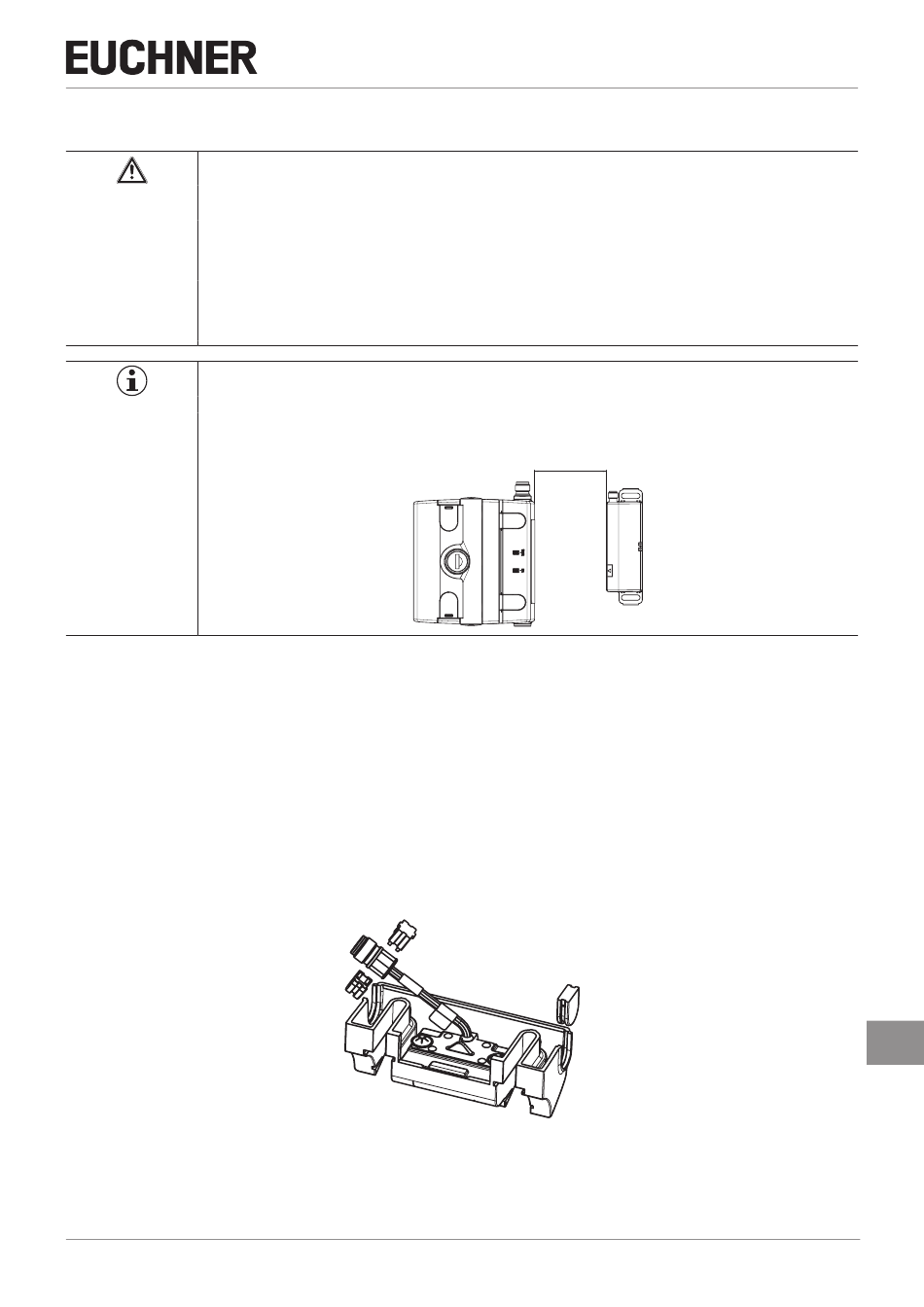

7. Montage
ATTENTION
Les systèmes de sécurité ne doivent pas être contournés (pontage des contacts), déplacés, retirés
ou être inactivés de quelque manière que ce soit.
Ì
Tenez compte de la norme EN ISO 14119:2013, paragraphe 7, pour les mesures de réduction
des possibilités de fraude d'un dispositif de verrouillage.
Ì
L'appareil ne convient pas à l'utilisation sur les portes coulissantes.
Ì
Lors du montage, veillez à ne pas coincer les câbles entre l'appareil et le profilé.
Ì
Relier le module de verrouillage et de poignée au protecteur de manière permanente et indisso-
ciable, par ex. avec des vis à usage unique.
AVIS
Endommagement de l'appareil et défauts de fonctionnement en cas de montage erroné.
Ì
En cas de montage de plusieurs interrupteurs de sécurité à codage transpondeur, respectez les
distances minimales prescrites afin d'éviter les perturbations réciproques.
7.1. Modification de la position de raccordement
La position du connecteur peut être adaptée à la situation de montage. La modification doit être effectuée avant le montage :
1. Extrayez le connecteur et ses inserts en matière plastique de la rainure du profilé.
Pour régler uniquement la sortie du câble pour un connecteur coudé, orientez le connecteur et les inserts de manière
¨
appropriée et replacez-le dans la rainure.
2. Retirez le cache du côté opposé.
3. Pour les connecteurs coudés, orientez le connecteur et les inserts de manière appropriée.
4. Placez le connecteur dans la rainure du côté opposé.
5. Obturez l'ouverture à l'autre extrémité à l'aide du cache.
119138-05-10/15 (trad. mode d'emploi d'origine)
Systèmes de sécurité avec verrouillage ESL-IH-AR
min. 60 mm
Mode d'emploi
FR
9
