Systèmes de sécurité avec verrouillage ESL-IH-AR

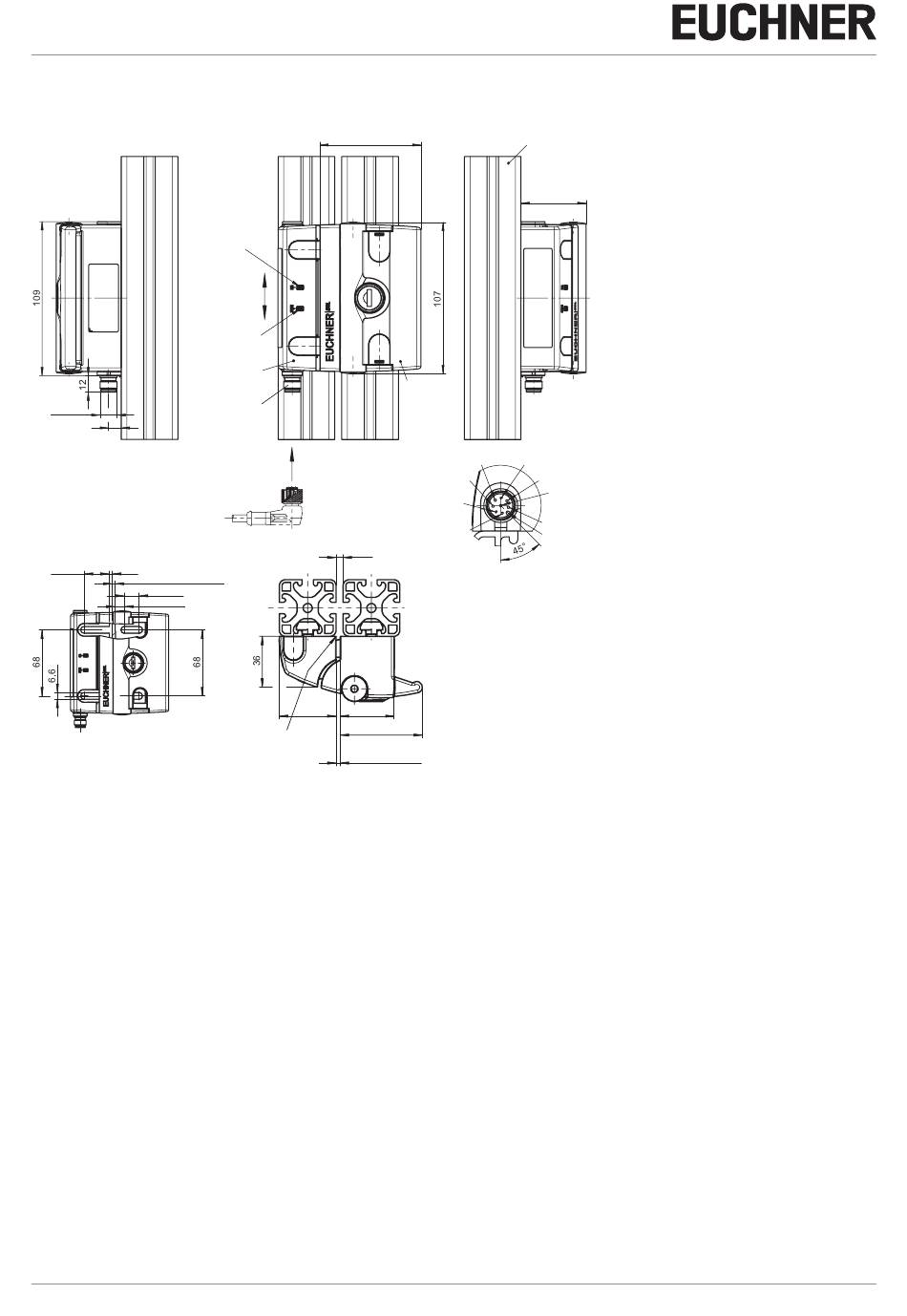

11.1.1. Dimensions système de sécurité ESL-IH-AR
Déport vertical
maximal entre
le module de
verrouillage
et le module
de poignée
± 1 mm
Module de
verrouillage
M12x1
9
Orientation corr.
état d'origine
26
3,3
Écart 0 - 3 mm
15
9,5
Montage avec 4 vis
M6 (à usage unique)
+ 4 rondelles
24
71,5
LED rouge
LED verte
X1
Z
Connecteur X1
réglable sur 8 x 45°
≥ 5
40
38
.
Module de verrouil-
lage affleurant au
Écart 0 - 3 mm
profilé
Profilés possibles
30, 40, 45, 50
46
Module de poignée
5
4
6
3
8
7
2
1
Ergot de codage
Vue Z
