Systèmes de sécurité avec verrouillage ESL-IH-AR
8.8. Raccordement d'un seul appareil AR
En cas d'utilisation d'un seul appareil AR individuel, reliez l'appareil comme indiqué à la Figure 3. Les sorties de signalisation
peuvent être raccordées à un automate ou commande.
L'entrée RST permet de réinitialiser l'interrupteur. Une tension de 24 V est alors appliquée pendant au moins 3 secondes
sur l'entrée RST. Si l'entrée RST n'est pas utilisée, elle doit être raccordée à 0 V.
AVERTISSEMENT
En cas de défaut, perte de la fonction de sécurité par mauvais raccordement.
Ì
Pour garantir la sécurité, les deux sorties de sécurité (FO1A et FO1B) doivent toujours être analy-
sées.
Important !
Cet exemple ne représente qu'une des parties jouant un rôle dans le raccordement du système ESL.
L'exemple représenté ne renvoie pas à la conception du système dans son ensemble. L'utilisateur
est responsable de la sécurité de l'intégration dans le système global. Vous trouverez des exemples
d'utilisation détaillés sur www.euchner.de. Il vous suffit d'indiquer le numéro de référence de votre
interrupteur dans la recherche. Vous trouverez dans la section « Téléchargements » tous les exemples
de raccordement disponibles pour l'appareil.
DC 24 V
M12 plug-connector
(8-pin)
ESL-I-AR #1
GND

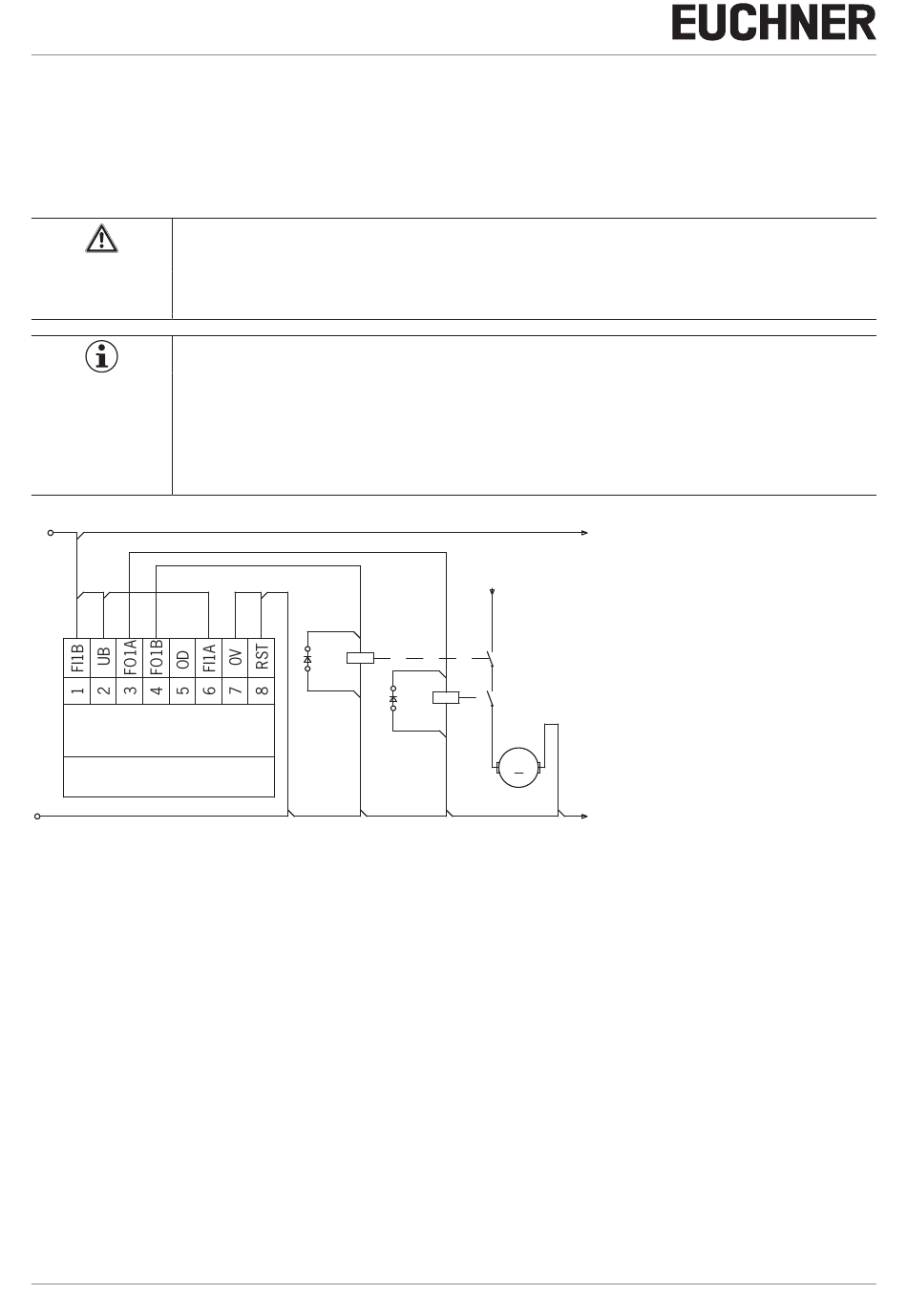

Figure 3 :
Exemple de raccordement système individuel ESL-I-AR
16
A1
13
-K1
A2
14
A1
13
-K2
A2
14
-M1
M
(trad. mode d'emploi d'origine) 119138-05-10/15
