Raccordement électrique
variante 2 (chlore total)
!
8

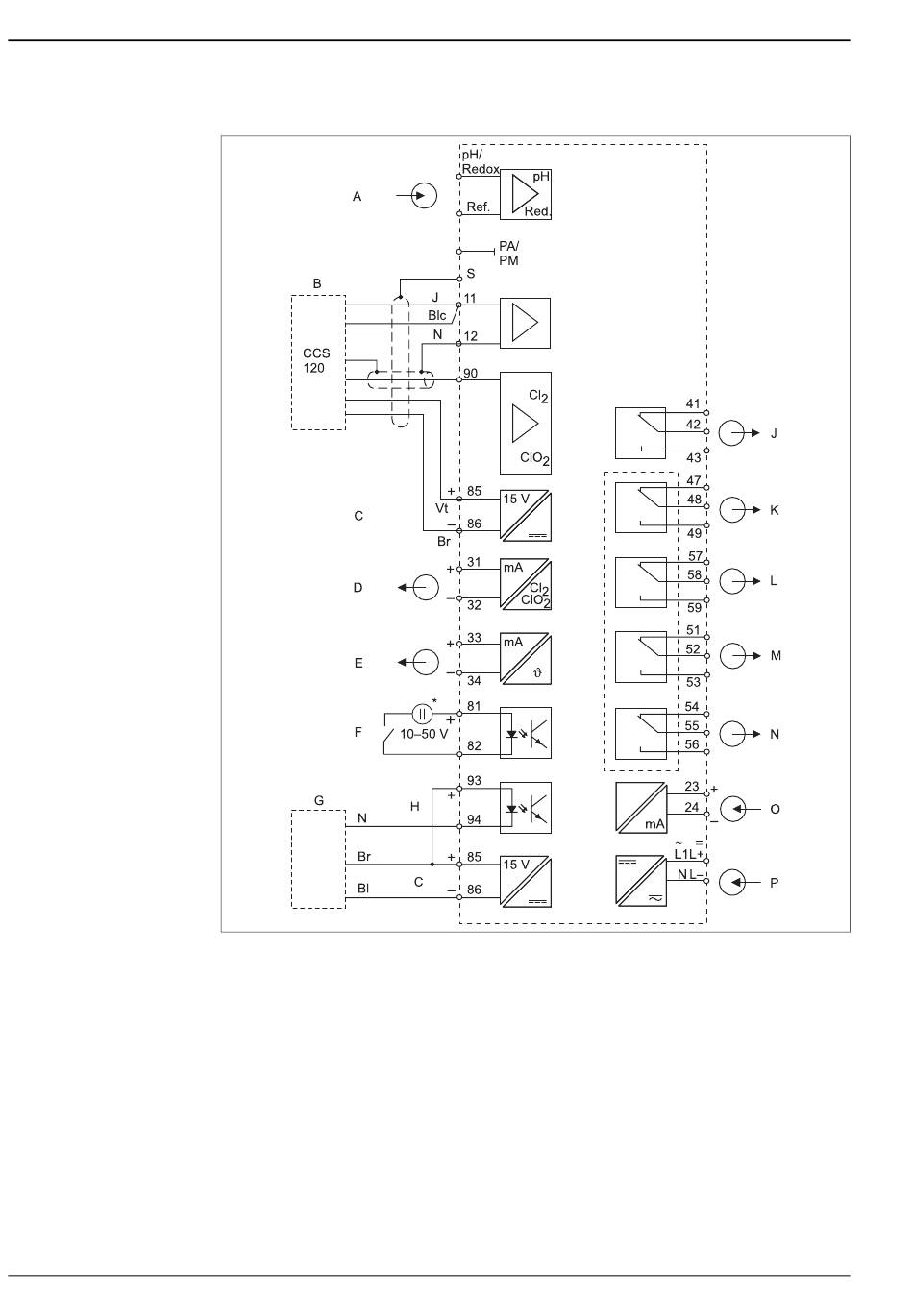

Le schéma de raccordement montre les raccordements du transmetteur avec toutes les options.
Raccordement électrique du transmetteur (variante 2)
A Entrée pH/redox (en option)
B Cellule de mesure CCS120
C Sortie alimentation
D Sortie signal 1 chlore total
E Sortie signal 2 température, pH ou redox
F Entrée binaire 1 (hold / nettoyage)
G Capteur de position INS
H Entrée binaire 2
* Tension auxiliaire bornes 85/86 utilisable
Remarque!
L'appareil a la classe de protection II et fonctionne généralement sans raccordement à la terre.
Les circuits "E" et "C" ne sont pas isolés galvaniquement l'un de l'autre.
Liquisys M CCM223/253
J Alarme (position du contact sans courant)
K Relais 1 (position du contact sans courant)
L Relais 2 (position du contact sans courant)
M Relais 3 (position du contact sans courant)
N Relais 4 (position du contact sans courant)
O Entrée courant 4 ... 20 mA
P Alimentation
