Endress+Hauser Proline Promass 80H Information Technique page 17

Proline Promass 80H, 83H
Endress+Hauser

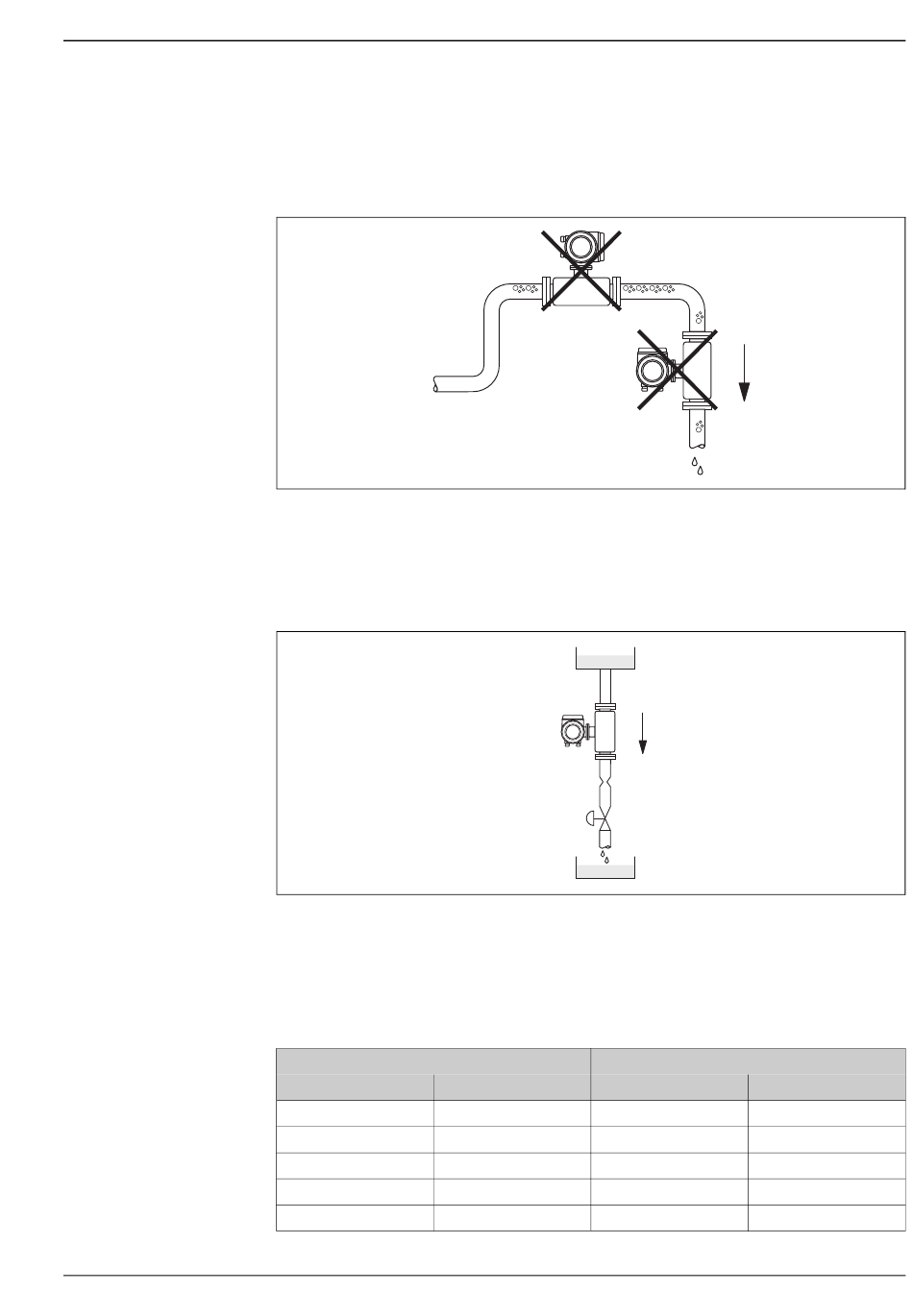

Point de montage
La formation de bulles d'air ou de gaz dans le tube de mesure génère des erreurs de mesures fréquentes.
Eviter de ce fait un montage aux points suivants dans la conduite :
• Pas d'installation au plus haut point d'une conduite. Risque de formation de bulles d'air !
• Pas d'installation immédiatement avant une sortie de conduite dans un écoulement gravitaire.
Point de montage
La proposition d'installation représentée dans la fig. suivante permet cependant un montage dans un
écoulement gravitaire. Les restrictions ou la mise en place d'une vanne de section inférieure au diamètre
nominal évitent le fonctionnement à vide du capteur pendant la mesure.
Montage dans un écoulement gravitaire (par ex. en dosage)
1 Cuve de réserve
2 Capteur
3 Diaphragme, restriction (voir tableau suivant)
4 Vanne
5 Réservoir de dosage
DN
[mm]
8
15
25
40
50
1
2
3
4
5
[inch] [mm]
3/8"
½" 10
1" 14
1½" 22
2" 28
 Diaphragme, restriction
[inch]
6 0,24
0,39
0,55
0,87
1,10
a0003605
a0003597
17
