Fonctionnement à deux étages en option (application de chauffage seulement)
La vanne gaz combinée combinée standard est remplacée par une vanne gaz combinée de gaz combinée à deux
étages qui fournit une combustion faible ou une combustion élevée sous la commande d'un thermostat à deux
étages . Le premier étage (combustion faible) est réglé en usine (il ne peut pas être ajusté sur le chantier) . Les
étages faible et élevé sont contrôlés par un régulateur asservi qui maintient l'entrée de gaz constante malgré de
grandes variations dans la pression d'alimentation de gaz . Les directives qui accompagnent l'unité contiennent les
caractéristiques techniques pour la soupape de gaz de même que la marche à suivre pour l'installation du câblage
et l'utilisation de l'appareil .
Fonctionnement à deux étages en option (application d'air d'appoint)
• Les appareils d'air d'appoint à deux étages sont équipés d'une soupape de gaz à deux étages, mais plutôt que
d'être contrôlée par un thermostat ambiant à deux étages, la température de l'air de sortie est surveillée et contrôlée
par un thermostat de conduit à deux étages . Lorsque la température de l'air de décharge chute sous le point de
réglage, la combustion faible est engagée . Si la combustion faible ne satisfait pas au réglage du thermostat de
conduit, la combustion élevée est engagée .
• Les applications d'air d'appoint sont habituellement réglées pour produire une température d'air de sortie entre
65 °F (18 °C) et 75 °F (24 °C) . Dans toutes les applications, la hausse de température permise pour la fournaise
dans l'installation détermine les limites de réglage de température du thermostat de conduit .
• Selon l'option sélectionnée, le capteur installé en usine est soit connecté sur le chantier par tubes capillaires avec
le thermostat de conduit monté sur l'appareil, réglé en usine à 70°F (voir
un sélecteur de température électronique à distance, disponible avec ou sans le module d'affichage (voir

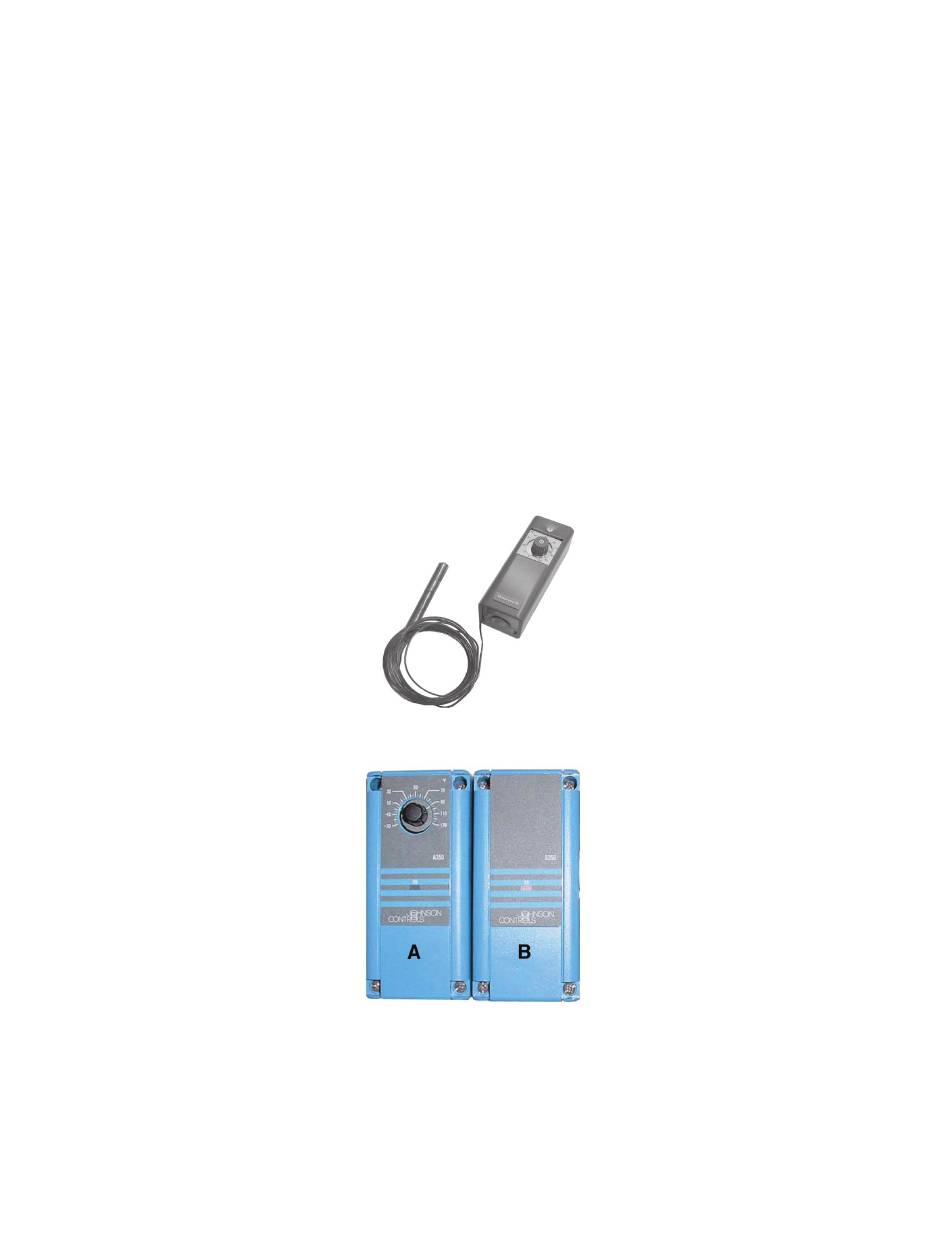

Figure 22. Thermostat de conduit monté sur l'appareil (option AG3)
Figure 23. Sélecteur de température à distance (option AG15 ou AG16)
Thermostat de conduit facultatif avec tubes capillaires (option AG3)
Le thermostat de conduit monté sur l'appareil illustré à la
température différentielle fixe de 3°F . À cause des différences de réglage en pi³/min et des températures de l'air
extérieur, il peut arriver que la température de sortie moyenne en aval ne corresponde pas exactement au réglage
du thermostat de conduit . Une fois l'installation terminée, réglez le point de réglage du thermostat de conduit pour
obtenir la température d'air de sortie moyenne désirée .
32
COMMANDES—SUITE
A = MODULE DE SÉLECTION DE TEMPÉRATURE
B = MODULE D'AJOUT D'ÉTAGE
Figure 22
Figure
22), soit connecté électriquement à
offre une plage réglable de 0 à 100°F avec une
SCE-IOM-FR (08-22) 1024802-E
Figure
23) .
