Connexions d'air de ventilation/combustion—suite
Exigences relatives à la ventilation spécifiques : branchements des tuyaux de la boîte adaptatrice
concentrique—suite
Modèle SCE 125-400 – Diamètres de tuyau et raccords requis pour le boîtier
adaptateur concentrique lorsque des tuyaux de 6 po (152 mm) sont utilisés entre la
fournaise et le boîtier
Tuyau d'évacuation
à double paroi à
diamètre intérieur
de 5 po (127 mm)
Modèle SCE 200-400 – Diamètres de tuyau et raccords requis pour chaque boîtier
adaptateur concentrique lorsque des tuyaux de 7 po (177,8 mm) sont utilisés entre
la fournaise et le boîtier
Tuyau d'évacuation
à double paroi à
diamètre intérieur de
5 po (127 mm)

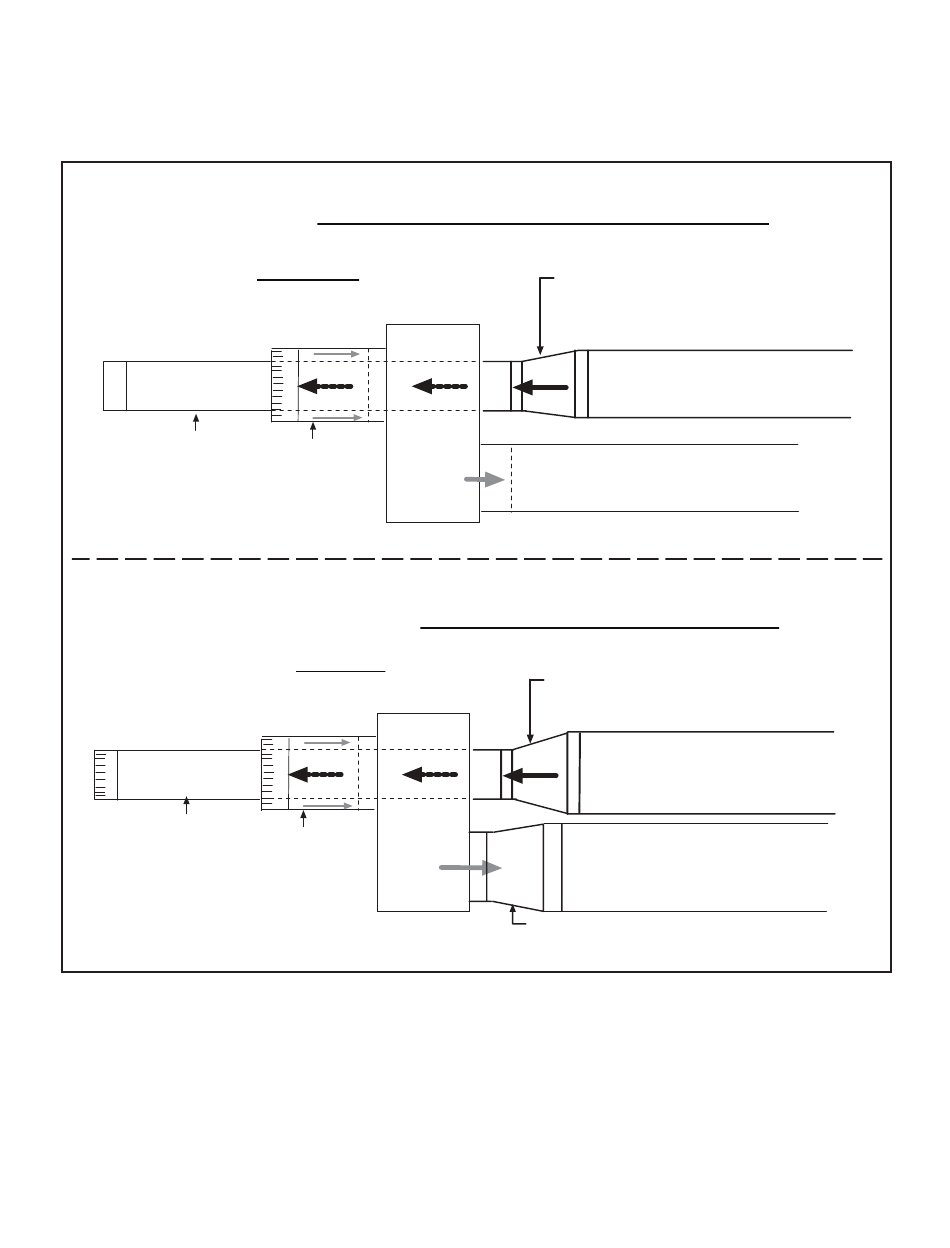

Figure 10. Branchements du boîtier adaptateur concentrique
Options de terminal d'évent
Les options de terminal de ventilation CC2 (configuration de ventilation verticale) et CC6 (configuration de ventilation
horizontale) sont illustrées dans
16
INSTALLATION—SUITE
Vue de dessus du boîtier adaptateur
concentrique montrant les
branchements de tuyaux
Tuyau d'admission
d'air à simple paroi
de 8 po (203 mm)
de diamètre
Vue de dessus du boîtier adaptateur
concentrique montrant les
branchements de tuyaux
Tuyau d'admission
d'air à simple paroi
de 8 po (203 mm)
de diamètre
Figure
11 .
Requiert un réducteur conique de
6 à 5 po (152 à 127 mm); distance
maximale de 6 po (152 mm) du boîtier
adaptateur concentrique
Tuyau d'évacuation à simple paroi à
diamètre de 6 po (152 mm) ou de
catégorie III fixé à l'appareil de chauffage
Tuyau d'admission d'air à simple paroi de
6 po (152 mm) de diamètre fixé à l'appareil
de chauffage
Requiert un réducteur conique de 7 à 5 po
(178 à 127 mm); distance maximale de 6 po
(152 mm) du boîtier adaptateur concentrique
Tuyau d'évacuation à simple paroi à
diamètre de 7 po (178 mm) ou de
catégorie III fixé à l'appareil de chauffage
Tuyau d'admission d'air à simple paroi
de 7 po (178 mm) de diamètre fixé à
l'appareil de chauffage
Requiert un agrandisseur conique de 6 à 7 po
(152 à 178 mm) pour le boîtier adaptateur
concentrique
