Modèle : UATYQ250
ALIMENTATION
ÉLECTRIQUE
380~415 V CA
3N~PE
50 HZ
Remarque:
1. La ligne en pointillés montre le
câblage sur site.
2. Les chiffres entre parenthèses
désignent les pièces d'alimentation
du site.
3. Le fi l de terre est un fi l torsadé jaune
et vert.
4. Caractéristiques susceptibles d'être
modifi ées sans avis préalable.
Attention,
1. Pour protéger le moteur du
ventilateur d'un courant anormal,
un relais de surcharge <51F> est
installé. Par conséquent, ne pas
modifi er la valeur du relais de
surcharge réglée d'usine.
DISPOSITION
CAPTEUR
63H1
63L1
DC1
CAPTEUR RA
CAPTEUR
CAPTEUR RA
AF1
INTÉRIEUR
EXTÉRIEUR
COMMUTATEUR
DISTANT
DE SÉLECTION

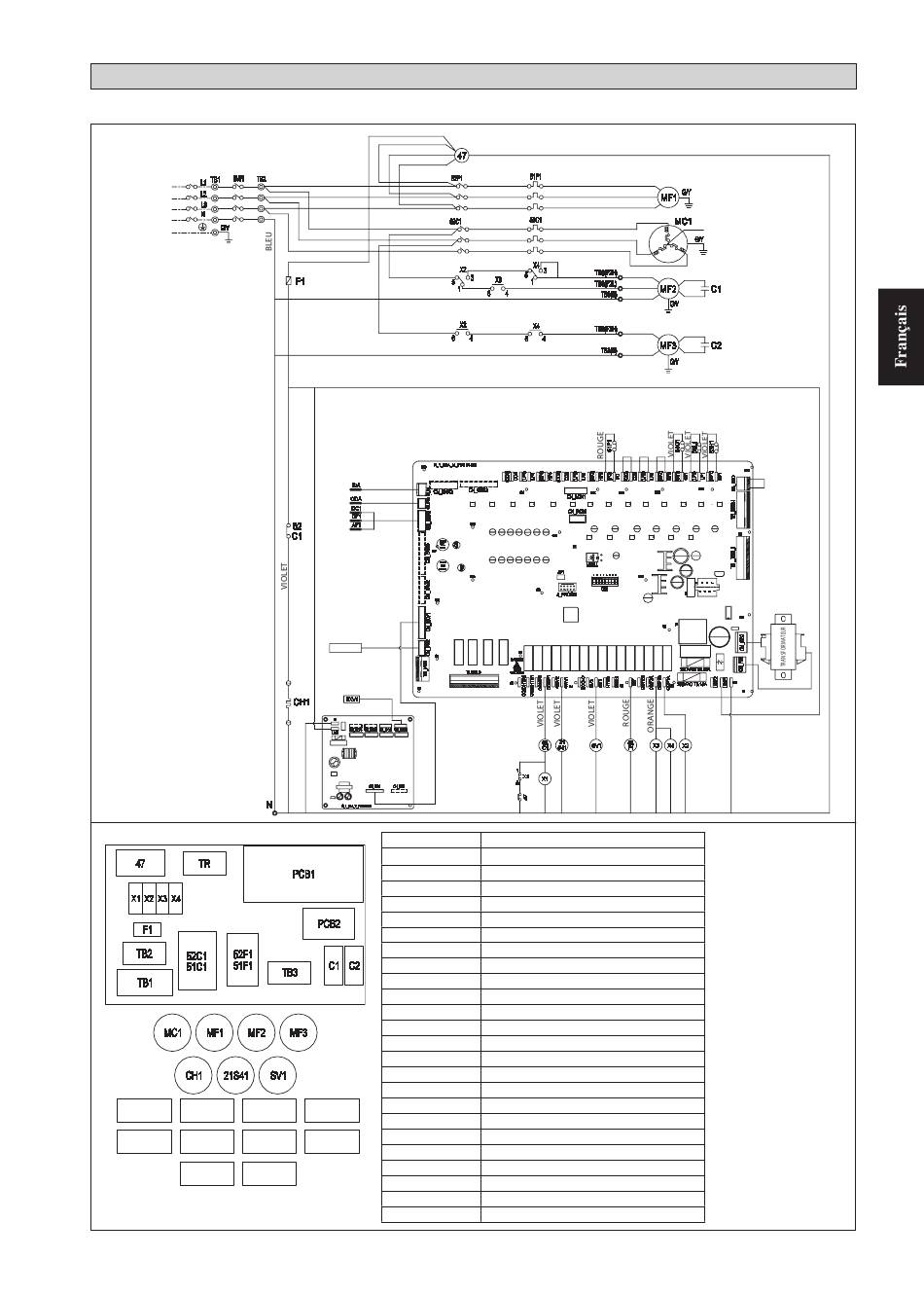

SCHÉMA DE CÂBLAGE ÉLECTRIQUE
ROUGE
BLANC
NOIR
ROUGE
BLANC
NOIR
ROUGE
ROUGE
PANNEAU
SYMBOLE
MC1
MF1
MF2, 3
52C1
52F1
51C1
TB1, 2, 3
F1
51F1
CH1
47
63H1
63L1
C1, C2
SV1
21S41
X1, X2, X3, X4
CAPTEUR
DF1
SW1
TR
EXV1
TB_RA
CN_ODA
CN_SNR1
CN_EXV1
CN_WIR
5
ROUGE
BLANC
NOIR
ROUGE
BLANC
NOIR
VIOLET
ORANGE
BLEU
VIOLET
BLEU
NOM
Moteur du compresseur
Moteur du ventilateur (Intérieur)
Moteur du ventilateur (Extérieur)
Contacteur (Compresseur)
Contacteur (Ventilateur intérieur)
Relais de surcharge (Compresseur)
Bornier
Fusible
Relais de surcharge (Ventilateur intérieur)
Chauffage de carter
Protecteur de phase
Commutateur de haute pression
Commutateur de basse pression
Condensateur (Moteur du ventilateur extérieur)
Bobine solénoïde
Robinet à 4 voies
Relais auxiliaires
Commutateur de sélecteur
Transformateur 230 V~24 V
Capteur de reprise dʼair intérieur
Capteur de reprise dʼair extérieur
Capteur DC1, DF1 et AF1
Détendeur
Télécommande du panneau
PROTECTEUR
INTERNE
ROUGE
ROUGE
ROUGE
ROUGE
VIOLET
N° DʼARTICLE : 0802 4 106498B
