Micropilot FMR60 HART
Bornes à ressort enfichables
Dans le cas d' a ppareils sans protection contre les surtensions intégrée, le raccordement
électrique se fait par l' i ntermédiaire de bornes à ressort enfichables. Des âmes rigides ou des
âmes flexibles avec extrémités préconfectionnées peuvent être introduites directement dans la
borne sans utiliser le levier, et créer automatiquement un contact.
 11 Dimensions : mm (in)

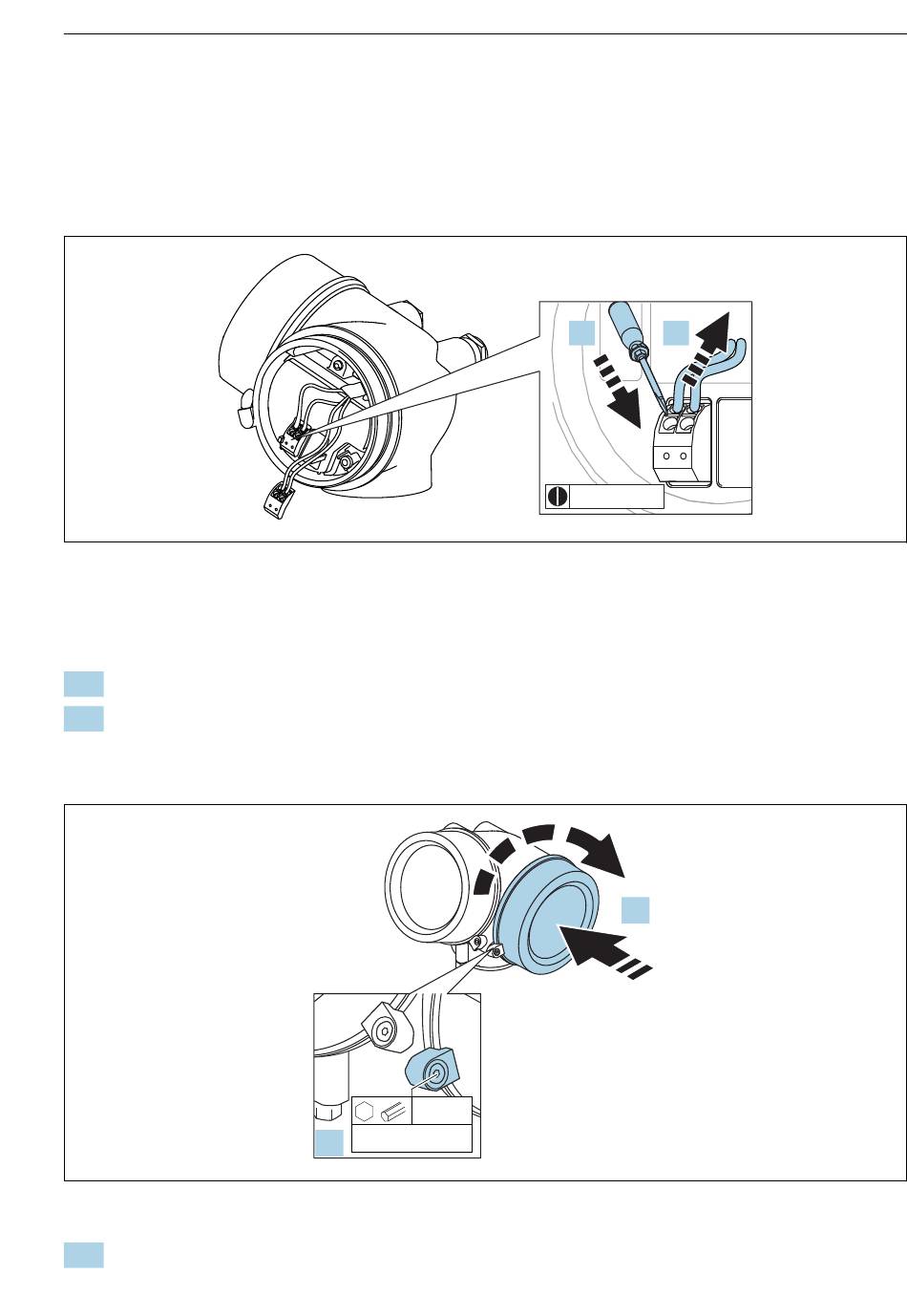

Pour retirer les câbles de la borne :
1. A l' a ide d' u n tournevis plat ≤ 3 mm, appuyer sur la fente entre les deux trous de borne
2. tout en tirant simultanément l' e xtrémité du câble hors de la borne.
Fermeture du couvercle du compartiment de raccordement
1. Revisser fermement le couvercle du compartiment de raccordement.
Endress+Hauser
3 mm
2,5 Nm
2.
Raccordement électrique
1. 2.
≤ 3 (0.12)
1.
A0013661
A0021491
