Weider Pro WECCSY29830 Manuel De L'utilisateur page 19

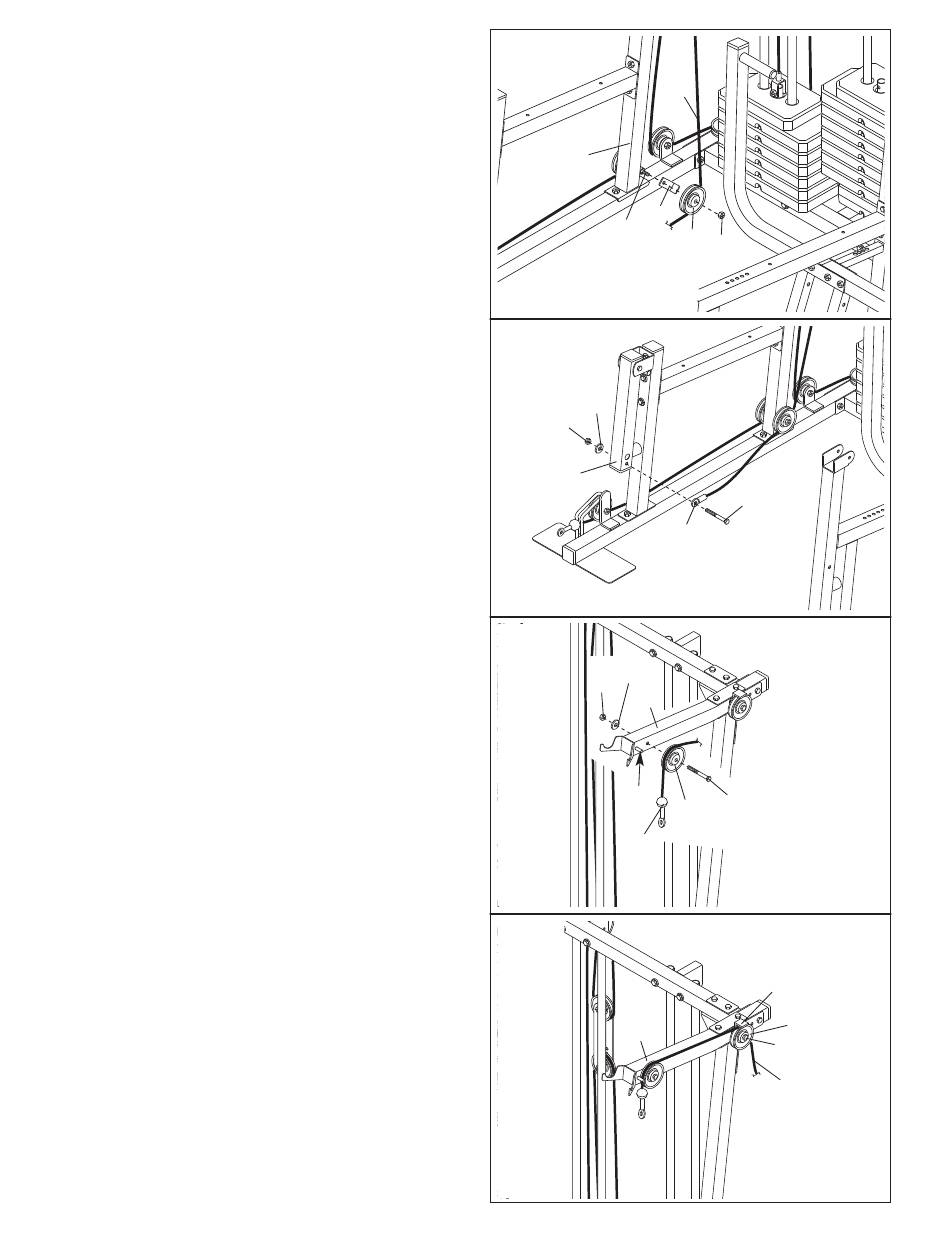

45. Enlevez l'Ecrou de Blocage en Nylon de 3/8" (92)
du Boulon de 3/8" x 4 3/4" (102) inséré dans le
Montant de Papillon (4) à l'étape 43.
Enroulez le Câble d'Abdominaux (74) autour
d'une Poulie de 3 1/2" (35) comme indiqué.
Assemblez la Poulie et un Arrêt de Câble (38) au
Boulon de 3/8" x 4 3/4" (102) avec l'Ecrou de
Blocage en Nylon de 3/8" (92). Assurez-vous
que l'Arrêt de Câble est positionné de façon à
tenir le Câble dans le sillon de la Poulie.
46. Assemblez le Câble Inférieur (71) au Levier pour
Jambes (13) avec un Boulon à Épaulement de
5/16" x 2 3/4" (108), une Rondelle de 5/16" (100),
et un Ecrou de Blocage en Nylon de 5/16" (77).
47. Enlevez un Pro Poulie (110) du sac étiqueté
"SAC DE POULIE 2."
Identifiez de la Câble de la Presse (72). Il est
long d'environ 387 5/8" et il a une balle sur une
extrémité et un axe fileté sur l'autre.
Enroulez le Câble de la Presse (72) autour du
Pro Poulie (110) dans la direction indiquée.
Assemblez la Poulie au Cadre Supérieur de la
Presse (9) avec un Boulon de 3/8" x 3 1/2" (111),
une Rondelle de 3/8" (97), et un Ecrou de
Blocage en Nylon de 3/8" (92). Assurez-vous
que l'Arrêt de Câble est positionné de façon à
tenir le Câble dans le sillon de la Poulie.
48. Faites passer l'extrémité effilée du Câble de la
Presse (72) autour de la Poulie de 3 1/2" (35) qui
a été attaché au Cadre Supérieur de la Presse
(9) à l'étape 16. Assurez-vous que l'Arrêt de
Câble est positionné de façon à tenir le Câble
dans le sillon de la Poulie. Serrez correctement
le Ecrou de Verrouillage en Nylon de 3/8" (pas
montré) attaché au Boulon de 3/8" x 4" (78).
45
4
102
46
100
77
13
47
97
92
Pin
72
48
9
19
71
38
35
92
108
71
9
111
110
38
35
78
72
