Fig. 2:
Utilisation d'un connecteur électrique et d'un raccord flexible pour raccorder le contrôleur
£
Placez autant que possible les câbles d'entrées/sorties dans les tubes isolants ou treillis au plus près du bâti de construction.
£
Toujours utiliser au minimum des câbles de Catégorie 5 (Cat 5) non blindés pour les communications Ethernet.
£
Ne connectez pas les entrées universelles, les sorties analogiques/numériques ou les bornes communes à la masse du châssis ou à la mise à la
terre (sauf indication contraire et/ou utilisation d'un câble Ethernet blindé).

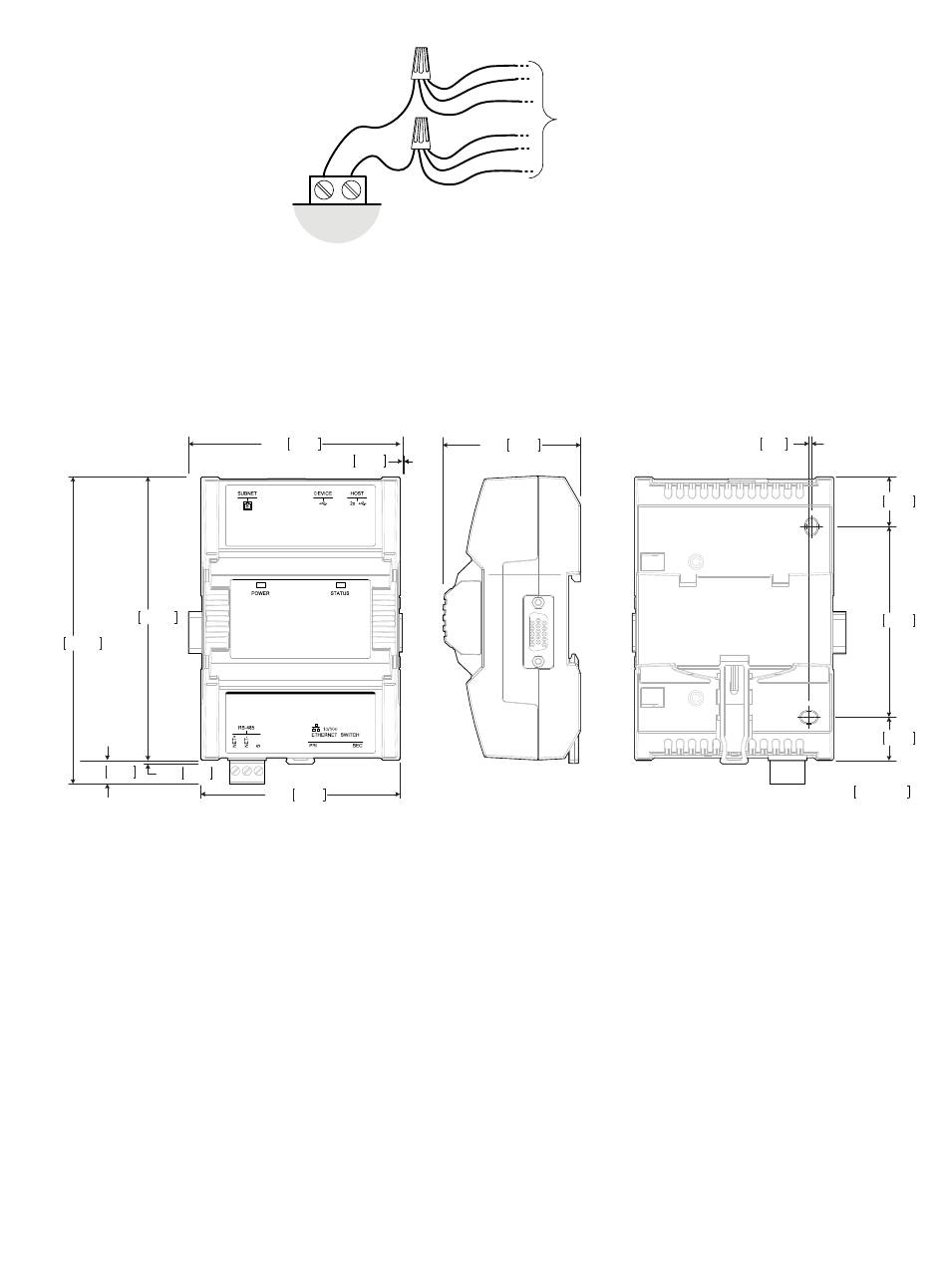

Dimensions

4,74 120,31
5,13 130,29
0,39 9,98
0,06 1,44
Fig. 3:
Module ECY-S1000
Raccords flexibles
Connexions filaires
Connecteur
de bornier
Contrôleur
3,57 90,67
Espace d'interconnexion :
0,01
0,40
Avant
3,33 84,47
Connecteurs électriques
2,31 58,56
0,4 1,09
0,83
21,08
3,18 80,82
0,73
18,54
Arrière
Pouces Millimètres
3 / 23
