3.

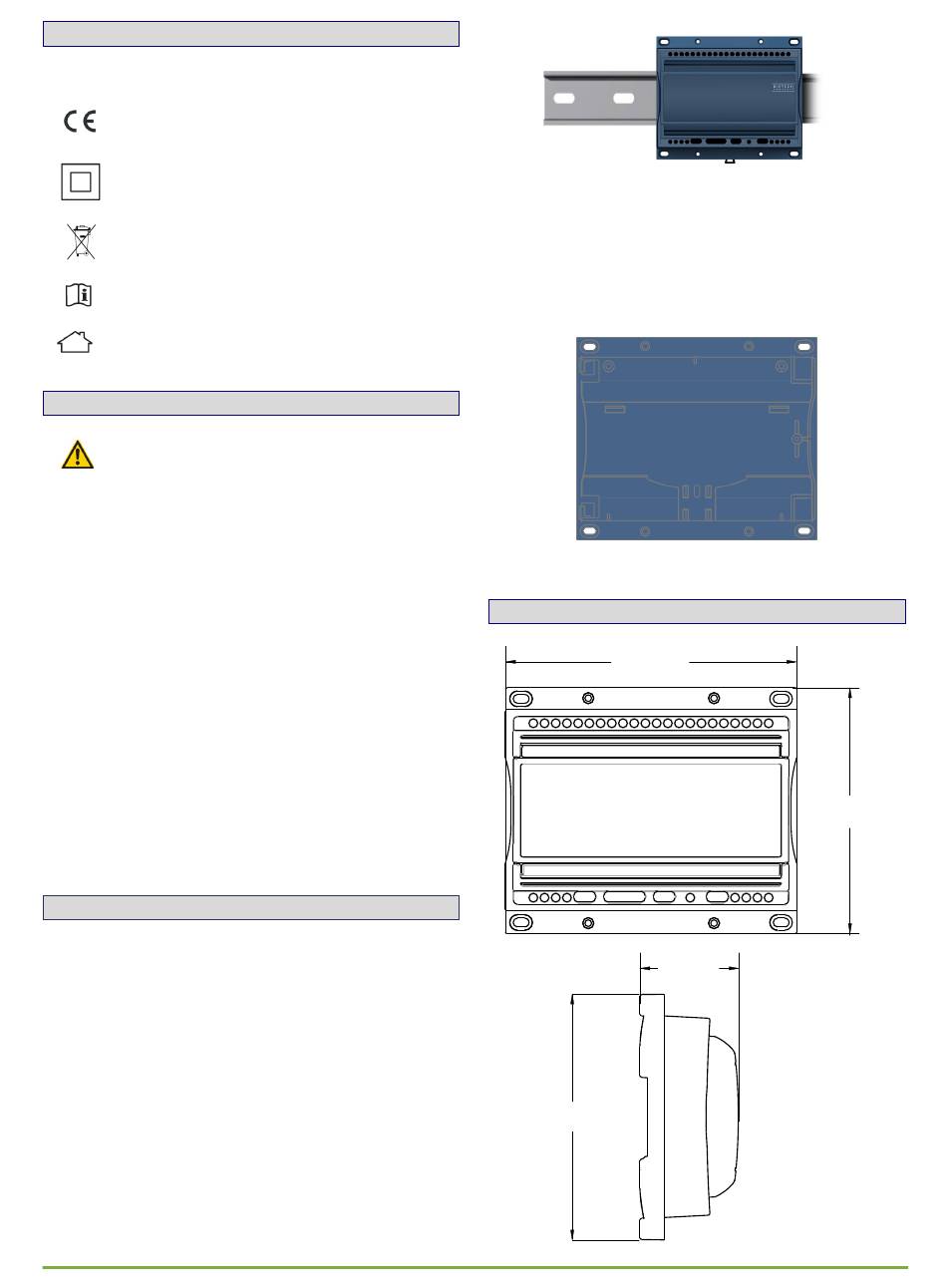

Marquage du contrôleur (Symboles)
Un certain nombre de marquages (symboles) sont apposés sur le côté
du contrôleur :
Marquage CE : produit conforme aux exigences
essentielles définies dans la directive CE applicable
Produit de classe 2 : Mise à la terre non nécessaire contre
les chocs électriques
Prévoir le recyclage du produit en fin de vie
Lire la notice
Usage intérieur
4.
Recommandations générales de câblage
L'équipement doit être mis hors-tension avant tout type
d'intervention
■
Tous les câblages doivent être conformes aux diagrammes de
câblage ainsi qu'aux codes électriques nationaux et locaux.
■
Utilisez les borniers pour connecter le câblage au contrôleur.
Utilisez un petit tournevis plat pour serrer les vis du bornier une
fois les câbles insérés (couple de serrage : 0.5 Nm).
■
Conformez-vous aux directives concernant le réseau L
l'alimentation présentées dans le 'Network Guide'.
■
Les câbles de type alimentation (puissance, entrées et sorties de
tension et de courant 3 fils) doivent être séparés des autres types
de câble afin d'éviter la transmission de bruits ambiants aux autres
câbles.
■
Toutes les entrées et sorties, à l'exception de l'entrée sonde SI3,
permettent l'utilisation de câbles jusqu'à 1.5 mm
■
Le connecteur de l'entrée sonde SI3 permet l'utilisation de câbles
jusqu'à 0.8 mm
(20 AWG) .
2
■
Gardez les câbles à l'écart des câbles de transmission de données
haut-débit (Ethernet...) et des câbles de puissance.
■
Placez autant que possible les câbles d'entrées/sorties dans les
tubes isolants ou treillis au plus près du bâti de construction.
5.
Instructions de montage
Chaque contrôleur peut être monté sur un rail DIN pour accélérer la
procédure d'installation. Chaque contrôleur est également muni de
quatre trous de montage (7.2 mm x 4 mm). Le contrôleur peut être
monté dans un tableau ou directement sur un mur en utilisant le type
de vis approprié (utilisez des vis à tôles ou des vis autotaraudeuses).
Le contrôleur doit être utilisé dans une enceinte suffisamment ventilée.
Montage sur rail DIN
1. Assurez-vous que le rail DIN est solidement fixé au mur.
2. Emboîtez le contrôleur sur le rail DIN.
2/12
Figure 5-1 :
Montage mural
1. Utilisez les trous de montage du châssis pour marquer
l'emplacement des trous à percer.
2. Percez les trous.
3. Lavez la surface et montez le contrôleur en utilisant le type de vis
approprié.
Figure 5-2 :
6.
W
et
on
orks
(16 AWG).
2
132 (5.2)
Figure 6-1 :
Montage sur rail DIN
Montage mural
Dimensions
Unités : mm (inches)
132 (5.2)
44.5 (1.75)
111.4 (4.4)
Dimensions des contrôleurs RCL-PFC
111.4 (4.4)
mm (inches)
44.5 (1.75
