Type de sortie de contrôle
£
Sortie triac à alimentation 24 VAC externe contrôlant un actionneur
1
flottant
.
1. Le courant de sortie maximal pour toutes les sorties triac numériques est de 0,5 A continu ou de 1 A à 15 % du cycle durant 10 minutes.
£
Relais de sortie format C alimenté par tension de ligne, 0-277 VDC/
0-30  VDC, 10  A maximum. Par exemple, 120/240  VAC contrôlant
un contact de moteur triphasé.
£
La tension de ligne doit être reliée à un fusible de 10 A pour proté-
ger la sortie relais contact contre les courts-circuits et les sur-
charges.
£
Vous pouvez utiliser un fusible de 10 A pour protéger plusieurs sor-
ties relais si toutes les charges connectées se trouvent sur la même
phase et si le courant maximal total vers les charges est inférieur à
10 A.
Vous ne pouvez pas utiliser de circuit TBTS sur une sortie relais
située à proximité d'une autre sortie relais dont la tension est
dangereuse (120-240 VAC, par exemple).
Vous ne pouvez utiliser une source d'alimentation phase-phase
que si la tension phase-neutre maximale est inférieure à 120 VAC.
Tab. 2: Câblage de sortie du module d'E/S ECY
Câblage des communications
Le Guide d'utilisation ECLYPSE contient des informations pertinentes et nécessaires pour mettre en place un réseau BACnet IP. Il contient des informa-
tions sur la topologie du réseau, les restrictions relatives à la longueur de câble, le type de câble, l'adressage IP des appareils, la planification du chemin
radio (lorsque l'adaptateur ECLYPSE Wi-Fi Adapter est connecté au contrôleur), etc. Vous pouvez le télécharger depuis notre site Web. Pour optimiser
les performances, utilisez le câble réseau Cat 5e Distech Controls ou consultez le Guide d'utilisation ECLYPSE pour connaître les spécifications de câ-
blage.
Les contrôleurs sont identifiés de manière unique sur le réseau par leur adresse MAC. Cet identifiant est imprimé sur une étiquette située sur le côté du
contrôleur et sur sa boîte d'expédition. Récupérez une copie imprimée du plan d'étage de l'immeuble. Au cours de l'installation du contrôleur, décollez
l'étiquette de l'adresse MAC de la boîte d'expédition et collez-la sur le plan d'étage à l'endroit où est installé le contrôleur. Cette adresse MAC est inté-
grée par défaut dans le nom du point d'accès Wi-Fi du contrôleur et dans le nom d'hôte de son réseau.

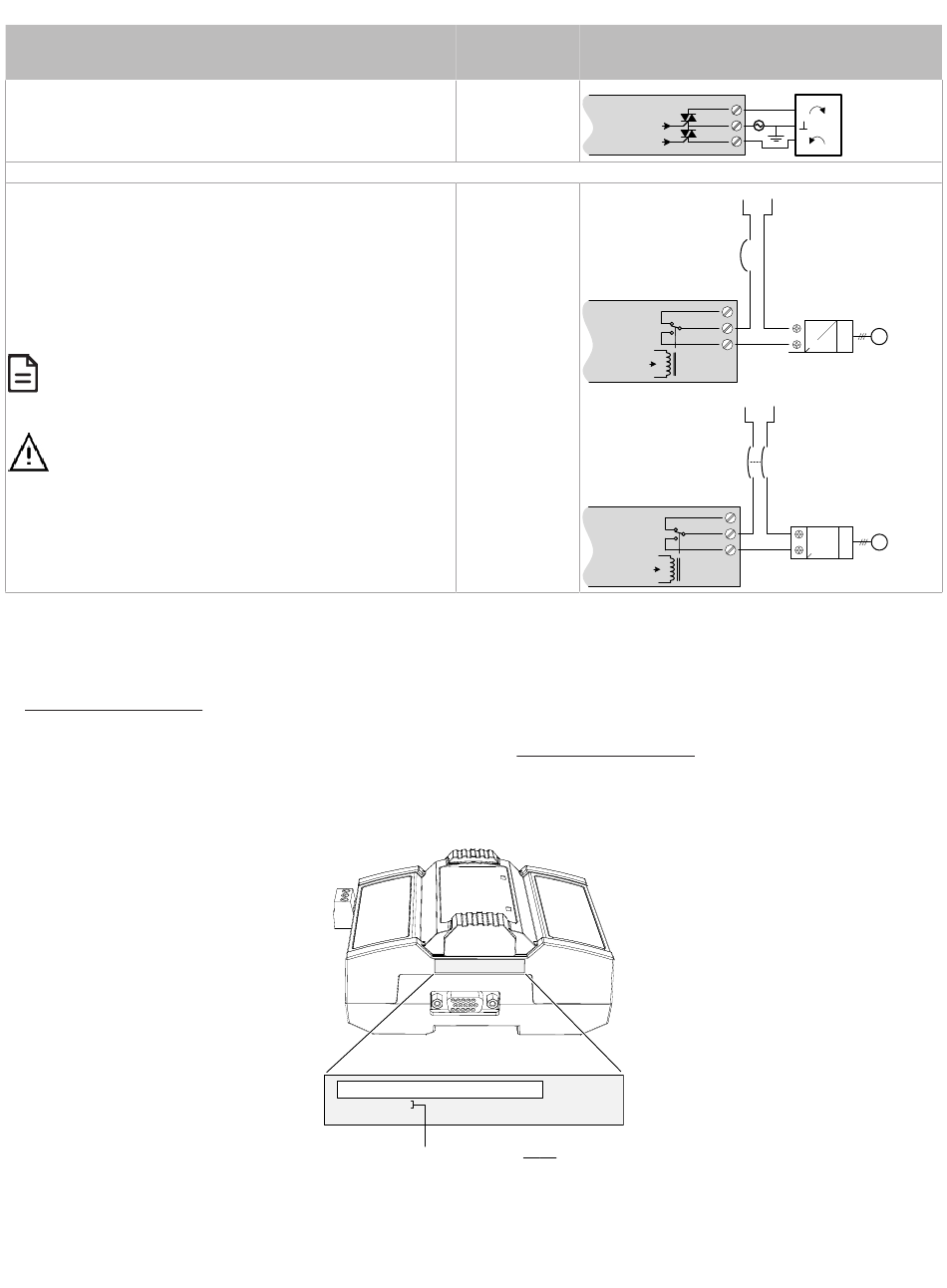

Fig. 23:
Recherche de l'adresse MAC du contrôleur
Deux méthodes permettent de se connecter au contrôleur : la connexion filaire (Ethernet) ou la connexion sans fil (lorsque l'adaptateur ECLYPSE Wi-Fi
Adapter est connecté au contrôleur).
16 / 23
Désignation des
sorties des mo-
dules d'E/S ECY
£
DOx
(modèle DOT)
£
DOx
(modèle
DOR)
Étiquette
Code-barres
ID : Adresse MAC
Modèle : ECY-S1000
Par exemple, pour une adresse MAC de
: 76:a5:04:cd:4a:d1
Le nom du point d'accès Wi-Fi par défaut est ECLYPSE-CD4AD1
Le nom d'hôte par défaut est eclypse-cd4ad1.local
Schéma de connexion de sortie
DOx
logique de
24 VAC
Cx-x
contrôle
DOx
Alimentation AC phase-phase
Phase
Disjoncteur double,
10 A maximum
NCx
Cx
NOx
De la logique
de contrôle
Alimentation AC phase-phase
Phase
Disjoncteur double,
10 A maximum
NCx
Cx
NOx
De la logique
de contrôle
Actionneur
~
~
Neutre
A1
M
A2
Contacteur 3 Ø
Phase
A1
M
A2
Contacteur 3 Ø
