6.
Dimensions du contrôleur
132 (5.2)
5.2 (132)
132 (5.2)

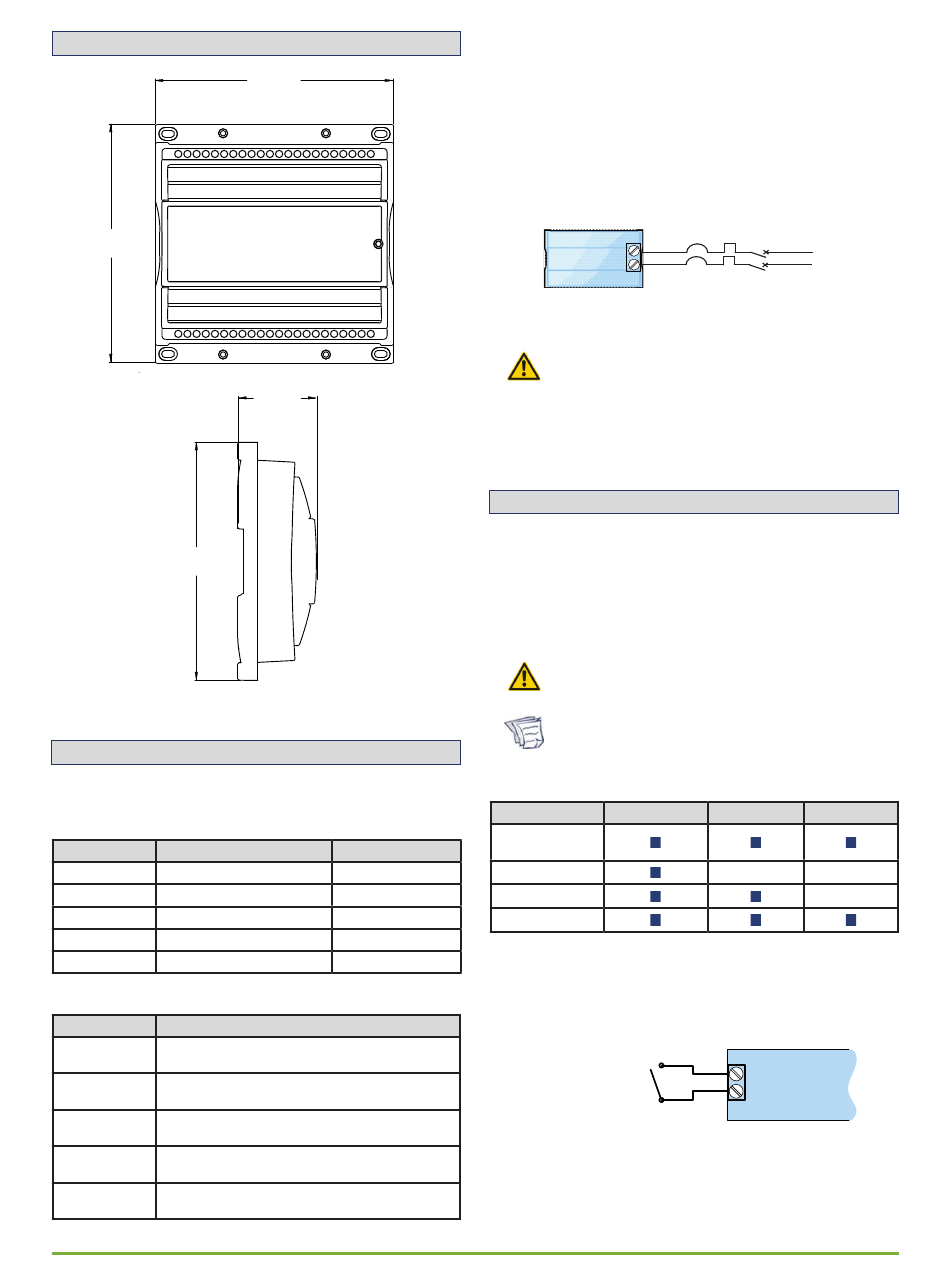

Figure 6-1: (De haut en bas) vue avant vue et vue de côté du boîtier
7.
Connexion de l'alimentation
Tension
100-240 VAC ; -15 % / + 10 % ; 50/60 Hz
Catégorie de surtension II - 2,5 kV
Table 7-1:
Consommation des contrôleurs ECL-PTU
Modèle
Consommation typique
ECL-PTU-107
< 0,9 W + toute charge externe
ECL-PTU-207
< 0,9 W + toute charge externe
ECL-PTU-208
< 2,7 W + toute charge externe
ECL-PTU-307
< 0,9 W + toute charge externe
ECL-PTU-308
< 2,7 W + toute charge externe
Table 7-2:
Protection des contrôleurs ECL-PTU
Modèle
Protection
ECL-PTU-107
Disjoncteur externe 4.0 A de type C ou fusible externe
ultra-rapide à fort pouvoir de coupure 4.0 A (250 VAC min)
ECL-PTU-207
Disjoncteur externe 4.0 A de type C ou fusible externe
ultra-rapide à fort pouvoir de coupure 4.0 A (250 VAC min)
ECL-PTU-208
Disjoncteur externe 4.0 A de type C ou fusible externe
ultra-rapide à fort pouvoir de coupure 4.0 A (250 VAC min)
ECL-PTU-307
Disjoncteur externe 4.0 A de type C ou fusible externe
ultra-rapide à fort pouvoir de coupure 4.0 A (250 VAC min)
ECL-PTU-308
Disjoncteur externe 4.0 A de type C ou fusible externe
ultra-rapide à fort pouvoir de coupure 4.0 A (250 VAC min)
Ligne ECL-PTU
132 (5.2)
1.7 (44)
mm (inches)
Max. Consommation
4.0 A
4.0 A
3.5 A
4.0 A
3.5 A
Le contrôleur doit être connecté au réseau via le connecteur
détachable fourni.
Le «Network Guide» fournit des informations complètes pour alimenter
44 (1.7)
un contrôleur qui utilise le réseau LonWorks pour les communications.
Il peut être téléchargé depuis notre site Web.
Utilisez un disjoncteur/fusible externe sur le réseau, comme illustré à
la Figure 7-1 et spécifié dans le tableau 7-2 pour protéger le contrôleur
contre les surtensions. Le coupe-circuit doit être placé près du
contrôleur.
Contrôleur 1
N
L
100-240 VAC
Figure 7-1: Connexion de l'alimentation
Les fils d'alimentation doivent présenter une section
mm (inches)
comprise entre 1 mm² et 1,5 mm². Veillez à ce que les
performances du câble soient adaptées aux charges
connectées.
La manutention et la maintenance de ce produit doivent être
réalisées par un opérateur qualifié. Coupez l'alimentation
avant tout type de maintenance.
8.
Câblage des entrées
Chaque contrôleur dispose des connexions physiques pour six 6
entrées (identifiées comme UIx pour entrées universelles, DIx pour les
entrées numériques et SIx pour les entrées sonde) qui sont configurées
dans EC-gfxProgram, où ils doivent être configurés correctement pour
assurer des lectures d'entrée correctes.
Le contrôleur doit être connecté au réseau via le connecteur
détachable fourni.
Avant
de
raccorder
reportez-vous au guide d'installation du fabricant de
l'appareil.
Les connecteurs permettent l'utilisation de câbles
jusqu'à 1,5 mm².
Table 8-1:
Configuration des entrées
UI
Entrées
numériques
Entrées tension
Entrées résistives
Entrées impulsions
Câblage des entrées numériques (SIx - DIx - SIx)
Cette configuration d'entrée est utilisée pour les contacts secs
numériques.
Contact sec
NO-NC
Figure 8-1: Entrée numérique – contact sec (NO & NC)
Coupe-circuit externe
N
L
un
capteur
au contrôleur,
SI
DI
SIx/DIx/UIx
COM
3/16
