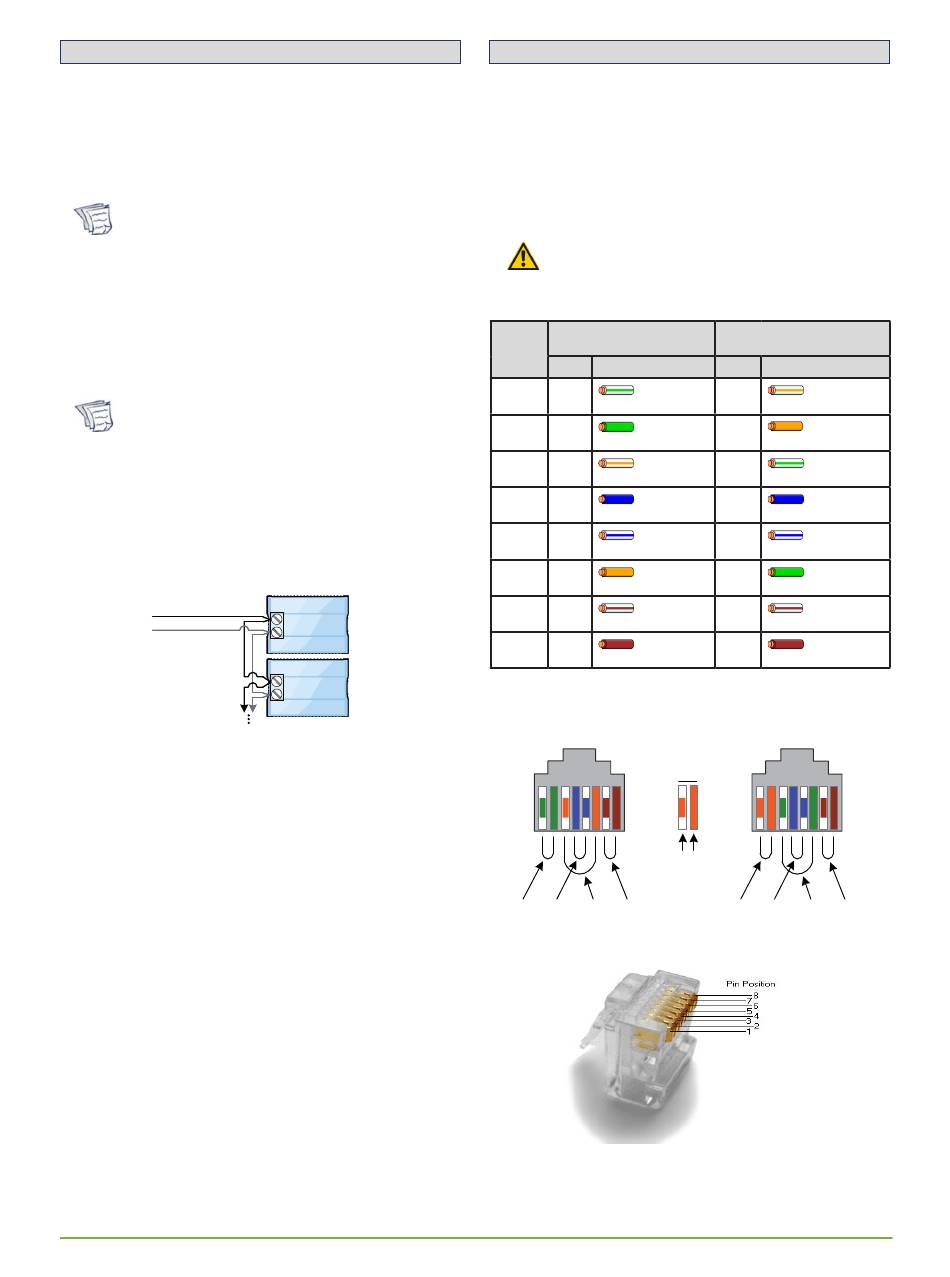

10. Câblage des communication
Le type de câble recommandée les communications LonWorks ®
un câble à paires torsadées non blindé de 0,5 mm² de section. Le
câble de polarisation LonWorks n'est pas sensible à la polarité (sauf
topologie boucle) et peut être utilisé indifféremment en bus, en étoile,
en boucle ou en topologie libre. Un soin particulier doit être apporté à
la topologie boucle lors de la connexion du réseau LonWorks de de
façon à éviter les court-circuits.
Il est recommandé d'utiliser la topologie bus pour tous
les câblages de communication LonWorks de façon à
en faciliter la maintenance.
Connectez les 2 fils aux bornes LON+ et LON- du contrôleur. Si
plusieurs fils sont insérés dans une borne, vérifiez que ces fils sont
torsadés correctement avant leur insertion dans les connecteurs.
Pour des informations détaillées sur les topologies réseau et les
restrictions en terme de longueurs de câblage, référez-vous au
'Network Guide', qui peut être téléchargé depuis notre site.
Il est important d'utiliser les terminaisons de réseau
appropriées à la topologie adoptée de façon à éviter les
erreurs de communication entre contrôleurs.
Pour une topologie bus, 2 terminaisons réseau sont nécessaires
(1 à chaque extrémité du réseau). Pour une topologie libre, 1 seule
terminaison réseau est nécessaire, et son emplacement n'a pas
d'importance.
Réseau LON
Vers le contrôleur suivant
Figure 10-1:
Câblage des communication
6/16
Contrôleur 1
LON +
LON -
Contrôleur 2
LON +
LON -
11. Câblage du sous réseau
Les modules d'extension de la ligne ECx-Light/Blind et les accessoires
RJ-45 sont connectés au port SUBNET via un câble RJ-45/RJ-45 droit
tel que décrit ci-dessous. Voir le Guide d'Installation matériel fourni
avec l'équipement raccordé pour plus d'informations.
Si vous réalisez votre propre câble de raccordement, utiliser un câble
de catégorie 5e serti avec des connecteurs RJ-45 de type T568A ou
T568B.
Ne pas sertir un connecteur T568A d'un côté et T568B à
l'autre extrémité du câble.
Table 11-1: Terminaisons T568A et T568B d'un connecteur RJ45
Broche
T568A (aux deux extrémités
de câble)
Paire
Couleur
1
3
blanc/rayures vertes
2
3
vert
3
2
blanc/rayures orange
4
1
bleu
5
1
rayé blanc/bleu
6
2
orange
7
4
rayure blanc/marron
8
4
marron
Le résultat final d'un connecteur RJ-45 serti est illustré ci-dessous.
T568A
1 2 3 4 5 6 7 8
Stripe Solid
Pair 3 Pair 1 Pair 2 Pair 4
Figure 11-1: Séquence des paires torsadées pour un connecteur RJ45
Figure 11-2: Broches d'un connecteur RJ45
Les câbles fournis par Distech Controls sont équipés de connecteurs
T568B.
T568B (aux deux extrémités
de câble)
Paire
Couleur
2
blanc/rayures orange
2
orange
3
blanc/rayures vertes
1
bleu
1
rayé blanc/bleu
3
vert
4
rayure blanc/marron
4
marron
T568B
Key:
1 2 3 4 5 6 7 8
Pair 2 Pair 1 Pair 3 Pair 4
Ligne ECL-PTU
