MONTAGE
2

2.6 Sections droites en amont minimales

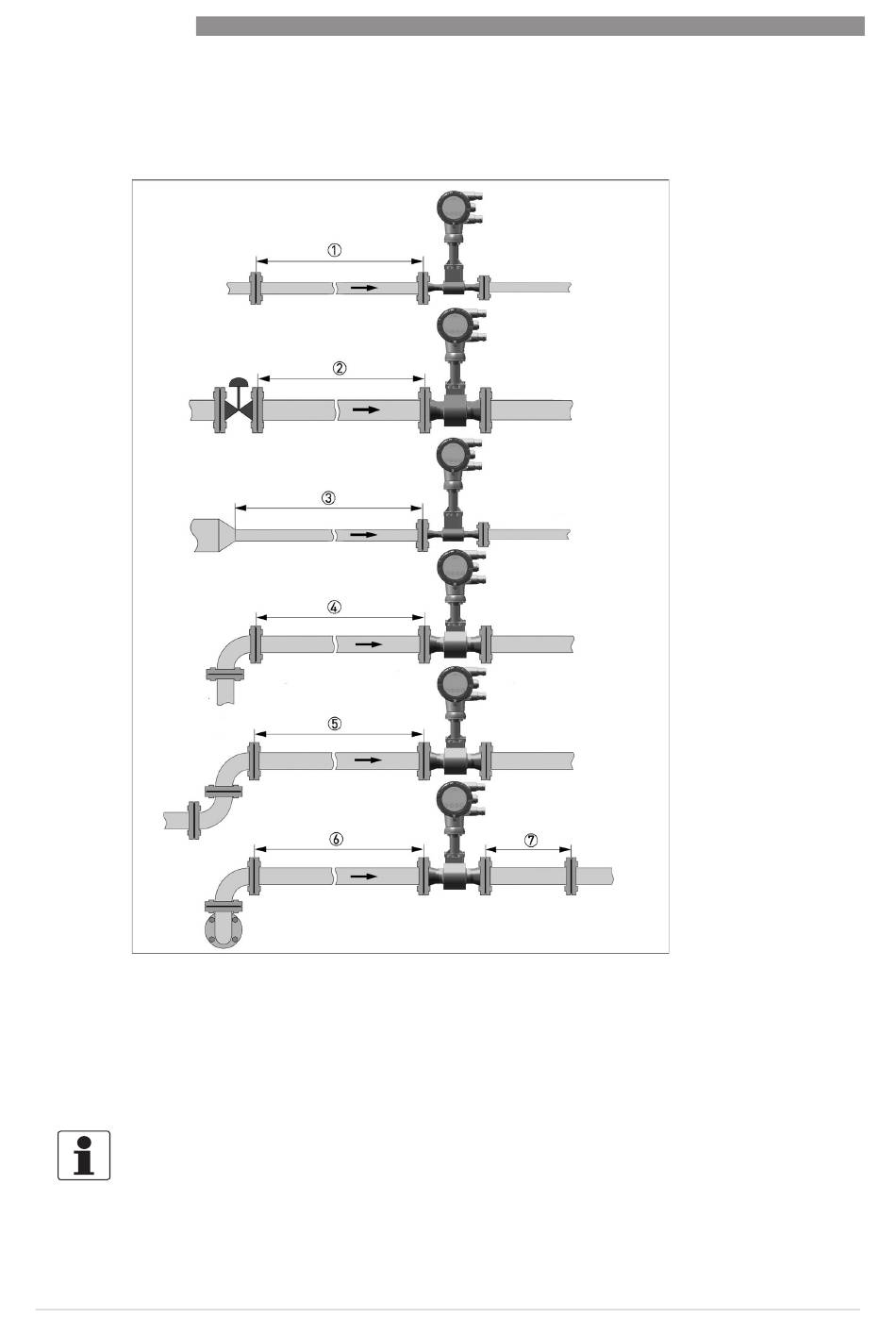

Figure 2-8: Sections droites en amont minimales
1 Section droite en amont général sans perturbation de l'écoulement ≥ 15 DN
2 En aval d'une vanne de régulation ≥ 50 DN
3 En aval d'une réduction de conduite ≥ 20 DN
4 En aval d'un raccord coudé simple 90° ≥ 20 DN
5 En aval d'un raccord coudé double 2x90° ≥ 30 DN
6 En aval d'un raccord coudé double 2x90° tridimensionnel ≥ 40 DN
7 Section droite en aval : >5 DN
INFORMATION !
Le diamètre nominal de la bride est décisif pour déterminer les sections droites minimales en
amont et en aval pour les versions de débitmètre Vortex à réduction de diamètre intégrée F1R et
F2R.
