2.5.4 Position de montage préconisée
Position de montage préconisée

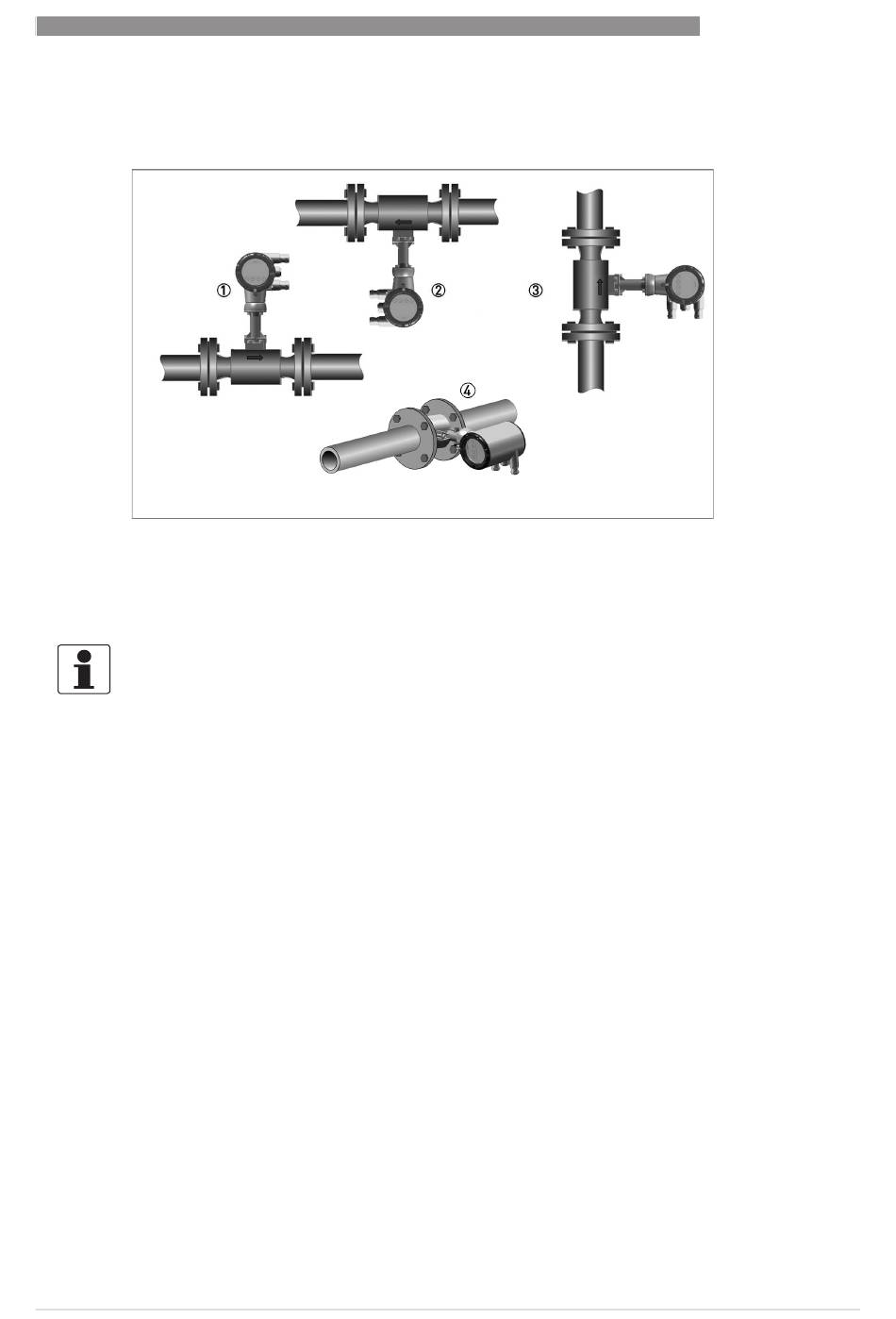

Figure 2-7: Position de montage
1 En haut sur une conduite horizontale
2 Au-dessous d'une conduite horizontale (non admissible en cas de conduites à risque de condensation)
3 Sur une conduite verticale
4 Conduite horizontale avec convertisseur de mesure orienté de 90° vers le côté
INFORMATION !
Selon la position de montage, il est nécessaire de tourner l'afficheur et/ou le boîtier de
raccordement.
10/2017 - 4004069504 - QS OPTISWIRL 4200 R04 fr
