6.3
Contact de signalisation
La connexion du contact de signalisation s'effectue au moyen d'un bornier enfichable à 2 bornes.
Le contact de signalisation (contact de relais) est un contact flottant qui signale les défauts par
une interruption du contact.
IMPORTANT
Dommage matériel dû à une tension excessive
Le contact de signalisation est conçu pour une charge maximale de 100 mA (très basse tension
de sécurité (TBTS DC 24 V).
Des tensions ou courants supérieurs risquent d'endommager l'appareil !

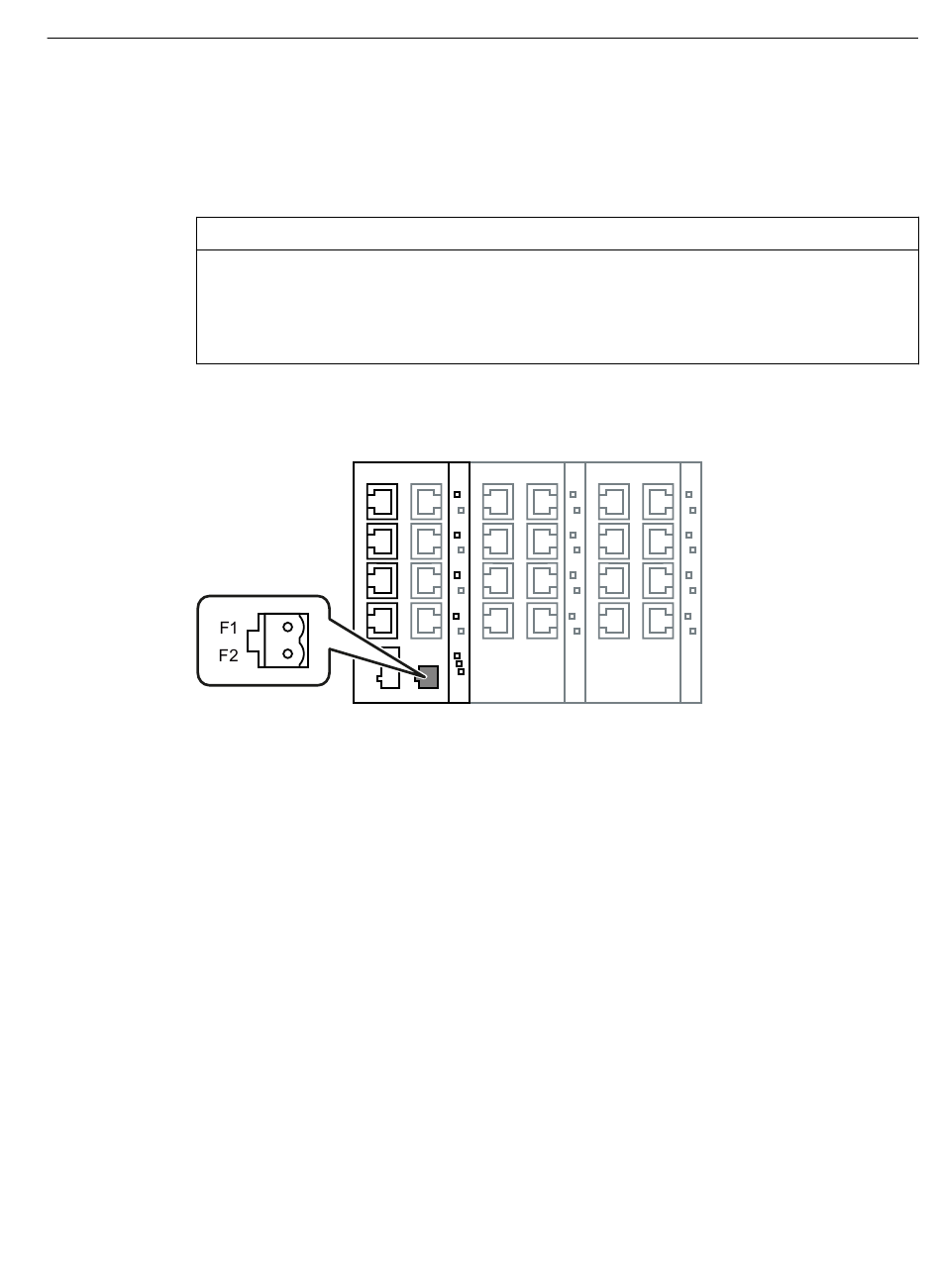

La figure ci-après montre la position des contacts de signalisation du commutateur IE SCALANCE
X-100 et le brochage du bornier.
Numéro de bro‐
che
Broche 1
Broche 2
Les erreurs suivantes peuvent être signalées par le contact de signalisation :
• La perte d'une liaison à un port surveillé.
• La perte de l'une des sources de tension surveillées.
La connexion ou déconnexion d'un partenaire de communication à/d'un port non surveillé
n'entraîne pas de signalisation d'erreur.
Le contact de signalisation reste activé tant qu'il n'a pas été remédié au défaut ou jusqu'à ce que
l'état actuel soit adopté comme nouvel état de consigne par l'actionnement du bouton.
Le contact de signalisation est toujours activé (ouvert) à la mise hors tension de l'appareil.
SCALANCE X-100
Instructions de service, 06/2022, A2B00060666-11
Brochage
F1
F2
Connexion
6.3 Contact de signalisation
45
