Cleanfit CPA472D
Endress+Hauser
N° N° kit N° pos. kit
(schéma de
montage)
10 71211751 Pos. 70
10 71211752 Pos. 70
10 71211749 Pos. 70
11 71211751 Pos. 100
11 71211752 Pos. 100
11 71211749 Pos. 100
12 71211751 Pos. 80
12 71211752 Pos. 80
12 71211749 Pos. 80
13 71211751 Pos. 90
13 71211752 Pos. 90
13 71211749 Pos. 90
14 71211751 Pos. 110
14 71211752 Pos. 110
14 71211749 Pos. 110
Version avec raccord fileté

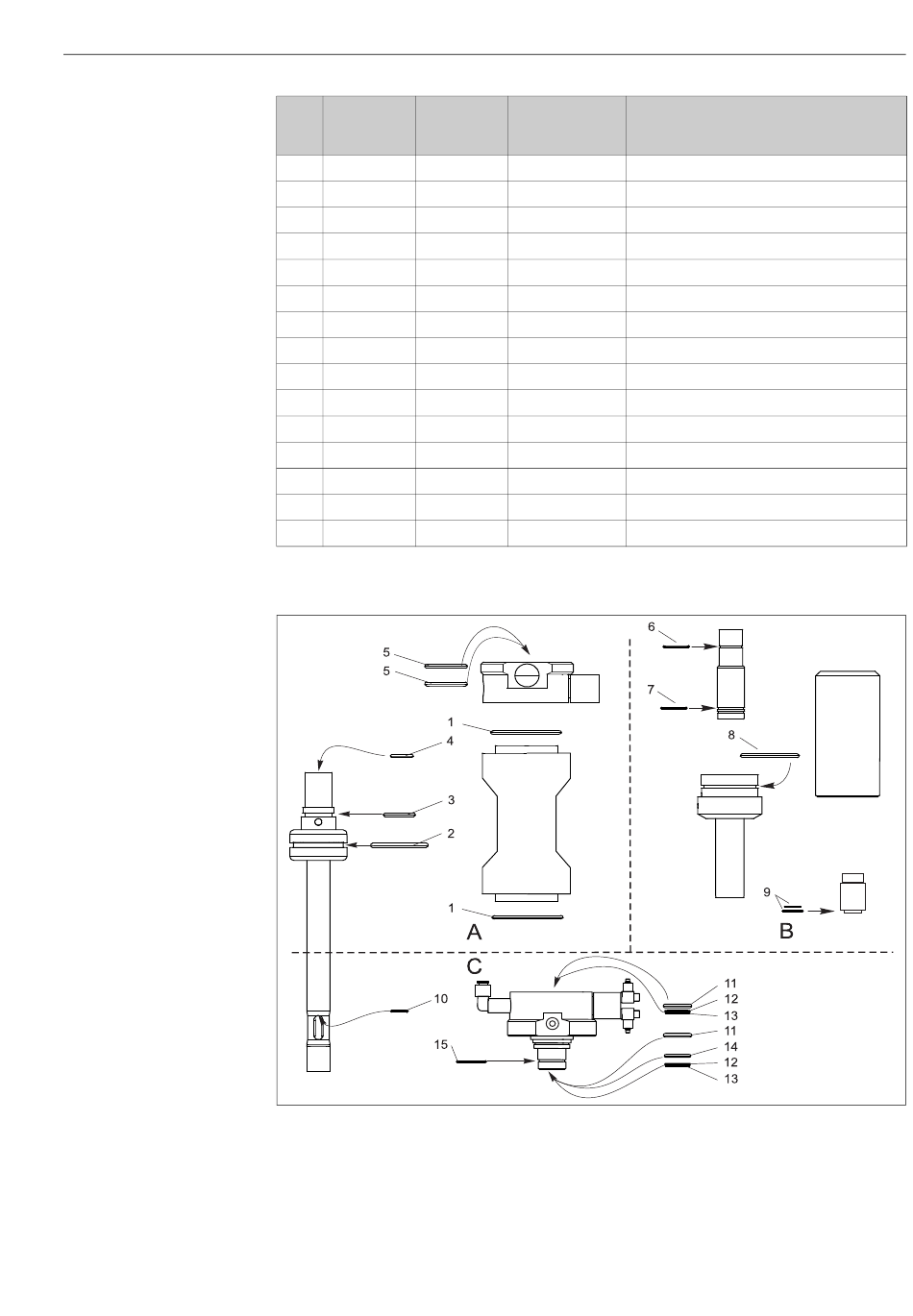

Fig. 22 : Joints toriques de la version avec raccord fileté
A Joints toriques sans contact avec le produit
B Joints toriques pour version à remplissage KCl
C Joints toriques en contact avec le produit
Taille Remarques/matériau
ID 11.00 W 2.00 FPM
ID 11.00 W 2.00 EPDM
ID 11.00 W 2.00 KALREZ
ID 24.99 W 3.53 3x, FPM
ID 24.99 W 3.53 3x, EPDM
ID 24.99 W 3.53 3x, Kalrez
25 mm 2x, racleur
25 mm 2x, racleur
25 mm 2x, racleur
ID 28.24 W 2.62 2x, FPM
ID 28.24 W 2.62 2x, EPDM
ID 28.24 W 2.62 2x, Kalrez
ID 32.92 W 3.53 FPM
ID 32.92 W 3.53 EPDM
ID 32.92 W 3.53 KALREZ
Maintenance
a0014280
