Maintenance
24
Remplacement des joints
1. Appliquez une fine couche de graisse (par ex. Syntheso Glep1) sur les nouveaux joints
2. Remplacez les joints toriques montrés ci-dessous.
3. Remontez la sonde.
Version à bride

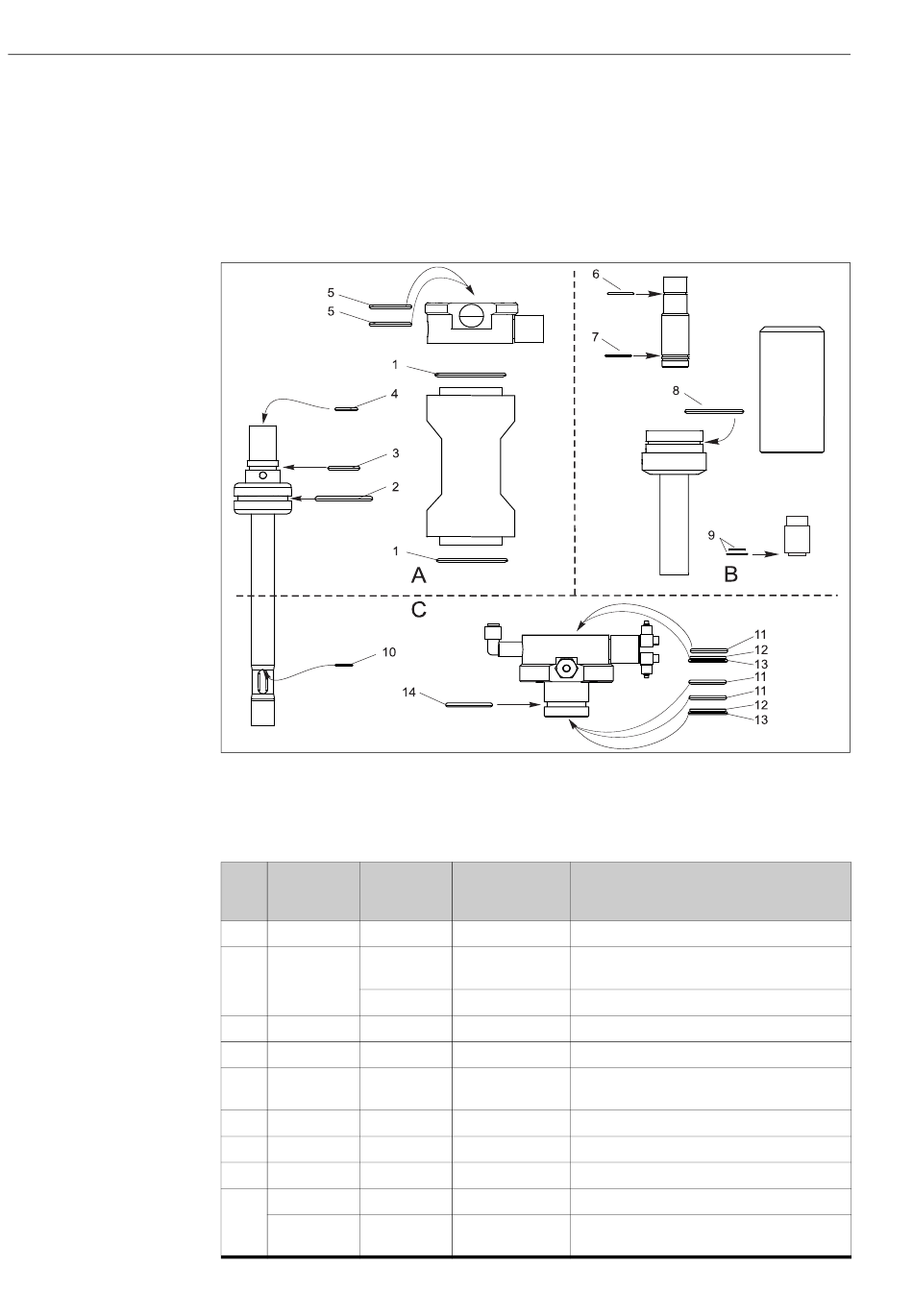

Fig. 21 : Joints toriques de la version à bride
A Joints toriques sans contact avec le produit
B Joints toriques pour version à remplissage KCl
C Joints toriques en contact avec le produit
N° N° kit N° pos. kit
(schéma de
montage)
1 71024454 Pos. 20
Pos. 10
2 71024454
Pos. 140
3 71024454 Pos. 30
4 71024454 Pos. 70
5 71024454 Pos. 40
6 71024454 Pos. 100
7 71024454 Pos. 110
8 71024454 Pos. 120
71024454 Pos. 130
9
71024454 Pos. 150
Taille Remarques/matériau
ID 52.00 W1.50 2x, EPDM
ID 42.00 W4.00 uniquement version à commande pneumatique,
FPM
ID 37.00 W4.00 uniquement version à commande manuelle, FPM
ID 22.00 W3.00 EPDM
ID 11.00 W2.00 FPM
ID 30.00 W3.50 1x, FPM version à commande manuelle
2x, FPM version à commande pneumatique
ID 20.35 W1.78 EPDM
ID 23.52 W1.78 Version à remplissage KCl
ID 55.25 W2.62 Version à remplissage KCl
ID 15.00 W2.00 Version à remplissage KCl (adaptateur dessous)
ID 11.00 W2.00 Version à remplissage KCl (adaptateur à
l' i ntérieur)
