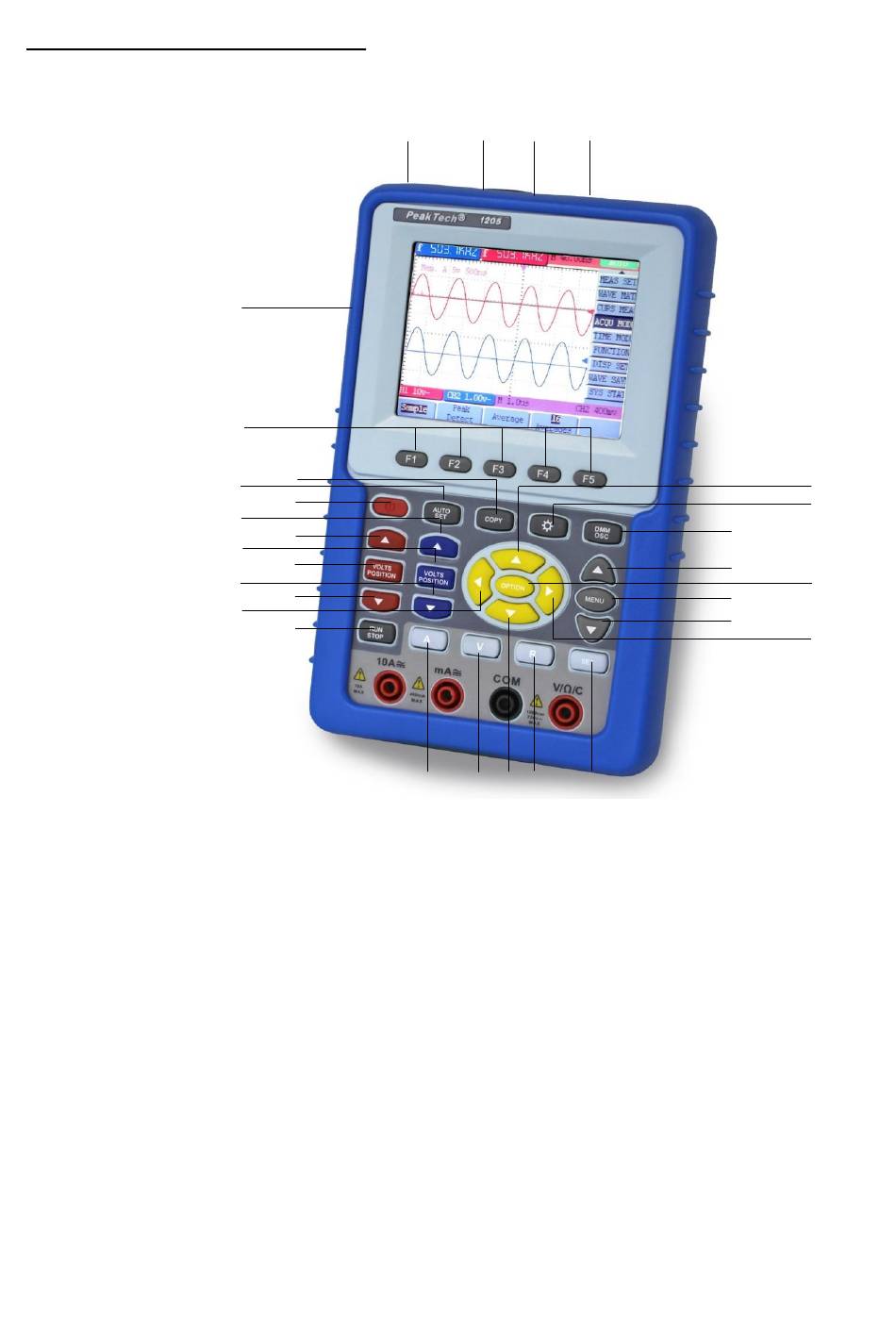

4.2 Panneau avant et touches de curseur
1.
prise de connexion pour l'adaptateur secteur
2. Connexion RS-232
3. Connexion USB
4. Connexion pour un stockage de masse USB (par exemple, une clé USB)
5. Bouton marche/arrêt
6. F1~F5 : Touches de sélection pour le menu de l'écran inférieur.
7. AUTO SET : sélectionne automatiquement le réglage horizontal et vertical, ainsi que le niveau de
déclenchement en fonction du signal d'entrée (fonctionnement en oscilloscope uniquement).
8.
COPY : Sauvegarde la forme d'onde actuelle ou la valeur mesurée sur un périphérique de stockage de
masse USB connecté (clé USB).
9. Flèche en haut (rouge) : Réglage du temps/DIV pour CH1
10. POSITION VOLTS (rouge) : Passage de Volts/DIV à Temps/DIV
11. Flèche vers le bas (rouge) : Réglage de la durée/DIV pour CH1
12. Flèche en haut (bleue) : Réglage du temps/DIV pour CH2
13. POSITION VOLTS (bleu) : Passage de Volts/DIV à Temps/DIV
