5.16. Utilisation de la fonction de calcul des courbes

Lorsque vous additionnez (CH1 + CH2), soustrayez (CH1 - CH2, CH2 - CH1), multipliez (CH1 x CH2) ou
divisez （CH1 / CH2） les courbes entrant dans la voie 1 et 2, l'oscilloscope affiche à l'écran la courbe
mathématique calculée M et les courbes entrant dans la voie 1 et 2.
Les fonctions mathématiques effectuent les calculs pour chaque point des courbes du canal 1 et du canal 2.
Pour utiliser une fonction de calcul :
Appuyez sur la touche MENU et le menu des fonctions s'affiche sur la droite de l'écran.
Appuyez sur le bouton MENU ▲ ou MENU ▼ pour sélectionner Calcul de la forme d'onde. Cinq éléments
de menu apparaissent au bas de l'écran.
Appuyez sur F3 pour sélectionner CH1+CH2 et afficher la courbe M (verte) sélectionnée à l'écran.
Appuyez à nouveau sur F3 pour fermer le calcul de forme d'onde.
4. appuyez sur OPTION et en bas à gauche de l'écran, comme l'indique l'icône de l'ordinateur.
◄/► - CHMath Volts/Div.
▲/▼ CHM Zero
5. Appuyez ensuite sur ▲ (jaune) ou ▼ (jaune) pour régler la position d'affichage vertical de la courbe M.
Appuyez sur ◄ (jaune) ou ► (jaune) pour définir les facteurs de temps pour l'affichage de la courbe M.
5.17. Utilisation d'un périphérique de stockage de masse USB pour stocker des données de courbe ou
des valeurs mesurées
Connectez le périphérique de stockage de masse USB à l'aide du câble adaptateur fourni (Miniport USB à
USB) et raccordez-le à l'appareil. Un message (Périphérique USB connecté) apparaît à l'écran. Dans le menu
de l'oscilloscope "Display", sous le réglage "Carry", réglez si un fichier d'image (bitmap) ou un fichier de
valeur mesurée (vector) doit être sauvegardé lorsque la touche est pressée. Appuyez ensuite sur la touche
COPY pendant une mesure d'oscilloscope ou de multimètre pour enregistrer une capture d'écran (.bmp) ou
un fichier de mesure (.bin) sur la mémoire USB. Après la sauvegarde, un message apparaît (USB save
successfully) et le fichier a été sauvegardé. Ouvrez les fichiers vectoriels (.bin) avec le logiciel PC fourni ou
utilisez directement le fichier image (.bmp).

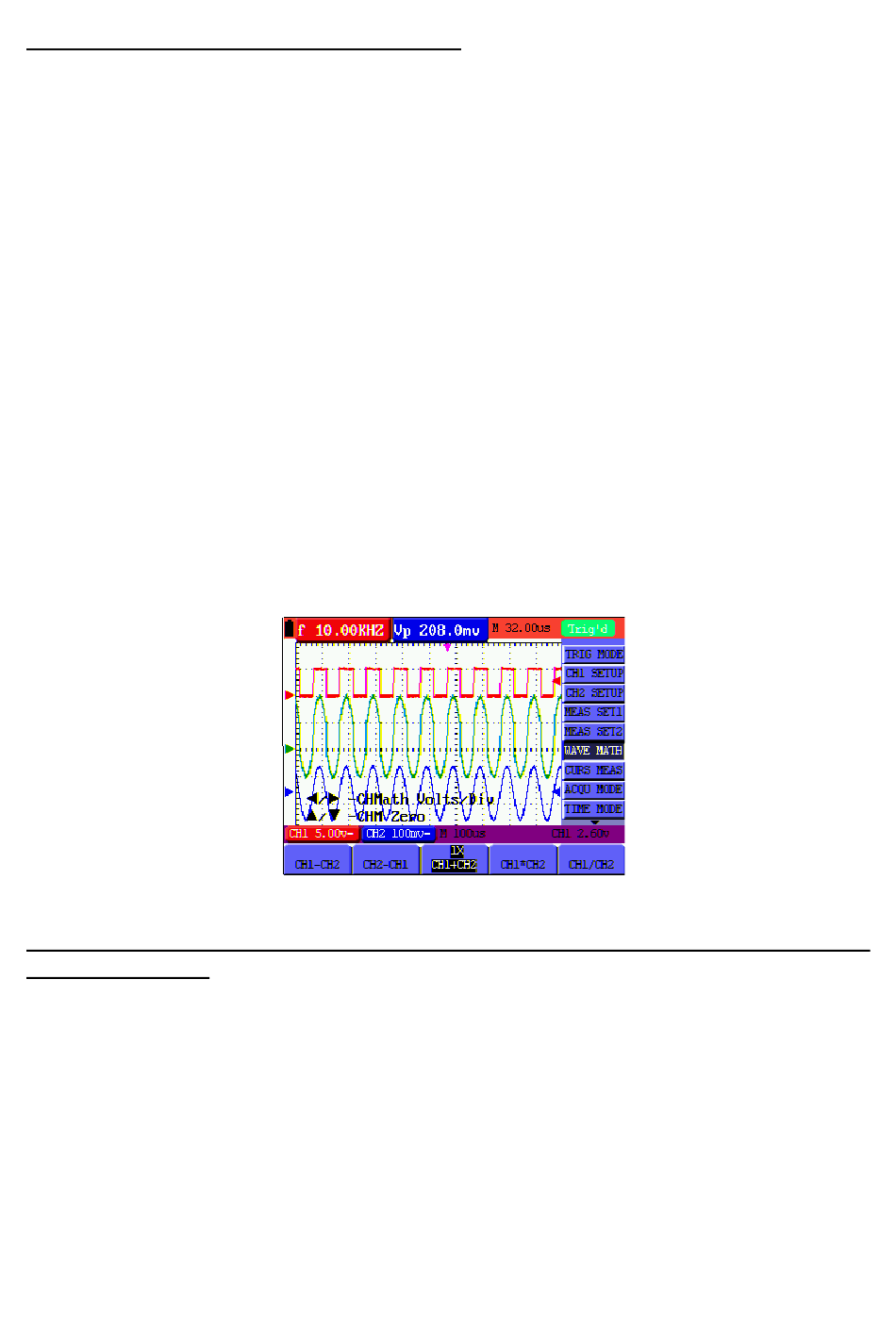

Figure 18 : Fonction de calcul des courbes
