7.1.2 Ouvrir et fermer le canal
Exemple : Canal 1 :
*Appuyez d'abord sur
*Appuyez d'abord sur la
7.1.3 Réglage de l'amortissement de la sonde
Pour éviter des tensions d'entrée excessives, nous recommandons de régler l'atténuation de la sonde sur 10X.
Si vous avez réglé l'atténuation de la sonde sur 10X, vous devez augmenter le niveau d'affichage de 10X pour
que l'amplitude affichée corresponde à l'amplitude réelle.
Appuyez sur F3 Probe pour régler le niveau d'atténuation de la sonde.
Niveau d'atténuation de la sonde et réglage du menu correspondant
Niveau d'atténuation de la sonde
1:1
10:1
100:1
1000:1
7.1.4 Réglage de la forme d'onde inversée
Forme d'onde inversée : le signal affiché est inversé de 180°.
*Appuyez sur la
touche F4 pour effectuer l'inversion.
*Appuyer à nouveau sur F4 annule l'inversion.

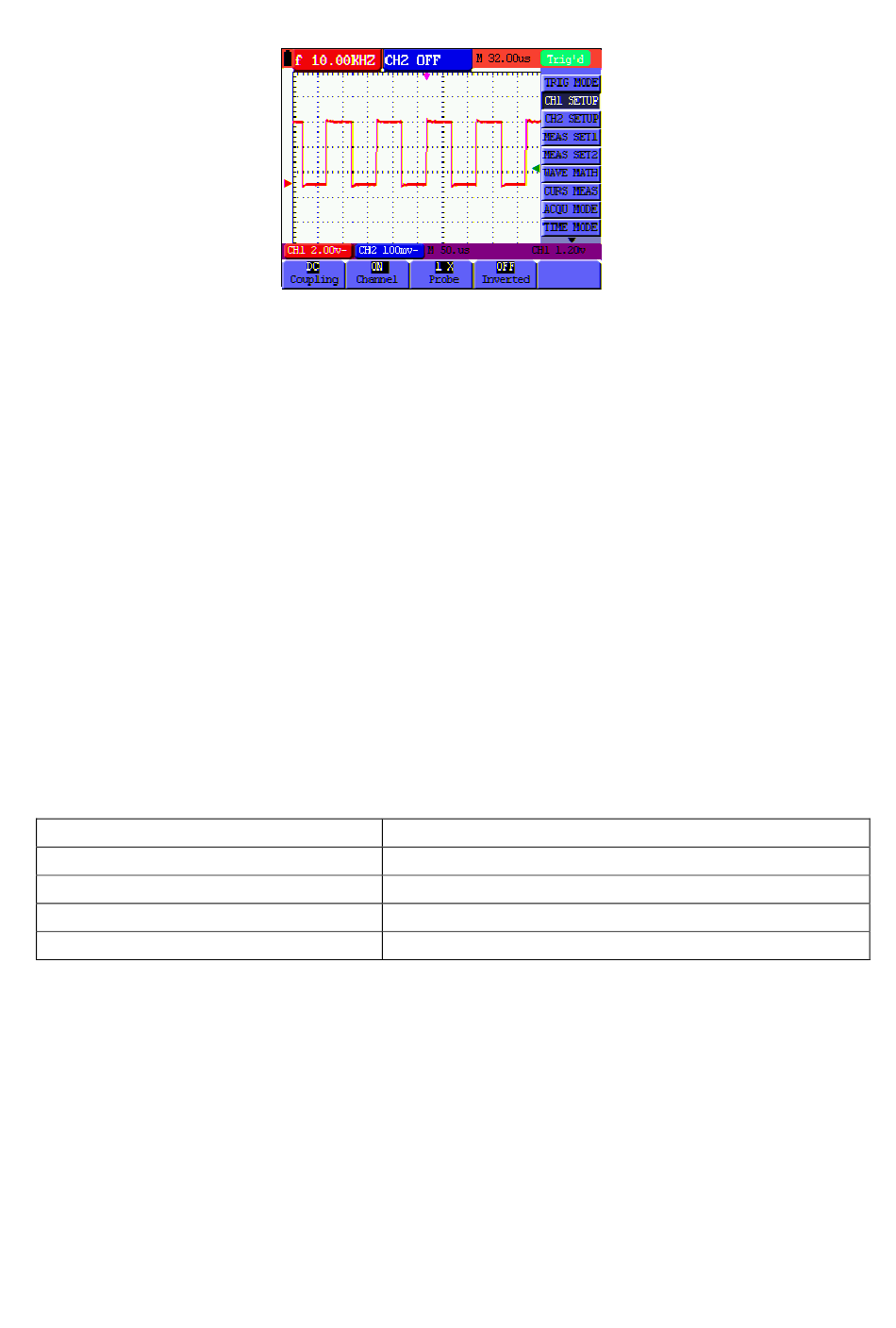

Figure 36 : couplage DC
le bouton F2 Channel puis sur OFF pour fermer le canal 1.
touche F2 Channel, puis sur ON pour ouvrir le canal 1.
réglage du menu correspondant
10X
100X
1000X
1X
29
