7.4.1 Déclencheur de front
Le déclenchement sur front est un mode dans lequel le déclenchement est déclenché lorsque le seuil de
déclenchement du front du signal d'entrée est dépassé. Lorsque le déclenchement par le bord est sélectionné,
l'impulsion de déclenchement se produit sur le front montant ou descendant du signal d'entrée.
Menu de déclenchement du bord
Menu
des
Paramètres
fonctions
Pente
Rising
Falling
Source :
CH1
CH2
Mode
de
Voiture
déclenchement
Normal
Simple
Menu
des
Paramètres
fonctions
Accouplement
AC
DC
HF Rjc
LF Rjc
Sens

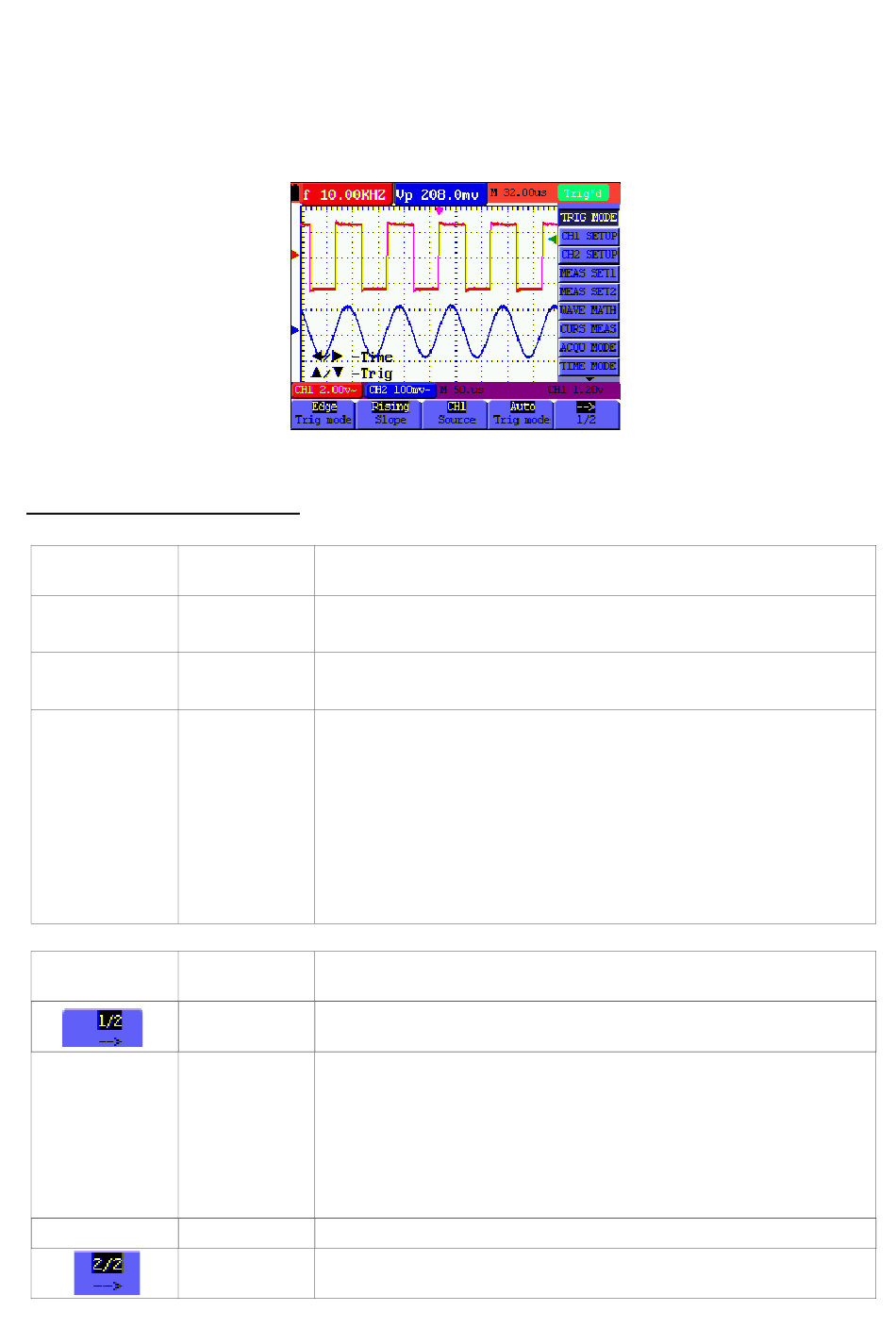

Figure 38 : Déclenchement par le bord
Description
Déclenchement du front montant du signal
Déclenchement du front descendant du signal
CH1 est utilisé comme source de déclenchement
CH2 est utilisé comme source de déclenchement
Les signaux d'entrée sont constamment affichés à l'écran, quels que
soient les réglages du déclencheur.
Les signaux d'entrée ne sont affichés à l'écran que si les paramètres de
déclenchement s'appliquent.
Vous pouvez déclencher manuellement à tout moment en appuyant sur
la touche "RUN/STOP". Une fois la forme d'onde acquise, l'oscilloscope
arrête de se déclencher et attend une nouvelle commande de
déclenchement.
Description
Passer au menu suivant
Déclenche uniquement la partie CA de la forme d'onde.
Déclenchement de la forme d'onde entière (DC+AC)
Filtre les composantes haute fréquence de la forme d'onde pendant le
déclenchement.
Filtre les composantes de basse fréquence de la forme d'onde pendant
le déclenchement.
Réglage de la sensibilité de la gâchette
Retour au menu précédent
32
