Montage
A
1
320 (12.6)
14
5
Montage
5.1
Dimensions du LT5
Les dimensions des composants communs sont utilisées pour les conditions de montage.
Contacter Endress+Hauser en cas d' u tilisation de composants différents.
5.1.1

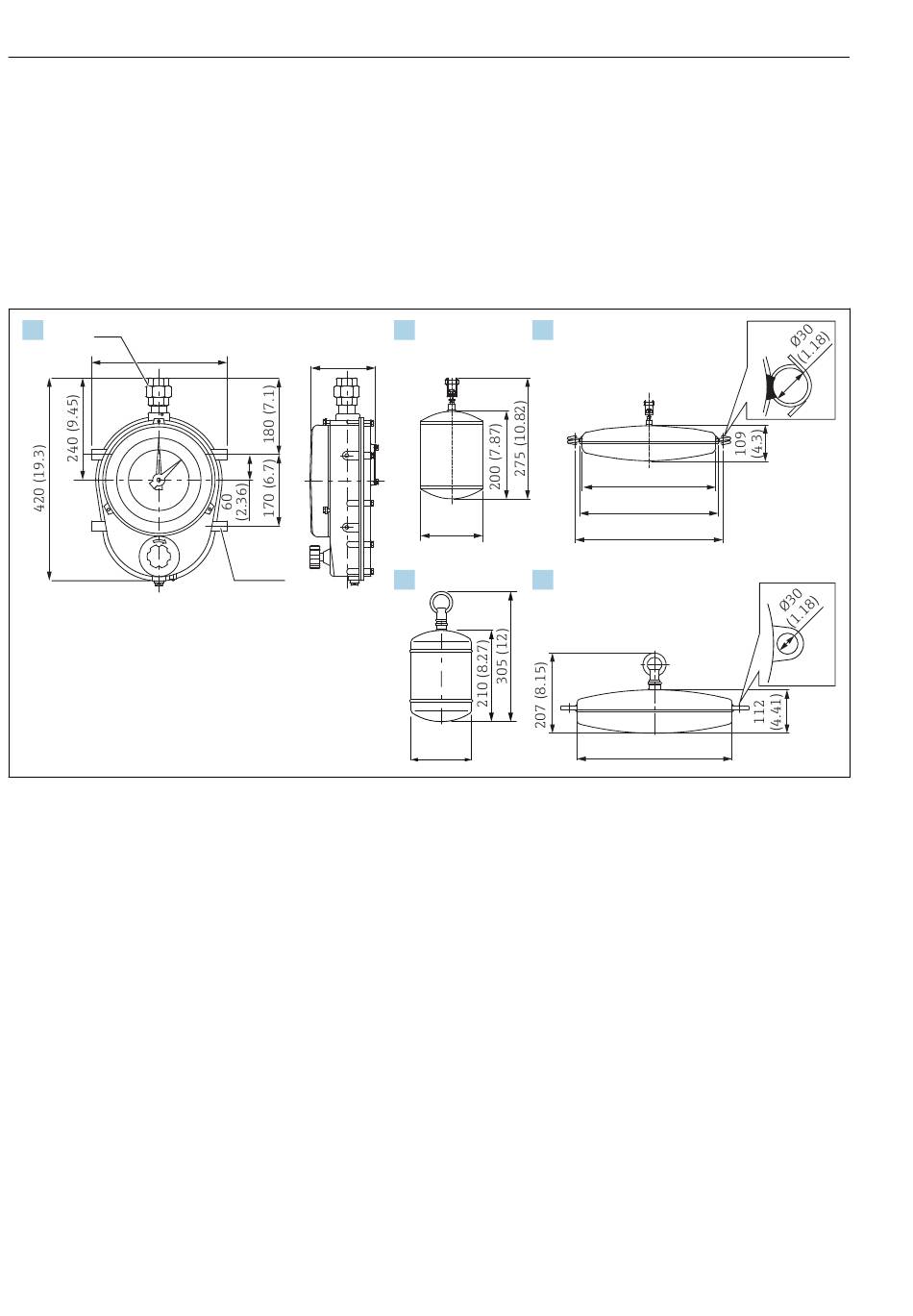

Dimensions du LT5-1 (vissé, type basse pression)
153
(6.02)
4-M10
3
Dimensions du LT5-1 / flotteur. Unité de mesure mm (in)
A
Tête de mesure (ADC12)
B
Flotteur φ140 (SUS316)
C
Flotteur φ400 (SUS316)
D
Flotteur φ140 (PVC)
E
Flotteur φ400 (PVC)
1
Écrou de serrage (choisir parmi JIS Rc 1-1/2 / ANSI NPT 1-1/2 ; en l' a bsence d' é crou de serrage, choisir Rp
1-1/2)
B
C
Ø140
(5.51)
D
E
Ø140
(5.51)
Jaugeur à flotteur LT5
Ø400 (15.74)
Ø410 (16.14)
440 (17.32)
Ø400 (15.74)
Endress+Hauser
A0041186
