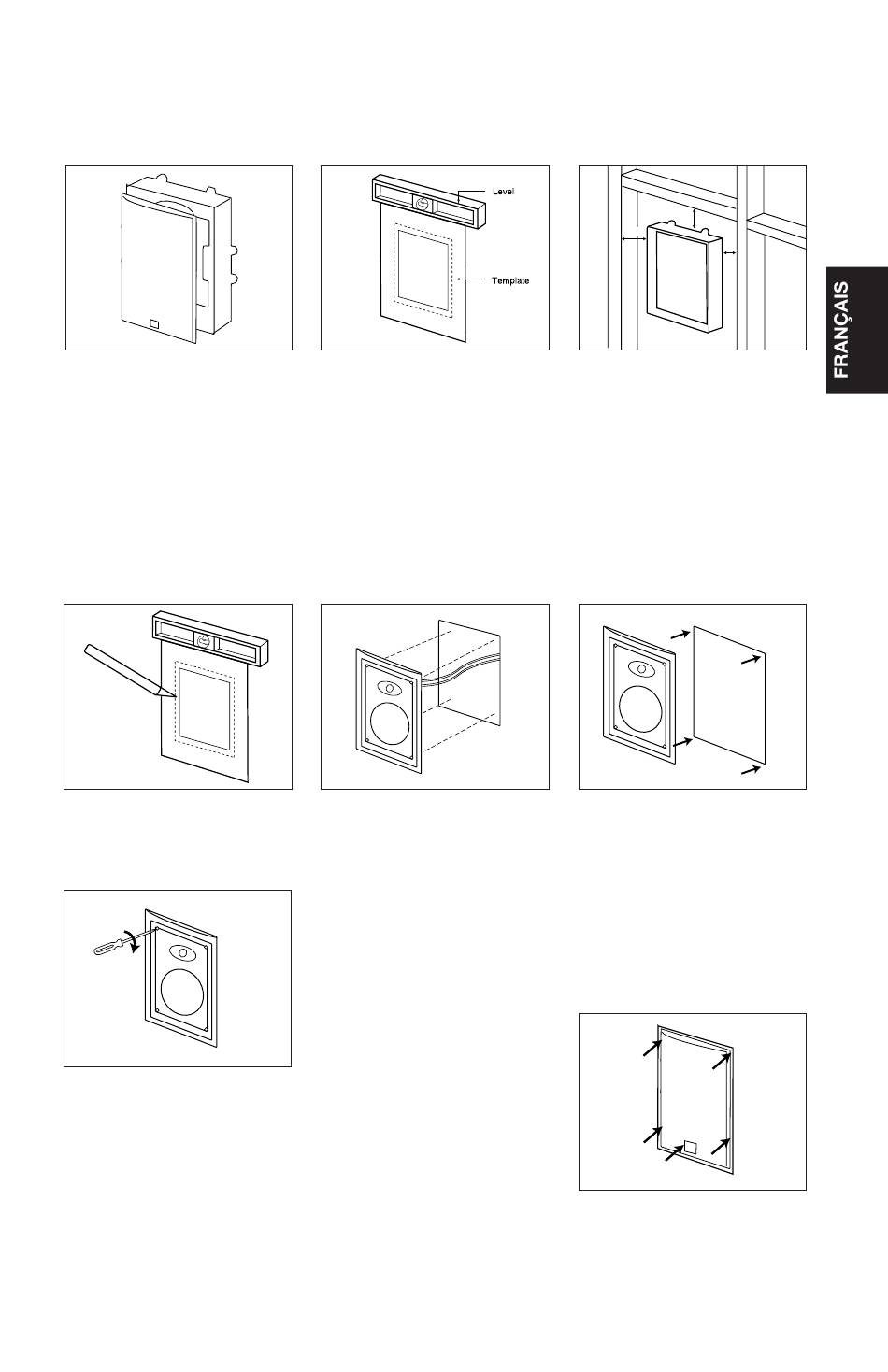

SUR CLOISONS EXISTANTES
SP5, SP6, SP8
Déposer la grille en tirant sur la
languette de papier.
En l'absence de languette,
utilisez un trombone déplié,
insérez-le dans un des orifices
de la grille, et tirez précaution-
neusement pour déposer celle-
ci.
Découpez la cloison.
Tournez vers la droite chacune
des vis à tête cruciforme pour
que les languettes de fixation
assujettissent par l'arrière la
plaque à la cloison.
Localisez l'emplacement qui
convient pour installer
l'enceinte.
Nota : Retirez l'écran de
protection contre la peinture au
moment de perforer. Utilisez le
gabarit extérieur pour le trou à
pratiquer dans la cloison.
Raccordez les fils aux bornes
des enceintes.
Les enceintes SoundPoint intè-
grent une technique de mon-
tage des tweeters avec assise
pivotante qui permet d'orienter
ceux-ci et donc de diriger plus
précisément les hautes fré-
quences aux fortes caractéris-
tiques directionnelles vers la
position d'écoute, à hauteur
des oreilles. Avant d'installer la
grille de l'enceinte, pressez
doucement sur le bord
supérieur du pivot pour régler
le positionnement du haut-
parleur, qui peut tourner de
15 degrés tous azimuts ;
n'essayez pas de le faire
≥1/2"
≥1/2"
≥1/2"
Nota : Ne placez pas l'enceinte
trop près du bâti afin de
ménage un espace suffisant
pour permettre aux languettes
de fixation de pivoter en
position.
Placez le cadre de montage
dans le trou pratiqué dans la
cloison.
pivoter au delà. Vous pouvez
aussi faire pivoter le tweeter
pour orienter le logo JBL
comme vous l'entendez.
Remettre la grille en place.
5
