3.2 Modérateur de tirage
Dans le cas de tirage trop important, par exemple, très souvent dans le cas
de conduits d'une hauteur supérieure à 6 mètres, nous vous conseillons
vivement la pose d'un modérateur de tirage afin d'optimiser le rendement et
l'autonomie de votre installation.
Il doit être raccordé au conduit de raccordement et installé dans le local où
se trouve l'insert à bouilleur.
S'il se trouve à l'intérieur de la hotte, il doit être visible et accessible, afin
de permettre facilement le réglage et l'entretien (voir notice du modérateur).
La circulation d'air de convection à l'intérieur de la cheminée et sous
l'insert à bouilleur est indispensable.
Prévoir un accès au raccordement hydraulique du réseau du chauffage
central dans la niche, par exemple, ou par une trappe d'accès dans
l'habillage ou dans le coffrage.
IMPORTANT : La liaison de l'extrémité de raccordement avec le conduit
existant doit toujours se faire, dans le cas de sections différentes, avec des
pentes à 45° minimum formant un entonnoir afin d'éviter les accumulations
de suies.
Pour les éléments métalliques, se servir des accessoires de liaison
spécifiques du fabricant. Les emboîtements pour les tuyaux métalliques
simple paroi doivent être au moins de 80 mm et 40 mm lorsqu'ils sont
équipés de joints.
Tous les conduits de raccordement devront être recouvert d'une isolation
spéciale : laine de roche classée MO ; la face aluminium doit être tournée
vers l'extérieur. L'ensemble sera maintenu par des colliers sur le conduit de
raccordement ou utiliser du tuyau de raccordement inox isolé, pour limiter
les risques de condensations importantes avec l'insert.
3.3 Installation de chauffage central
Il convient de s'assurer que la puissance à l'eau de l'insert est adaptée à la
puissance totale des radiateurs.
Notre appareil possède une régulation basée sur la température de l'eau, les
installations doivent être réalisées en conséquence ;
Nous recommandons des installations simples, fonctionnant partiellement en
thermosiphon, avec distribution du type dit « en parapluie », en utilisant des
sections de conduits compatibles avec les pertes de charges de l'installation.
En effet, ces types d'installation permettent de ralentir la surchauffe de l'eau
dans l'insert en cas de panne de l'accélérateur ou de panne de secteur.
Les installations fonctionnant uniquement en thermosiphon ne sont
pratiquement plus utilisées, on adjoint généralement un accélérateur.
D'une façon générale, la puissance de l'appareil doit être correctement
adaptée aux besoins de l'installation, compte tenu des indications techniques
données par le constructeur.
Afin d'éviter tout entartrage ou corrosion par l'eau :
1.
Il faut tenir compte des caractéristiques de l'eau utilisée,
2.
L'installation sera conçue de telle sorte que les remplissages et
les apports d'eau soient aussi limités que possible et toujours
contrôlables. Tout système non contrôlé de remplissage
automatique est prohibé. Les mesures préconisées ci-dessus sont
essentielles mais ne suffisent pas à elles seules à garantir dans
tous les cas le non entartrage, et la non corrosion du côté eau des
inserts, elles ne sont donc pas limitatives.
Dans tous les cas, il doit être prévu un contrôle des apports d'eau. Les trop-
pleins de vidange doivent être parfaitement visibles.
www.pieces-de-poele.com
Pour éviter les chocs thermiques, coups de feu, corrosions côté produits de
la combustion, l'installation sera conçue et comportera les avertissements
nécessaires de façon que pendant le fonctionnement de l'appareil :
1.
le débit d'eau traversant l'insert, et exception faite si
l'installation est destinée à fonctionner en thermosiphon, reste
compris entre plus ou moins 20% du débit normal, et que toute
variation de débit soir progressive. Le refroidissement permanent
des parois des bouilleurs est assuré par la circulation de l'eau,
aussi ne faut-il jamais mettre un insert en service avant que la
circulation d'eau normale soit assurée. Inversement, il ne faut
jamais interrompre la circulation d'eau avant que le foyer soit
arrêté et que les pièces du foyer soient suffisamment refroidies.
2.
la température maximale de l'eau de départ des « chaudières »
doit toujours, et à tout moment, rester inférieure à 10°C au moins
à la température de vaporisation.
Évacuation des produits à la combustion.
Le dispositif d'évacuation des fumées doit permettre en régime établi :
1.
Se réaliser la dépression indiquée sur la notice (10 à 20 Pa),
2.
Si l'installation est éventuellement équipée d'un modérateur de
tirage, celui-ci doit être réglé de façon à ne pas faire tomber la
dépression au-dessous du chiffre indiqué par le constructeur.
3.
D'assurer l'évacuation correcte des produits de la combustion.
L'installateur doit prendre les dispositions sur place pour que les
ventilations, la cheminée et son raccordement, soient conformes
aux caractéristiques de fonctionnement du matériel, aux règles de
l'art, et aux réglementations en vigueur.
Installation autonome
Dans le cas d'installation autonome telle que l'insert seul, employer un vase
d'expansion ouvert comme dispositif de sécurité.
Compte tenu de la forte inertie calorifique de cet insert à bouilleur, la
capacité du vase d'expansion ne doit pas être inférieure à 20% du volume
d'eau contenu dans l'installation. Le vase doit se trouver au point le plus
haut de l'installation.
De part sa position, il y aura lieu de calorifuger soigneusement le vase
contre le gel. Une précaution supplémentaire consiste à le mettre en
circulation comme un radiateur avec une tuyauterie en ¾' (20.27), muni
d'un organe pour équilibrer le débit.
Tube de sécurité
Le tube de sécurité reliant l'insert au vase d'expansion ouvert doit avoir une
section minimale de 1' (26.34). Nous conseillons 1'1/4 (33.42).

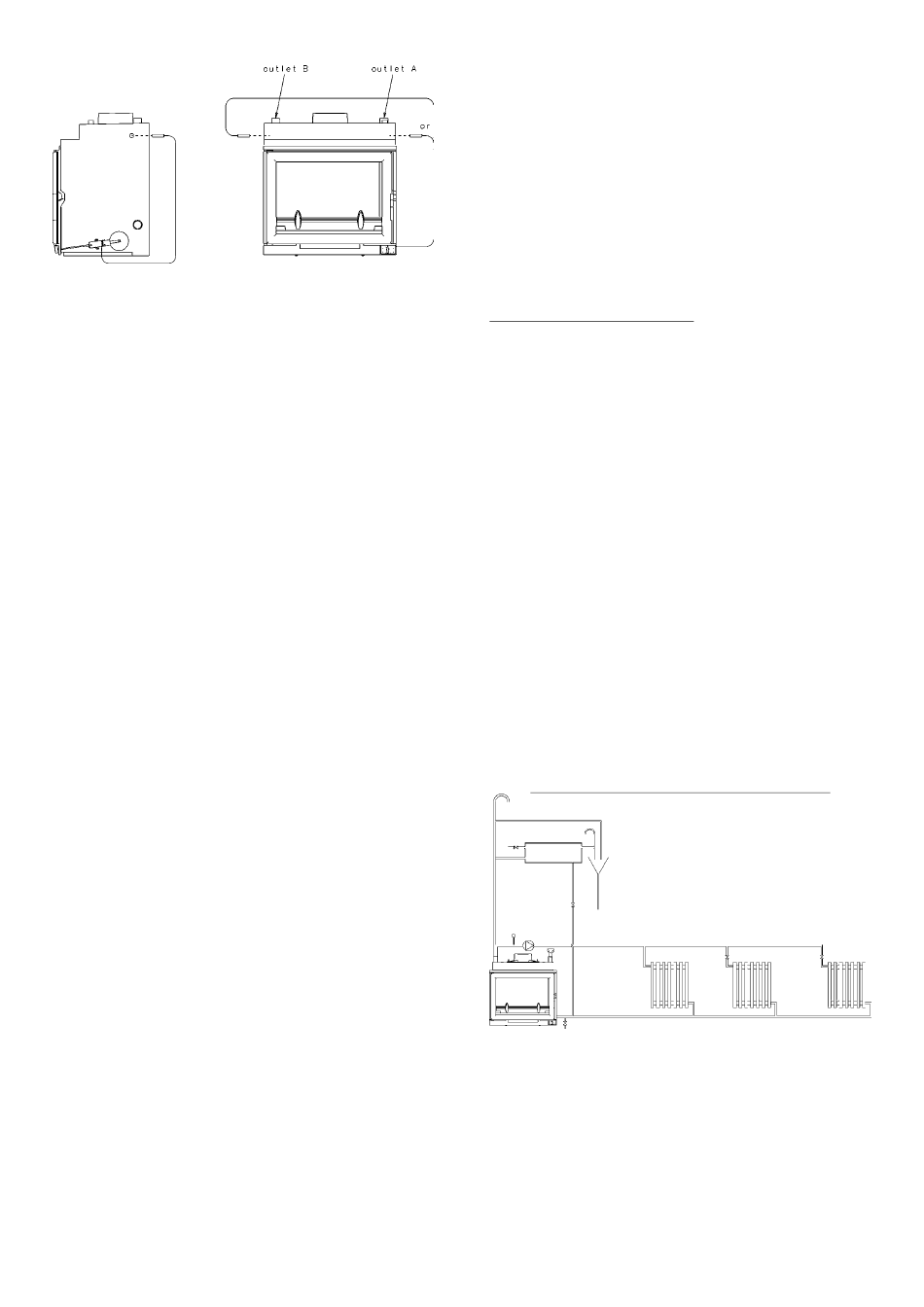

Exemple de schéma de principe d'une installation autonome
L'appareil chauffe toute l'installation à lui seul.
Principe à utiliser si votre installation nécessite une puissance ne dépassant
pas 10 kW et si vous disposez d'une réserve de bois suffisante.
Vanne à 4 voies
Nous recommandons l'utilisation d'une vanne mélangeuse à 4 voies. Elle
offre plusieurs avantages :
1)
il est possible d'obtenir de l'eau dans le
ballon à une température supérieure à
l'eau contenue dans les radiateurs.
