5
Appareil de régulation Logamatic R5313
Niveaux de menus
Si plusieurs menus ou fonctions sont disponibles dans un niveau :
▶ Effleurer l'emplacement souhaité (fonction) sur l'écran.
1 2
3
4
9
8

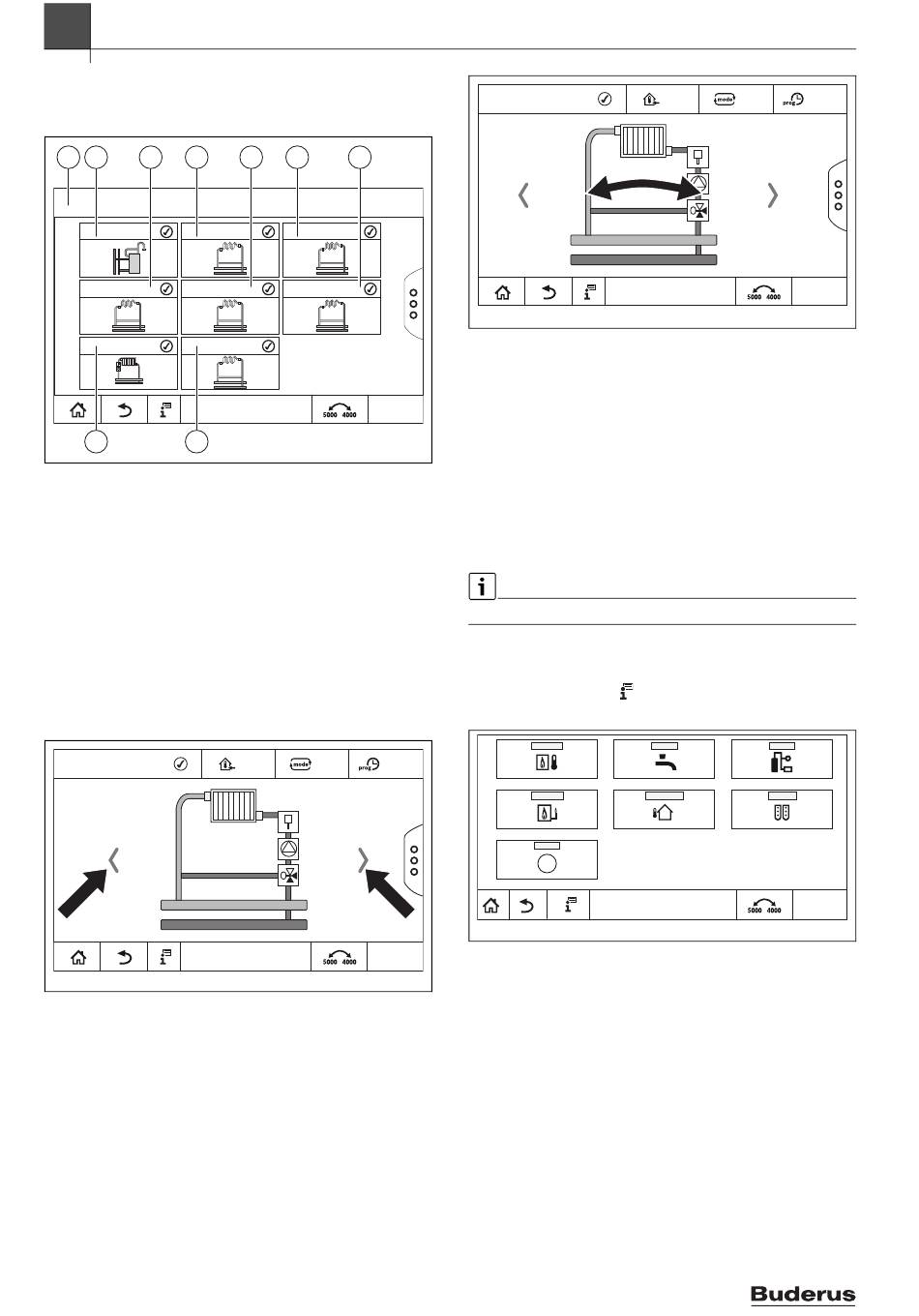

Fig. 13 Aperçu du circuit de chauffage (exemple)
[1]
Tableau de régulation 00 > Système
[2]
Eau chaude sanitaire
[3]
Circuit de chauffage 03
[4]
Circuit de chauffage 01
[5]
Circuit de chauffage 04
[6]
Circuit de chauffage 02
[7]
Circuit de chauffage 05
[8]
Circuit de chauffage 07
[9]
Circuit de chauffage 06
Pour sélectionner une autre fonction dans un niveau de menu :
▶ Effleurer les flèches à droite ou à gauche sur l'écran.
-ou-
▶ Glisser avec le doigt sur l'écran, vers la droite ou la gauche.
Fig. 14 Défiler
-ou-
▶ Glisser avec le doigt sur l'écran.
14
5
6
7
12:00
0010006525-003
50 °C
on/off
30 %
12:00
0010006536-003
Fig. 15 Glisser
Affichage des circuits de chauffage
L'affectation de la désignation des circuits de chauffage dépend de
l'emplacement où le module de circuit de chauffage est inséré. Les cir-
cuits de chauffage sont numérotés dans le même ordre que les emplace-
ments. C'est-à-dire que les circuits de chauffage sur l'emplacement 1
sont affichés sur l'écran comme circuits de chauffage 01 et 02. Les cir-
cuits de chauffage de l'emplacement 2 sont affichés comme circuits 03
et 04. Si un autre module est inséré dans un emplacement, ces numéros
de circuits de chauffage sont supprimés. Si un nom a été attribué au
circuit de chauffage, celui-ci s'affiche.
5.4.5
Appeler les sous-menus
Respecter la documentation technique du régulateur installé.
5.4.6
Menu Info
Pour afficher les informations concernant l'installation ou le système :
▶ Appuyer sur le symbole
.
▶ Effleurer la zone souhaitée dans le menu infos.
i
Fig. 16 Aperçu du menu infos
Selon la zone, les informations suivantes s'affichent :
• Etats des dispositifs de sécurité
• Températures
• Modes de service
• Heures de service
Logano plus – 6721846586 (2021/10)
50 °C
on/off
30 %
12:00
0010006537-003
12:00
0010009883-001
