Fig. 1

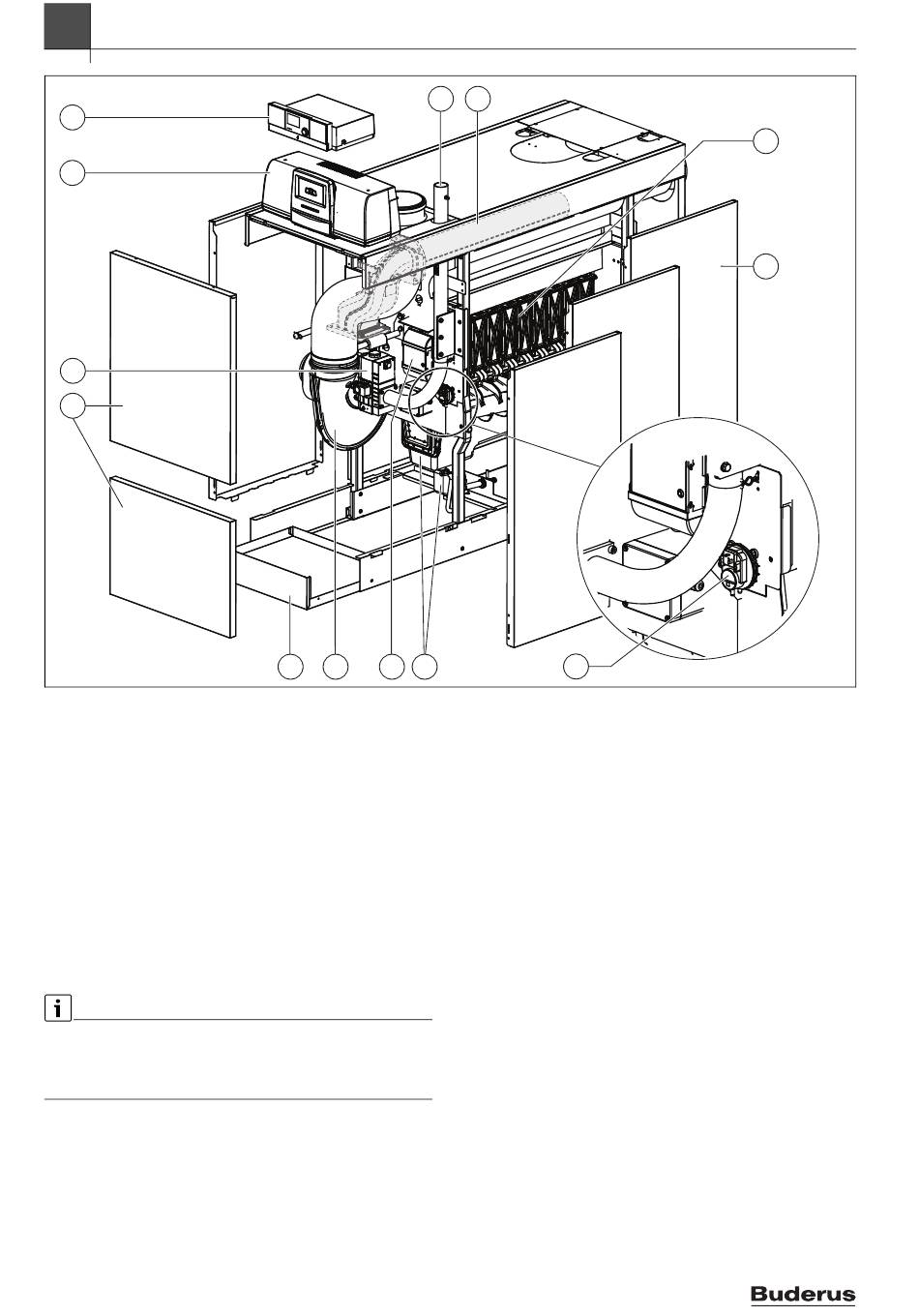

Composants principaux Logano plus KB472, 350...500 kW (représenté sur le schéma : version droite ; la trappe de visite ainsi que le départ et
le retour sont placés à droite)
[1]
Panneau avant de la chaudière (2 parties)
[2]
Bloc gaz
[3]
Appareil de régulation Logamatic 5313 (option)
[4]
Appareil de régulation Logamatic MC110 (option)
[5]
Tuyau de raccordement du gaz
[6]
Brûleur gaz avec rampe de combustion
[7]
Bloc chaudière avec isolation thermique
(représenté sans isolation thermique)
[8]
Habillage de chaudière
[9]
Pressostat
[10] Réservoir à condensats et siphon
[11] Automate de combustion
[12] Ventilateur
[13] Tôle de fond
La version représentée de la chaudière est la version droite. Les trappes
de visite ainsi que le départ et le retour sont placés à droite.
Pour le modèle gauche, la trappe de visite ainsi que le départ et le retour
sont placés à gauche.
6
5
13
12
11
10
6
9
2.3.2
Commande et contrôle de l'installation de chauffage via
l'application ou le portail Internet
Nous proposons, en combinaison avec l'appareil de régulation corres-
pondant, un large programme de produits pour le contrôle, le diagnostic
et le réglage de la chaudière au sol via terminaux, PC ou tablettes.
Logano plus – 6721846586 (2021/10)
7
8
0010034889-001
