Bellcome advanced Manuel De L'utilisateur page 67

Vooraanzicht

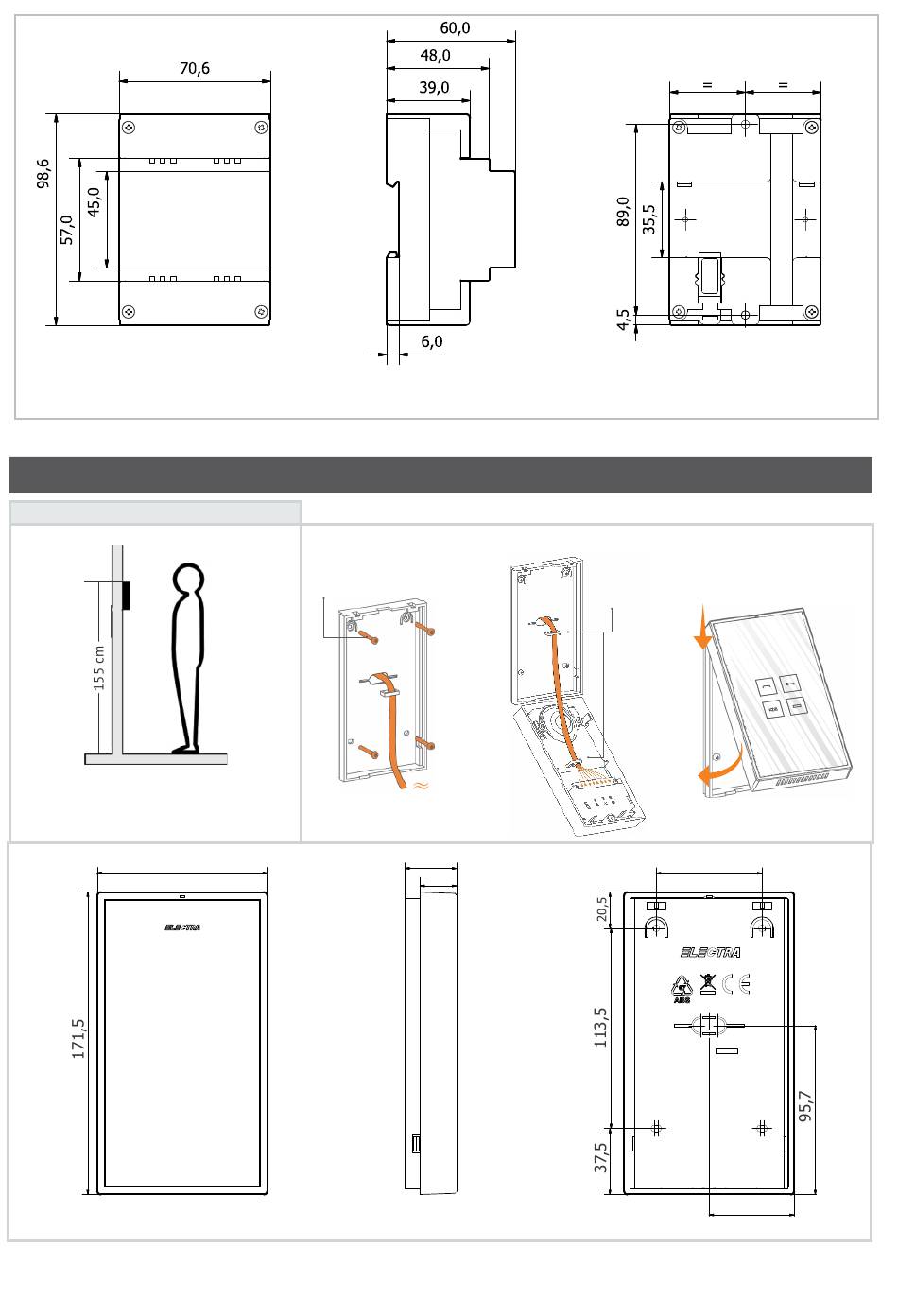

4.5 Installeren van de audio-terminals
Voor aanvang....
De terminal zal op een hoogte van
155 cm geplaatst worden
(aanbevolen hoogte).
96,5
Vooraanzicht
Zijaanzicht
Schroef A3,5 × 35(32)
(4 stuks)
18 cm
Kabellengte
(vanaf de wand)
29,5
21
Zijaanzicht
Achteraanzicht
Onderdelen
voor het
vastzetten-
geleiden
van kabels
1
2
60,0
48,2
Achteraanzicht
67/92
