Raccordement électrique
5.1.2 Rail de montage des câbles
1

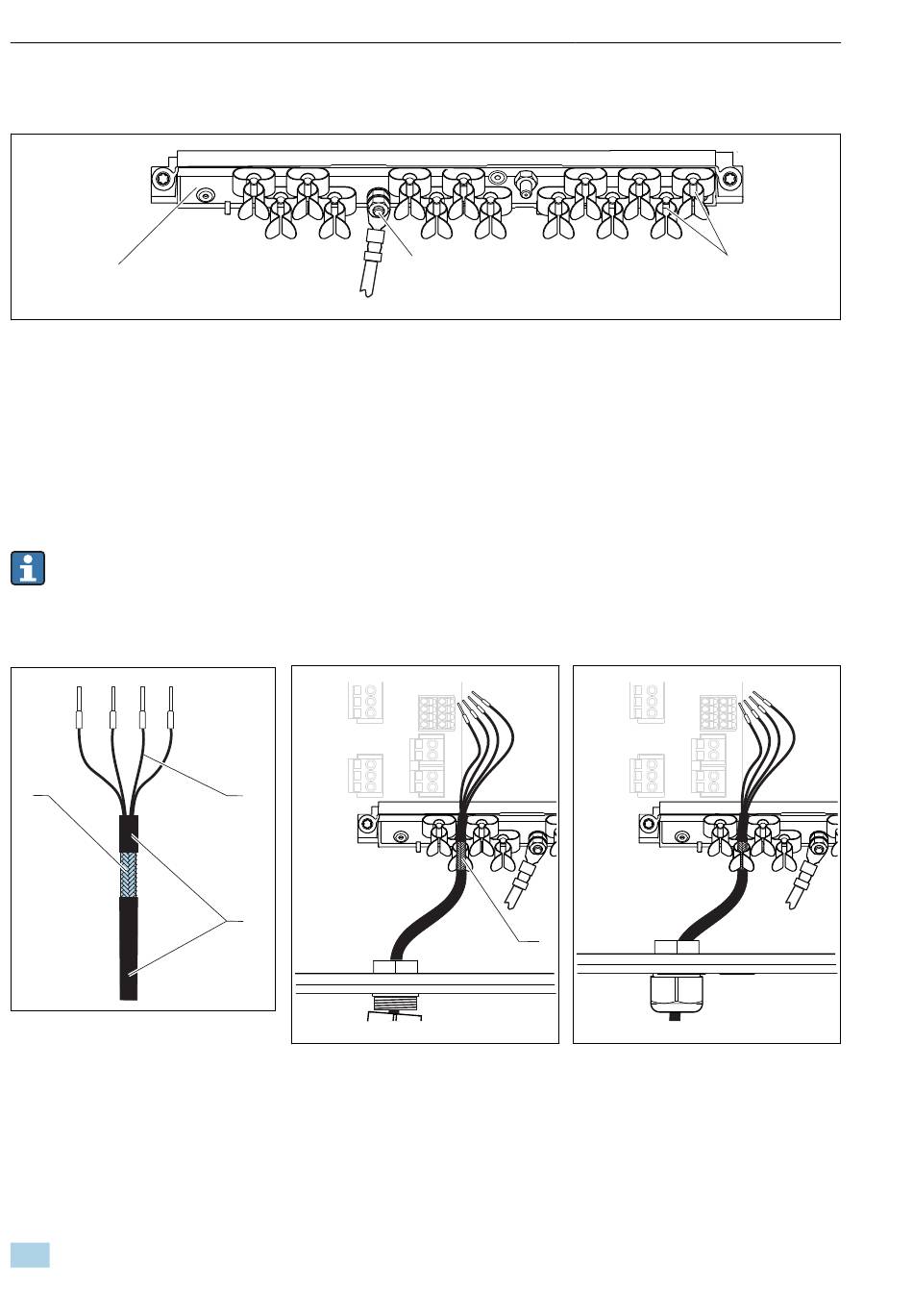

 19 Rail de montage des câbles et sa fonction (appareil de terrain)
1 Rail de montage des câbles
2 Boulon fileté (raccordement du fil de terre, point central
de mise à la terre)
5.1.3 Raccordement du blindage de câble
Le câble du capteur, le câble du bus de terrain et le câble Ethernet doivent être blindés.
Si possible, n' u tiliser que des câbles d' o rigine préconfectionnés.
Gamme de serrage des colliers de câble : 4 ... 11 mm (0,16 ... 0,43 in)
Exemple de câble (ne correspond pas nécessairement au câble d' o rigine fourni)
1
 20 Câble préconfectionné
1 Blindage extérieur (mis à nu)
2 Fils avec embouts
3 Gaine de câble (isolation)
1) Respecter les instructions figurant dans la section "Garantir l' i ndice de protection" (→  46)
1. Desserrer un presse-étoupe approprié sur le dessous du boîtier.
26
2
2
3
 21 Raccorder le câble au
collier de mise à la terre
4 Collier de mise à la terre
3 Colliers de câble (fixation et mise à la terre des
câbles de capteur)
4
A0045763
 22
Le blindage de câble est mis à la terre à
l' a ide du collier de mise à la terre
Liquiline CM44P
3
A0048299
A0045764
Presser le câble dans le
collier de mise à la terre
1)
