INSTRUCTIONS DE MONTAGE
15.0 m
PRINCIPALES CARACTÉRISTIQUES
• Caméra de recul compacte et haute résolution pour les véhicules
MERCEDES Sprinter et VW Crafter
• Installation "Plug & Play" facile
• Micro intégré
• Mode jour/nuit contrôlé par LDR avec 6 LED IR à vision nocturne
• Réglage manuel de la section verticale de l'image en 3 étapes
• Câble en 3 parties, avec des longueurs de câble de 0,7 m + 15 m
+ 0,7 m
LA DESCRIPTION
La caméra de recul spéci que au véhicule ZENEC ZE-RCE4606
remplace le troisième feu stop d'origine de votre MERCEDES Sprinter
ou VW Crafter.
Bien sûr, vous n'avez pas à vous passer du troisième feu stop. Le
module de caméra ZENEC prend le relais du feu stop d'origine, pour
une simple mise à niveau "Plug & Play" se connectant au câble monté
sur le véhicule.
Un microphone intégré et un système d'éclairage nocturne IR-LED
font également partie de la caméra ZE-RCE4606.
Ce produit est compatible avec une grande variété de récepteurs A/V
2-DIN du marché secondaire et la gamme de produits ZENEC E>GO,
y compris les Infotainers et Naviceivers ZENEC 2-DIN.
MISE EN GARDE :
Utilisez exclusivement le câble de connexion fourni. Le modifier ou le remplacer annulera votre garantie.
La caméra est étanche à l'eau et à la poussière et a été homologuée selon la norme internationale IP68. Cependant, le
nettoyage du véhicule à l'aide d'appareils à jet d'eau et de vapeur à haute pression peut toujours endommager les modèles de
caméras IP68 par intrusion d'eau. Gardez une distance d'au moins un mètre entre la buse d'eau et le boîtier de la caméra.
INSTALLATION
Utilisez un tournevis cruciforme pour retirer les deux vis à
gauche et à droite du troisième feu stop. Retirez délicatement
le feu stop et débranchez la prise à l'arrière. Vous devez
maintenant desserrer l'ampoule d'origine du troisième feu
stop et l'insérer dans le module ZENEC. Le joint d'étanchéité
fourni doit également être collé sur le module ZENEC a n
d'étanchéi er le montage. Si nécessaire, nettoyez la zone
autour du trou de montage du feu stop.
ZENEC by ACR AG ∙ Bohrturmweg 1 ∙ CH-5330 Bad Zurzach ∙ Suisse
Représentant légal UE : ACR S & V GmbH ∙ Industriestraße 35 ∙ D-79787 Lauchringen ∙ Allemagne
www.zenec.com

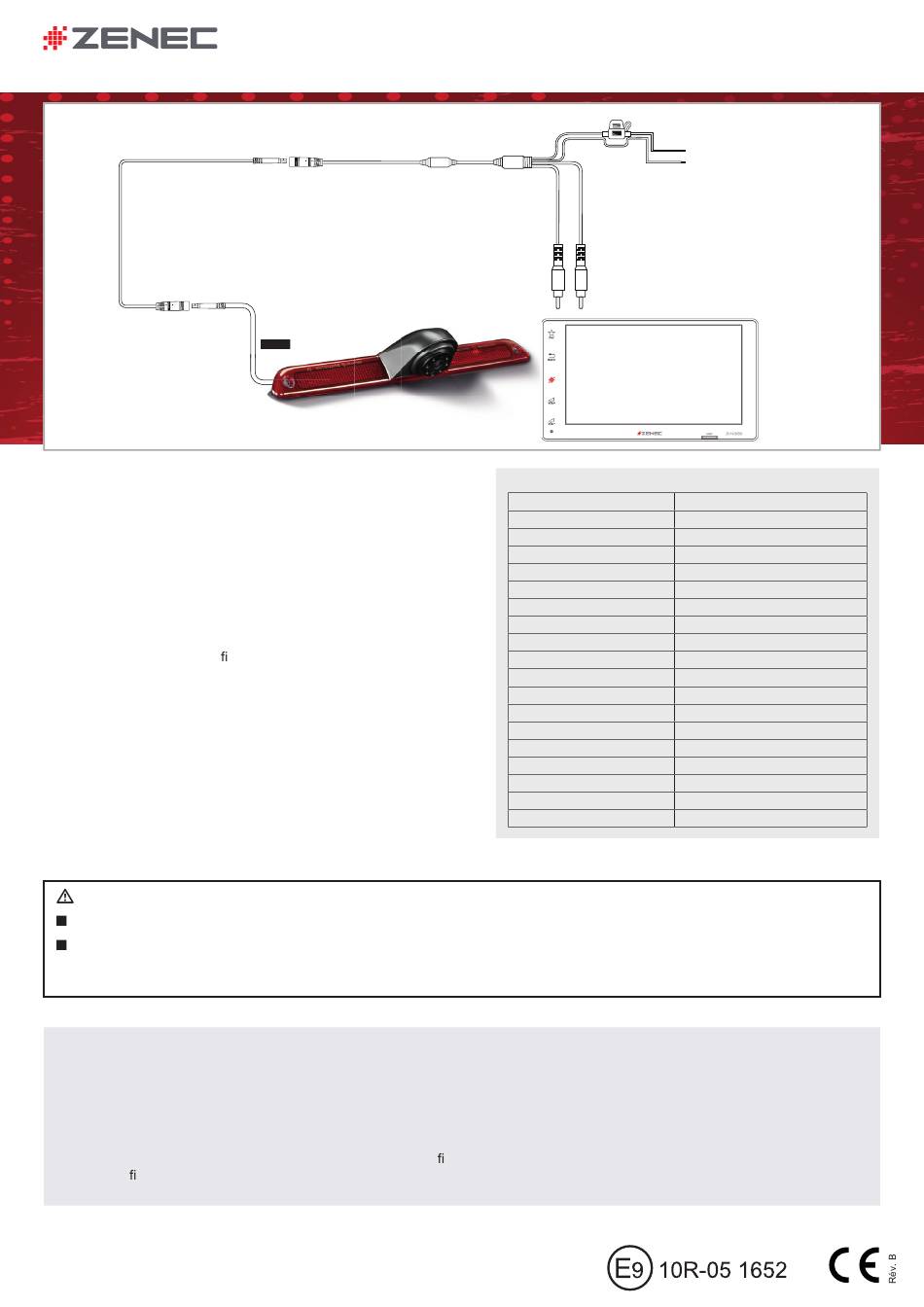

CAMÉRA DE RECUL POUR MERCEDES SPRINTER CAMÉRA DE RECUL POUR MERCEDES SPRINTER
0.7 m 0.7 m
ZE-RCE4606 ZE-RCE4606
2A Fusible
0.7 m
Video / Audio Out
(à connecter à l'écran/station)
Spécifications techniques
Dispositif d'image :
Distance focale de l'objectif :
Système de télévision :
Angle de vue :
Résolution native du capteur :
Résolution de sortie vidéo :
Fréquence d'images :
Rapport signal sur bruit :
Sensibilité à la lumière :
Sortie vidéo :
Balance des blancs :
Compensation de contre-jour :
Correction gamma :
Contrôle de gain :
Système de synchronisation :
Alimentation :
Consommation de courant :
Indice de protection IP :
Température de fonctionnement : -20°C~+70°C
Connectez le module ZE-RCE4606 à la prise (alimentation)
que vous avez précédemment débranchée. Insérez le module
et vissez-le avec les vis d'origine.
Acheminez le câble de raccordement à travers le véhicule vers
l'avant, connectez-le à votre appareil et effectuez un test de
fonctionnement.
Rouge: CAMÉRA PWR (+12V)
Noire: GND
capteur Sony CCD ¹/ ³ " / 8,5 mm
f2.6
NTSC / 60 Hz
130°(D) x 102°(H) x 77°(V)
752 (H) x 494 (V) pixels
> 600 lignes TV
60 champs/sec.
> 48 dB
0.1 Lux, 0 Lux si IR activé
1.0 Vp-p, 75 ohms CVBS
Automatique
Automatique
0.45
Automatique
Automatique
DC 12V
150mA (DC12V) / ≤ 1800mW
IP68
