MONTAGEANLEITUNG
15.0 m
HAUPTMERKMALE
• Kompakte, hochau ösende Kamera für MERCEDES Sprinter und
VW Crafter Fahrzeuge
• Einfache „Plug & Play" Installation
• Integriertes Mikrofon
• LDR gesteuerter Tag / Nacht Modus mit 6 Nachtsicht IR-LED's
• Vertikaler Bildausschnitt ist am Kameragehäuse manuell in 3
Stufen einstellbar
• 3-teiliges auftrennbares Systemkabel mit 0.7m + 15m + 0.7m
Längen
BESCHREIBUNG
ZENECs Fahrzeugspezifi sche Rückfahrkamera ZE-RCE4606 ersetzt
die originale dritte Bremsleuchte Ihres MERCEDES Sprinter oder
VW Crafter.
Auf die dritte Bremsleuchte müssen Sie natürlich nicht verzichten.
Das ZENEC Kameramodul übernimmt das originale Bremslicht,
welche ganz einfach per „Plug & Play" mit dem fahrzeugseitigen
Kabel verbunden wird.
Unterstützt wird die ZE-RCE4606 sowohl durch das integrierte
Mikrofon als auch durch das IR-LED Nachtbeleuchtungs-System.
Dieses Produkt ist kompatibel mit einer großen Auswahl an 2-DIN
A/V Gerätemodellen des Nachrüstmarkts und der ZENEC E>GO
Produktlinie mitsamt den ZENEC 2-DIN Infotainern und Navicei-
vern.
BITTE BEACHTEN:
Verwenden Sie ausschließlich das mitgelieferte Anschlusskabel. Bei Nichtbeachtung erlischt Ihr Garantieanspruch.
Die Kamera ist nach der DIN EN Schutzklasse IP68 vor dem Eindringen von Schmutz- und Salzwasser geschützt.
Sollte die Kamera jedoch Hochdruckwasser-Reinigungsgeräten (Dampfstrahl) ausgesetzt werden, können selbst IP68 spezi-
fizierte Modelle durch eindringendes Wasser beschädigt werden. Es ist daher ein Abstand von mind. 100 cm von der Strahl-
düse zur Kamera einzuhalten.
INSTALLATION:
Nutzen Sie einen Phillips Schraubendreher um die beiden
Schrauben links und rechts in der dritten Bremsleuchte zu
entfernen. Ziehen Sie die Bremsleuchte vorsichtig heraus und
lösen Sie den Stecker auf der Rückseite. Nun müssen Sie das
originale Leuchtmittel aus der dritten Bremsleuchte lösen und
in das ZENEC Modul einsetzen. Das beiliegende Dichtband
muss ebenfalls auf das ZENEC Modul geklebt werden, damit
es später zwischen Fahrzeug und Bremsleuchte abdichtet.
Reinigen Sie gegebenenfalls den Bereich um die Bremsleuch-
ZENEC by ACR AG Bohrturmweg 1 CH-5330 Bad Zurzach Schweiz
Gesetzlicher Vertreter EU: ACR S & V GmbH Industriestr. 35 D-79787 Lauchringen Deutschland
www.zenec.com

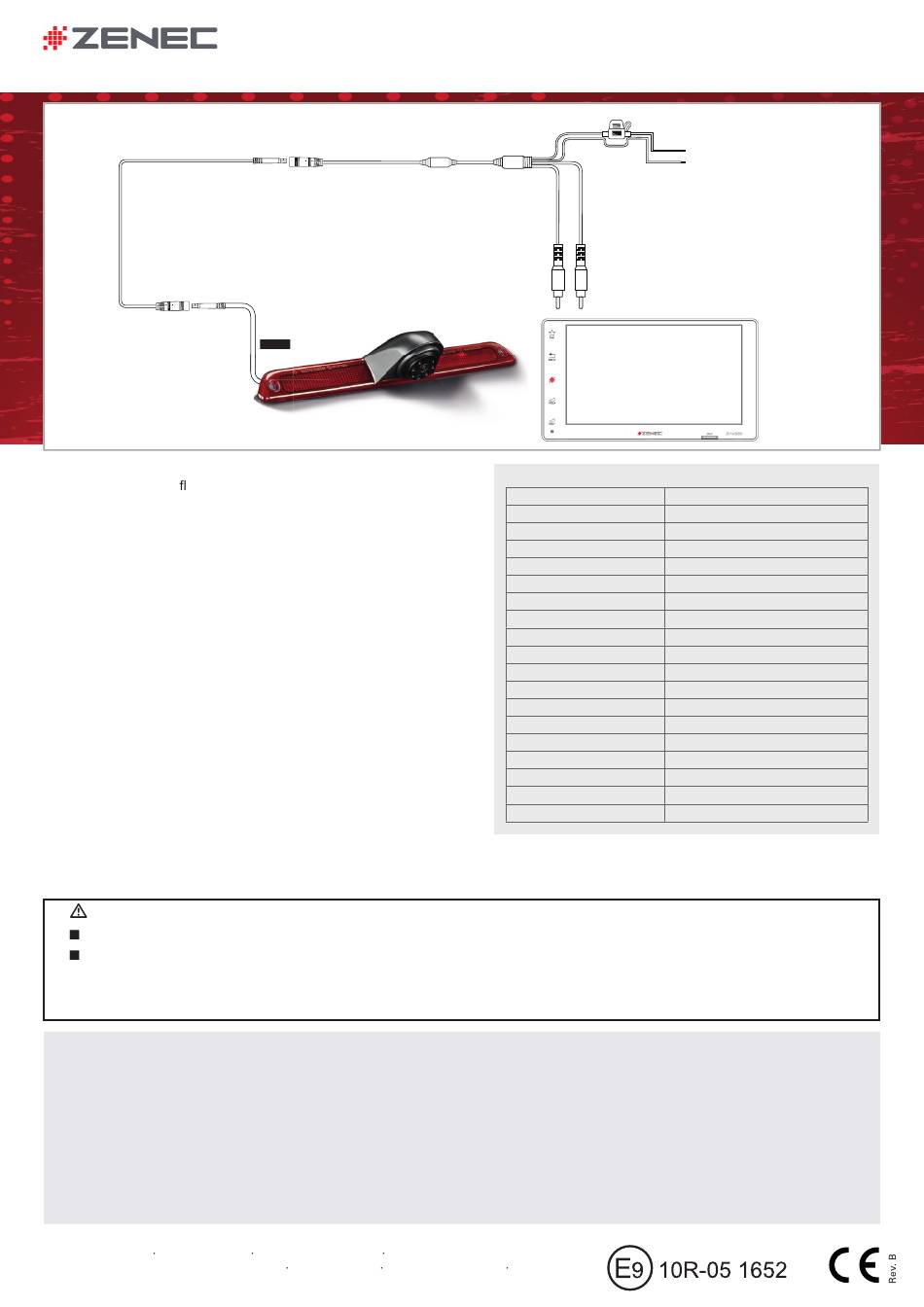

REAR VIEW CAMERA FOR MERCEDES SPRINTER
REAR VIEW CAMERA FOR MERCEDES SPRINTER
0.7 m
0.7 m
ZE-RCE4606
ZE-RCE4606
2A Sicherung
0.7 m
Video / Audio Out
(mit Moni-/Naviceiver verbinden)
Technische Spezifikationen
Kamerasystem:
Brennweite Linse:
TV System:
Betrachtungswinkel:
Native Sensor Aufl ösung:
Aufl ösung Ausgangssignal:
Bildwiederholrate:
Signal/Rauschabstand:
Lichtempfi ndlichkeit:
Video Ausgang:
Weißabgleich:
Belichtungskompensation:
Gamma Korrektur:
Helligkeitsabgleich:
Synchronisation:
Spannungsversorgung:
Stromverbrauch:
Schutzklasse:
Betriebstemperatur:
tenaussparung. Verbinden Sie das ZE-RCE4606 Modul mit
dem Stecker (Stromversorgung), welchen Sie zuvor ausge-
steckt hatten. Setzten Sie das Modul ein und verschrauben
Sie es mit den originalen Schrauben.
Verlegen Sie das Anschlusskabel durch das Fahrzeug nach
vorn, verbinden Sie es mit Ihrem Wiedergabegerät und führen
Sie eine Funktionsprüfung durch.
Rot: KAMERA PWR (+12V)
Schwarz: GND
¹/ ³ " / 8.5mm Sony CCD Sensor
f2.6
NTSC / 60 Hz
130°(D) x 102°(H) x 77°(V)
752 (H) x 494 (V) Pixel
> 600 TV Linien
60 Felder/Sek.
> 48 dB
0.1 Lux, 0 Lux wenn IR an
1,0 Vp-p, 75 Ohm CVBS
Automatisch
Automatisch
0.45
Automatisch
Automatisch
DC 12V
150mA (DC12V) / ≤ 1800mW
IP68
-20°C~+70°C
