Manuel d'utilisation du système de diagnostic à ultrasons U50
(44).
(45). F1-F4
Commandes menu :
Les 6 commandes de menu du panneau de commande correspondent aux éléments du champ des
commandes de menu. Les éléments actuellement disponibles sont mis en surbrillance, alors que
les éléments non disponibles sont grisés ; ils correspondent également aux éléments du menu
Système dans différents modes ou états, tels que les menus Image, Préréglage, Fichier, Aiguille
Guide, Revue Ciné, Mesure, etc. Vous pouvez appuyer sur la commande de menu ou la faire
pivoter. Vous pouvez également utiliser la boule de commande et l'option Définir dans le champ
de menus pour activer ou désactiver/régler les paramètres, ou activer une fonction.
Opérations des commandes de menu :
Pour changer d'option/régler les paramètres :
Si un élément du menu comporte un sous-menu ou plusieurs valeurs de paramètre,
appuyez sur la commande de menu ou faites-la pivoter pour basculer entre les options ou
régler les valeurs (vous pouvez ajuster les valeurs de manière circulaire en appuyant sur
les commandes de menu plutôt qu'en les faisant pivoter).
Par exemple, dans le menu Fichier, appuyez sur la commande de menu Type fich. ou
faites-la pivoter pour changer le format d'image avant de l'enregistrer ; en mode B,
appuyez sur la commande de menu Plag Dyn ou faites-la pivoter pour augmenter ou
réduire la valeur de la plage dynamique.
Pour activer une fonction :
(1) Si un élément du menu comporte un sous-menu ou plusieurs options, faites pivoter
la commande de menu pour sélectionner les éléments ou options du sous-menu, puis
appuyez dessus pour activer la fonction.
Par exemple, dans le menu Mesure générale-B, faites pivoter la commande de menu
Volume pour sélectionner 2-axes/3-axes/3-axes (LLH), puis appuyez dessus pour
activer l'option.
(2) Si un élément du menu ne comporte pas de sous-menus ou d'options, appuyez sur la
commande de menu pour activer directement la fonction.
Par exemple, dans le menu Fichier, appuyez sur la commande de menu Fichier pour
afficher directement la boîte de dialogue Gest. fichiers.
Page suivante: vous pouvez appuyer sur
pour parcourir les pages de la zone des commandes de menu. Appuyez une nouvelle fois sur

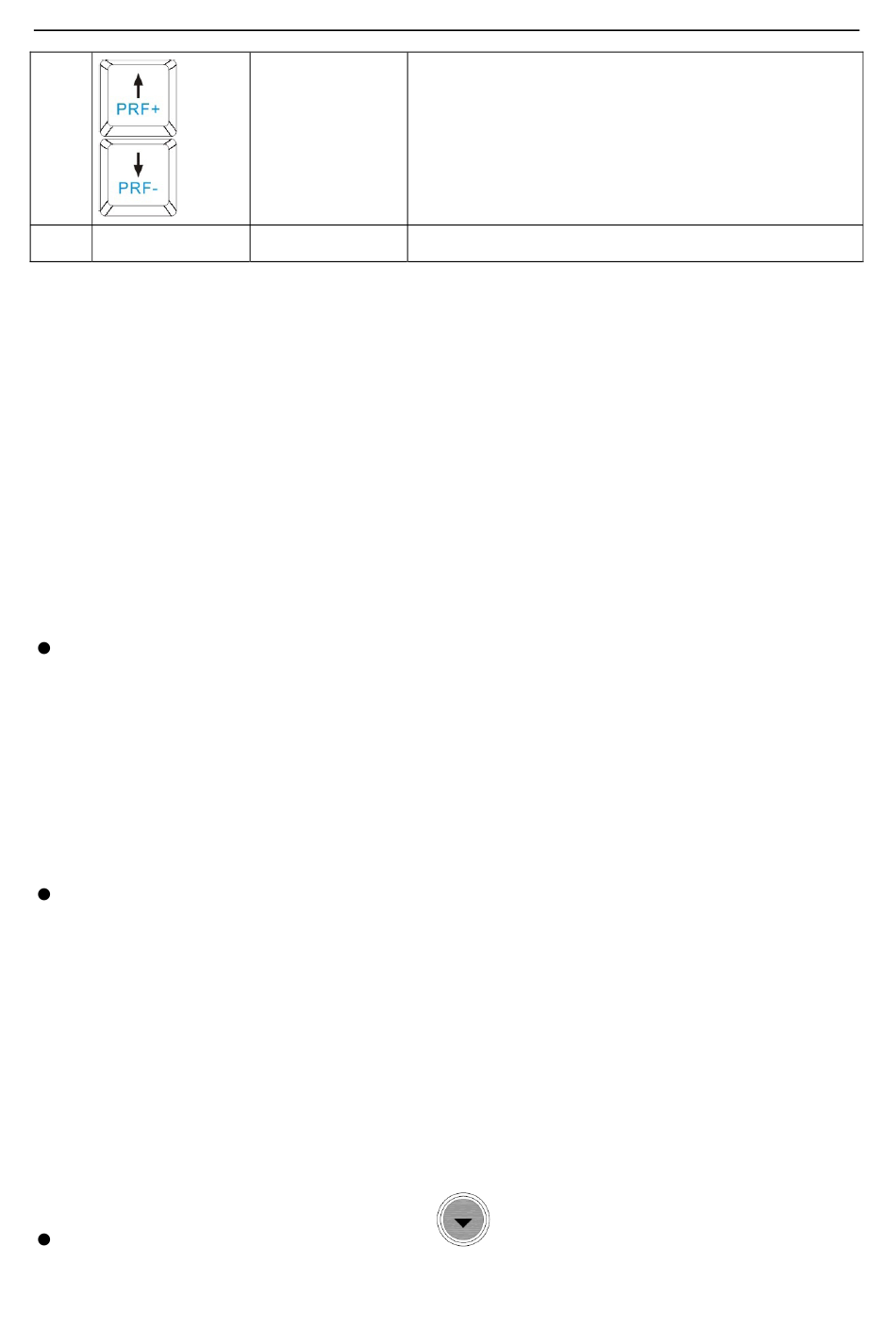

Touches de réglage de la FRI
/ Utilisez ces touches pour ajuster la FRI (fréquence de
répétition des impulsions) en mode PW.
F1-F4 Touches réservées / définies par l'utilisateur
Tableau 5-2 Fonction de Contrôle
sur le panneau des commandes de menu
